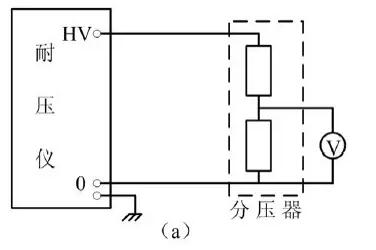

如何使用分压器校准耐压测试仪

发布时间:2017/8/2 14:33:00

  Fluke 5320A校准对象(一)

  种:耐电压测试仪

  今天,我们按步骤来演示如何使用分压器校准耐压测试仪。

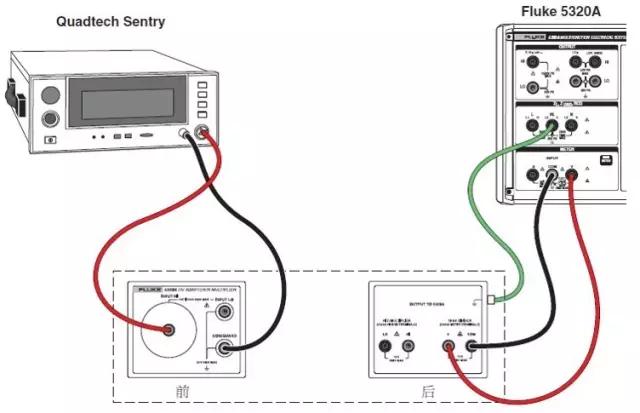

  ▲ 步骤1:连接耐压测试仪到V和COM端钮(看显示器的窗口)

  连接输入低端与5320A机壳,以消除共模干扰。



  ▲ 步骤2:连接耐压测试仪到V和COM端钮(看显示器的窗口)

  连接输入低端与5320A机壳,以消除共模干扰。

  校准耐压测试仪

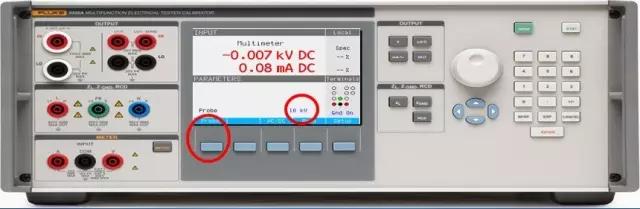

  ▲ 步骤1: 选择 METER 功能,选择 Multimeter



  ▲ 步骤2:选择AC或DC,查看输出电压



  ▲ 步骤3:选择外接适配器扩展量程(10kV/40kV可选)

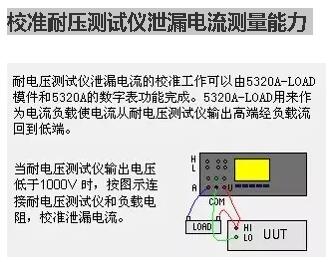

  校准耐压测试仪泄漏电流测量能力



  ■测量泄漏电流时的连接方法。

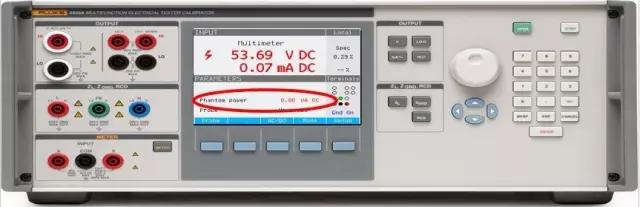

  ■可以显示测量的功率


  要校准耐压测试仪的泄漏电流测量能力,需要外接负载电阻

  - 可以提供选件--负载电阻适配器 5320-LOAD

  - 8 只大功率,高电压电阻,6 W to 300 W, 1200 V, 2000V, 5500 V

  10 kΩ, 35 kΩ, 50 kΩ, 100 kΩ, 250 kΩ, 500 kΩ, 1 MΩ, 5 MΩ


  注意

  耐压测试仪的泄漏电流测量 100 mA;

  每个电阻连接不要超过三分钟。

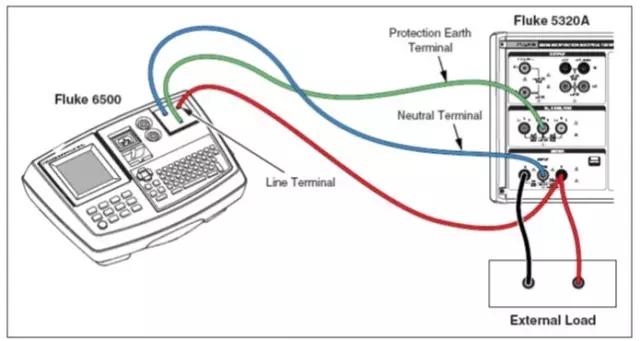

  ▲ 校准耐压测试仪泄漏电流测量能力的连接


  校准耐压测试仪时间功能

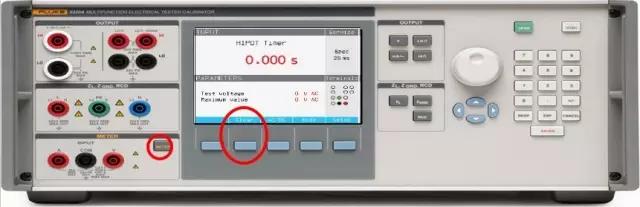

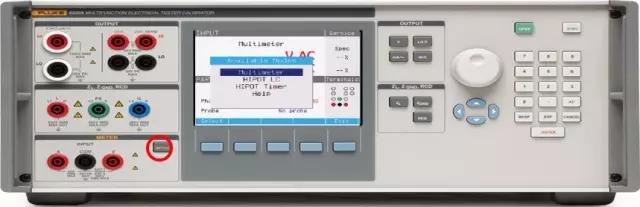

  ▲ 步骤1: 选择 METER 功能, 按Mode軟键,选择 HIPOT Timer



  ▲ 步骤2: 如同测试电压时的连接和测试

  ▲ 步骤3: 测试时自动测量时间,按 Clear 后可重新测试


  校准耐压测试仪泄漏电流功能

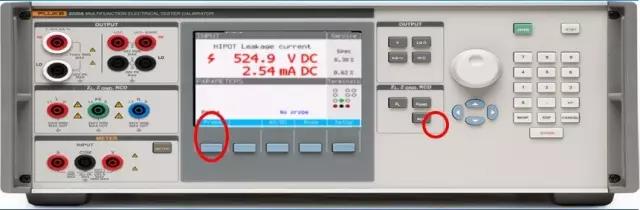

  ▲ 步骤: 选择 METER 功能, 按Mode軟键,选择 HIPOT LC


  校准耐压测试仪泄漏电流测量能力

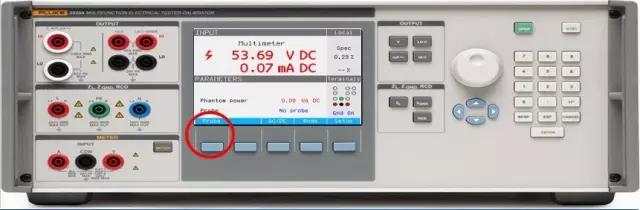

  ▲ 步骤:按 Probe軟键,选择电压范围


  校准耐压测试仪实际容量

  ▲ 步骤1: 选择 METER 功能,选择 Multimeter



  ▲ 步骤2:按测试泄漏电流模式连接耐压测试仪、负载电阻和5320A的电流表和电压表,必要时选择Probe,用分压器扩大电压测量范围



  ▲ 步骤3:查看输出电压和电流及输出功率,计算实际容量
