数字示波器提升波形捕获率的方法

发布时间:2017/8/21 18:02:00

      GW Instek新推出的数字存储示波器,采用自行研发的波形图像处理技术,大幅度提升了波形捕获率和波形显示能力,称之为VPO(Visual Persistence Oscilloscope)技术。代的模式示波器(CRT 显示,如图1a)采用的是模拟电路电子枪向内表面涂荧光物质的屏幕发射电子束,电子束经过X 轴和Y 轴两个偏转电场后在屏幕上显示波形。由于荧光物质的不同,波形图像能够在显示器上保持一段时间,能清楚的观察信号的变化细节。

示波器

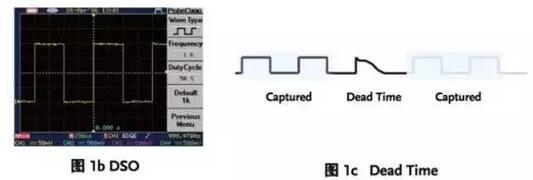

第二代数字存储示波器(DSO,Digital Storge Oscilloscope,如图1b)主要通过高速的ADC将模拟信号转换为数字信号,然后存储于内存中,再由CPU运算与绘制波形。采用这种结构所设计的数字存储示波器,其功能比模拟示波器有了很大的提升,例如波形存储、波形运算、自动测量等等。模拟示波器的优势在于他的即时、快速和丰富表现信号的能力,这也是数字示波器的缺点,原因在于CPU 的运算能力远不及信号的变化速度。在数字存储示波器中,我们称之为Dead Time(图1C),Dead Time越长,就越无法观测快速变化的信号。
数字示波器

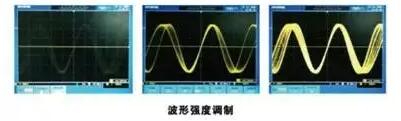

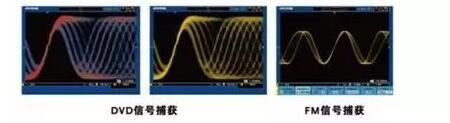

而GW Instek自行研发的波形图像处理系统,主要是用来分担CPU的信息处理量,通过缩短波形绘制时间来增加波形的捕获率。此外,为了制造出类似模拟示波器的显示效果,所有通道的波形信息均以三维(振幅、时间以及强度)显示。当信号较强时,产生的波形更亮,持续的时间更长,方便用户掌握波形的瞬间变化。
数字存储示波器
模式示波器

        GW Instek推出的GDS-3000、GDS-2000A、GDS-2000E、GDS-1000B系列数字示波器都具有VPO 技术,用户可自行选择,达到测试效果。
