耐压测试仪的选择问题

发布时间:2017/8/1 10:01:00

        随着家用电器和电子成品生产需要的日益增加,现在市面上的耐压测试仪品牌和种类也日益繁多,对于生产厂家而言,如何节省成本投入及自身需求来选购实用的耐压测试仪也变得越来越重要,下面我们就来说说如何进行耐压测试仪的选择。 一、耐压测试类型(交流或直流) 生产线进行的耐压测试,根据不同的产品,有交流耐压测试和直流耐压测试。显而易见,交流耐压测试必须考虑耐压测试的频率是否和被测物的工作频率一致;因此,可以灵活选择测试电压的类型,同时对于交流电压频率的灵活选择,是耐压测试仪的基本功能。 二、测试电压范围 一般交流耐压测试仪测试电压的输出范围有3KV、5KV、10KV、20KV,甚至更高,而直流耐压测试仪输出电压有5KV、6KV甚至高于12KV以上。使用者如何选择适合自己使用的电压范围;根据产品的类别不同,在产品的测试电压都有相对应的安规标准。如 IEC60335-1:2001(GB4706.1)中在操作温度下的耐压测试都有给耐压的测试值,在IEC60950-1:2001(GB4943)中也指出了不同类型绝缘的试验电压。 根据产品类型及所对应不同标准,试验电压也是有所不同,对于一般的生产厂家选择交流5KV和直流6KV的耐压测试仪基本上就可以满足需求,但对于某些特殊的检测机构或生产厂家的测试,为了因应不同的产品标准要求,则可能需要选择使用到10KV和20KV的交流或直流的产品。因此,可以任意调节输出电压,也是耐压测试仪的基本要求。 三、测试时间 根据产品的标准规范,一般耐压测试的时间均要求60sec,在安规检测机构和工厂实验室这是必须严格执行的,可是这样的测试时间在生产线几乎是不太可能施行,因为产线主要重视是生产速度及生产效率,所以长时间的测试无法满足实际需求。可喜的是,目前很多机构都允许采用缩短测试时间,提高测试电压的方式来实现。另外,有些新的安规标准也明确提出了测试的时间。因此,测试时间的设定,也是耐压测试仪必须具有的功能。 四、电压缓升功能 很多的安全规范中,对于测试电压的输出特性,有这样的要求:电压不能突然加到被测物上面,要有一个缓升的过程。其目的是避免突然的高电压可能引起被测物的绝缘性能受到破坏。 我们知道,耐压测试正常不应该是一种破坏性试验,而是检查产品瑕疵的一种手段。因此,耐压测试仪必须具有缓升的功能,当然,在缓升过程中,如果发现异常,仪器应该可以立即停止输出,这样测试组合使得该功能可以发挥的更加淋漓尽致。 五、测试电流的选择 从上面的几点要求可以发现,其实安规标准对于耐压测试仪的要求基本都给了比较明确的要求。但是,选择耐压测试仪的另一个考虑因素就是漏电流测量范围。在试验前,需对试验电压、试验时间和判定电流(漏电流上限值)进行设定。目前市面上的耐压测试仪,以交流电流为例,可量测漏电流大致有从3mA~100mA的多种类型,当然,漏电流可量测的范围越高,相对的价格也越高,当然,这里我们暂且将电流量测、分辨力都在同一水平位准考虑!那么,如何选择符合自己的仪器,在此,我们也从标准中来找寻一些答案。 从以下的一些标准我们可以看到,标准中对于耐压测试,是如何判定的

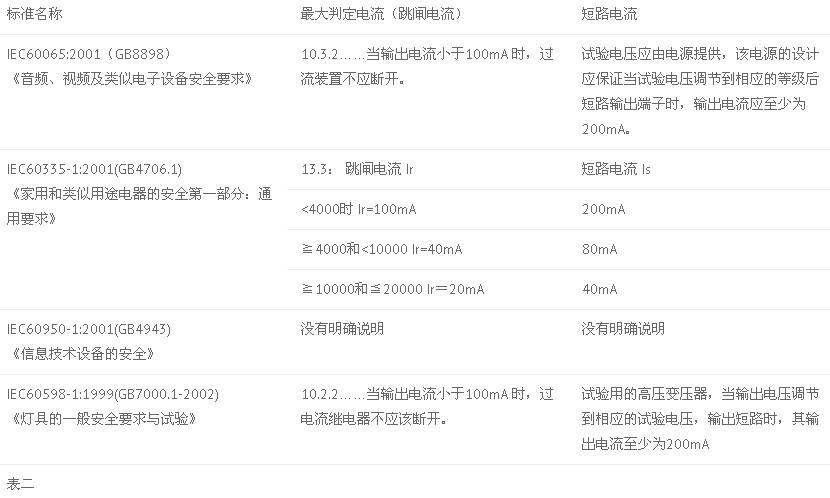

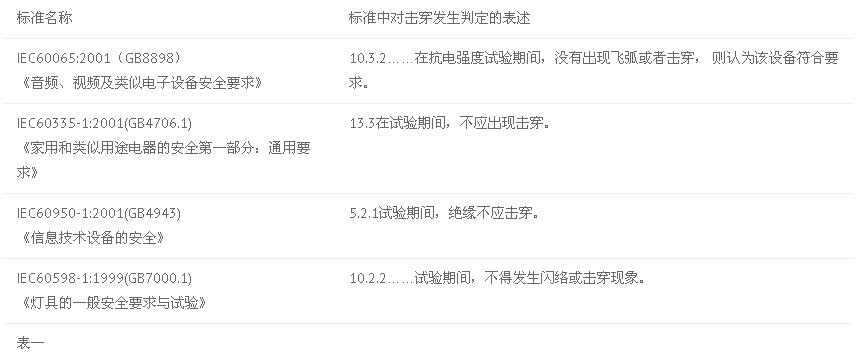

从表一可以看出,其实在这些标准中,并没有非常明确的给出一个量化的数据来判定绝缘是否失效,换句话说,就是没有告诉你,多少电流产品是合格或者不合格的。当然,标准中对于判定电流的限值以及耐压测试仪的容量要求是有相关规定;判定电流的限值就是使(耐压测试仪中的)过载保护器动作来表示击穿发生的电流,又称跳闸电流。在不同标准中对于这个限值的表述如下表二

*如何设定正确的漏电流判定值 从以上这些安规标准要求,会让很多生产厂商产生疑惑,实际设定的漏电流量应该选择多大 ?在第五期华仪电子报中明确提到耐压测试仪的容量需有500VA的要求,如果测试电压有5KV,那么漏电流必须有100mA,现在看来,甚至需要到800VA到1000VA的容量要求了。但是对于一般的使用厂家是否有这个需要呢?因为我们知道容量越大所投入的设备成本越高,同时对操作人员也有很大的危险性。仪器的选择必须充分考虑标准要求与仪表量程之间相匹配的关系。 很多的生产厂家其实在生产线测试过程中,漏电流的上限一般采用的是几种典型的判定电流值:如5mA、8mA、10mA、20mA、30mA 到100mA。而且经验告诉我们,实际的量测值和这些限值的要求其实也是 相差甚远,但是建议在选择合适的耐压测试仪,还是要以该产品的标准规范来进行验证是比较理想。 *正确选择耐压测试仪器 一般选择耐压测试仪时,可能发生对安规标准认识及理解上的错误,以一般安规标准的规范要求跳闸电流为100mA,且短路电流需达到200mA的规定,若就直接解释成须要所谓200mA的耐压测试器,那是严重的错误。我们知道,当输出耐压5KV时;若输出电流为100mA那此耐压测试仪就有500VA(5KV X 100mA)的输出容量,当电流输出为200mA那就需要增加一倍的的输出容量到1000VA,这样的错误解释,就会造成在添购设备上成本的负担,如果预算有限;原先可以购买2台的仪器,因为解释的错误变成仅能购买一台。因此,从以上的说明可以发现,其实生产厂家选择耐压测试仪,对于是否选择大容量且宽量程的仪器,完全取决于其产品的特性及标准的要求,若一昧选择宽量程的仪器设备,将是非常大的浪费,基本原则就是够用就好才是经济效益。 结论 当然,由于生产线测试情况复杂,测试的结果受到人为、环境等因素的影响很大,将直接影响测试结果,这些因素对产品的不良率有直接的影响。选择一台好的耐压测试仪,把握上述的几个重点,相信一定可以选购一台适合您公司产品的耐压测试仪。
