固纬新品上市—— GPM-8213数字功率计

发布时间:2017/10/19 10:26:00

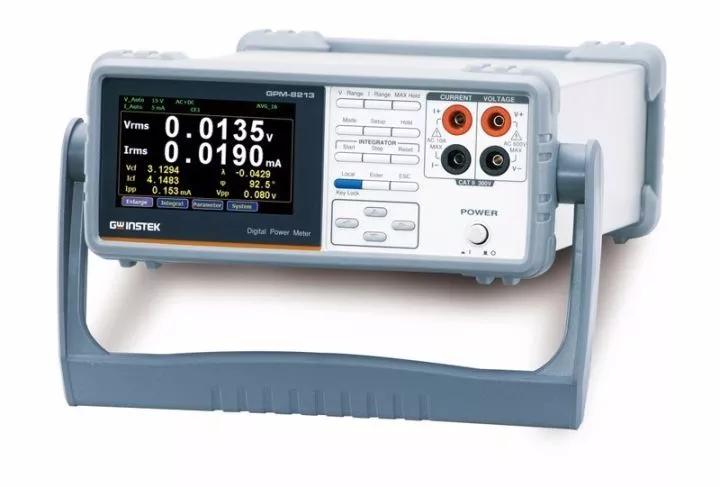

固纬电子 – GPM-8213 功率计,专为单相(1P/2W)交流电源功率测量设计的数字功率计。该产品采用4” TFT LCD显示屏、5位数测量显示、提供19种功率测量上相关参数、积分测量功能,并具有高精准的电压/电流/功率测量能力、前/后面板输入端子、丰富的通讯接口…等,来协助用户达成清晰、便捷、准确的功率测量。



GPM-8213提供多达19种功率测量上的相关参数,包括电压(Vrms/ V+pk / V-pk)、电流(Irms/ I+pk / I-pk)、频率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、视在功率(VA)、无效功率(VAR)、功率因子(PF)、相位角(DEG)外,还可以量测总谐波失真率(THDV/ THDI),以及高精准的电压/电流/功率测量能力(±0.1%读值±0.1%檔位);并且妥善的利用了TFT LCD显示屏的优势,除可使用简单模式呈现与传统功率计相同的四个测量参数外,甚至还具有最多可显示8种测量参数(2个主要测量+6个监控测量)的模式,不只满足了制程测试上精准度及清晰易读的需要、同时也能符合研发设计和质量验证上多样性的测量应用需求。

针于待测产品需符合IEC 62301/EN 50564待机功率消耗测量时的设备需求,GPM-8213也提供的测量支持,包括测试带宽可达DC~6kHz、可支持电流档位至5mA(分辨率可达0.1uA)、可满足1uW的功率测量分辨率、波峰因素可达3 (半量程可达6),同时可测量总谐波失真率(至少13阶的电源谐波)。对于一般功率测量时的大电压/大电流测量应用,也提供PT / CT rate功能可搭配外部比压器(Potential Transformer)或比流器(Current Transformer)以符合测量需求。


另外,在资料撷取和储存方面,除了可以透过标准配备的RS-232C/ USB接口(虚拟COM)/ LAN来编写程序读取外,同时还提供可选购的GPIB接口(需于出厂前加装),以符合多数使用自动测量系统者的习惯。



主要特点:

  • ● 4” TFT LCD显示屏

  • ● 两种数值显示模式

    ● 标准画面 : 显示2个主测项+6个小测项

    ● 简易画面 : 显示4个主测项的测试值

  • ● 符合IEC 62301功率测量时之需求

    ● 电压/电流测试带宽可达DC~6kHz

    ● 瓦特分辨率可达1uW

    ● 电流文件位5mA, 分辨率可达0.1uA

    ● 电流/电压可测至CF为3的畸形波, 半量程CF可达6

    ● W-h功率时间/A-h电流时间 积分功能

    ● 具总谐波失真测量
    ● 具前面板测试端子

  • ● 标准接口: RS-232C, USB device, LAN

  • ● 选购界面: GPIB (须于出厂前安装)

  • ● 选购配件: GPM-001



目标客户群和产品提供之利益

 生产制程Manufacturing Engineering

-    简易显示模式(4个主要测项)和0.1%基本准确度(电压/电流/功率),提供制程检验对量测观测和准确度的需要。

-    前板端子及测试治具盒(选配),有效协助制程提升检测效率。

-    RS-232C/ USB device / LAN / GPIB (选配),提供制程自动化控制的需要,收集并管理检测结果,便于产品分析与改善。



质量验证Quality Assurance Verification

-    0.1%基本准确度(电压/电流/功率)和高分辨率(0.1uA/ 1uW),提供质量验证时对和准确度的需要。

-    多样的量测项目和积分功能,满足质量验证上对量测的需要。

-    RS-232C/ USB device / LAN / GPIB (选配),提供制程自动化控制的需要,收集并管理检测结果,便于产品分析与改善。



研发设计Research and Development

-    50000位数分辨率和0.02%直流基本准确度,提供教学实验对度和准确度的需要。

-    多样的量测项目和辅助功能,满足各种教学实验上对量测的需要。

-    USB device /选购配备GPIB (仅GDM-8342),提供长时间实验数值监控的需要,透过PC收集并管理检测结果,便于实验分析。
