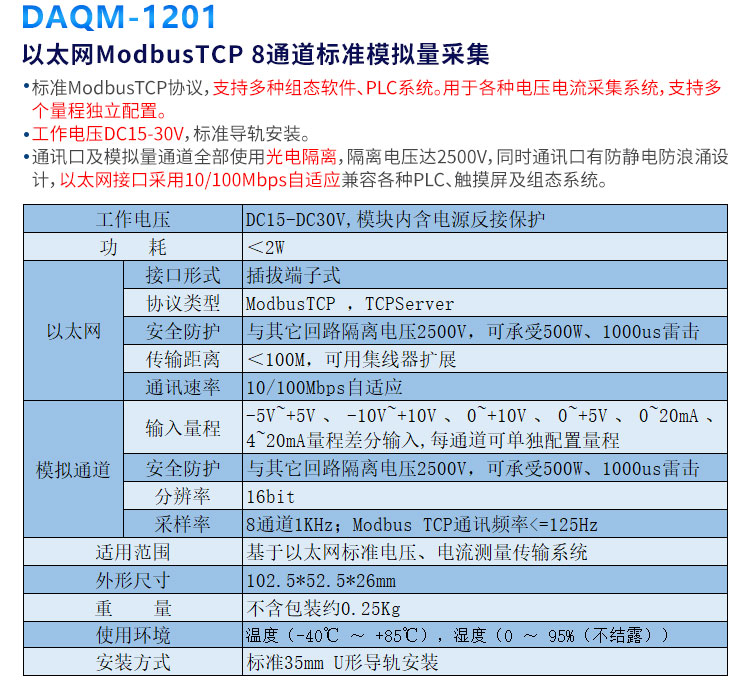

DAQM-1201 采用标准 ModbusTCP 协议，支持多种组态软件、PLC 系统。用于各种电压电流采集 系统，支持多个量程独立配置。产品工作电压 DC9-30V，标准导轨安装，通讯口及模拟量通道全 部使用光电隔离，隔离电压达 2500V，同时通讯口有防静电防浪涌设计，以太网接口采用 10/100Mbps 自适应兼容各种 PLC、触摸屏及组态系统。

工作电压 DC9-DC30V,模块内含电源反接保护

功 耗 ＜2W

以太网

接口形式 插拔端子式

协议类型 ModbusTCP ，TCPServer，可同时支持 4 个客户端连接

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

传输距离 ＜100M，可用集线器扩展

通讯速率 10/100Mbps 自适应

RS485 (选配)

协 议 ModbusRTU

数据格式 支持 8 位数据、1 位停止位、无/奇/偶校验三种数据格式

波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps， 57600bps，115200bps

保护等级 ESD 2kV

模拟通道

输入量程 -5V~+5V、-10V~+10V、0~+10V、0~+5V、0~20mA、4~20mA

输入方式 支持二、三、四线变送器，传感器

通道数量 8 通道

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

分 辨 率 16bit

采 样 率 1KHz

适用范围 基于以太网标准电压、电流测量传输系统
