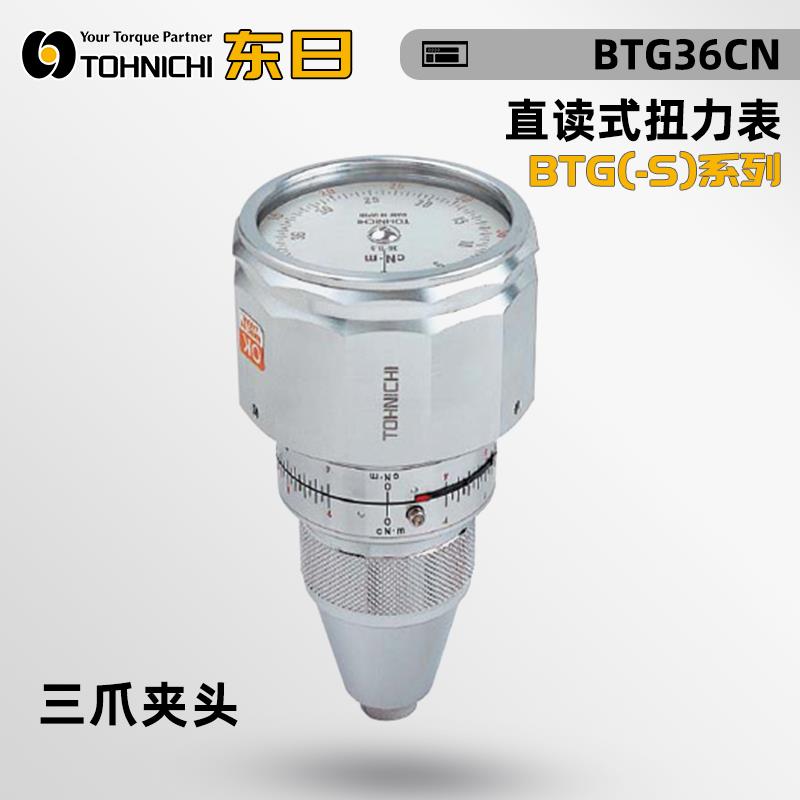

直读式扭力表是一种用于直接测量和显示扭力（扭矩）数值的仪器，它在机械制造、汽车工业、航空航天等诸多领域有着广泛的应用。以下是关于直读式扭力表的详细介绍：

工作原理

直读式扭力表主要基于传感器技术和信号处理原理来工作。通常，它采用应变片式、压电式或磁电式等扭矩传感器来感知扭力的大小。以应变片式为例，当扭力作用在扭力表的测量轴或测量部件上时，会引起测量轴的变形，粘贴在轴表面的应变片随之发生形变，导致其电阻值发生变化。通过惠斯通电桥等电路将电阻变化转换为电压信号，该电压信号与扭力成正比。然后，经过信号放大、滤波等处理后，输送到显示模块，直接以数字或指针的形式显示出扭力的数值。

结构组成

• 传感器部分：是直读式扭力表的核心部件，负责将扭力转换为电信号。不同类型的传感器具有不同的特点和适用范围。例如，应变片式传感器精度较高、线性度好，适用于各种扭力测量场合；压电式传感器响应速度快，适用于动态扭力测量；磁电式传感器抗干扰能力强，常用于恶劣环境下的扭力测量。

• 信号处理电路：用于对传感器输出的微弱电信号进行放大、滤波、线性化等处理，提高信号的质量和稳定性，以便准确地进行测量和显示。信号处理电路还可能包括模数转换电路，将模拟信号转换为数字信号，便于数字显示和后续的数据处理。

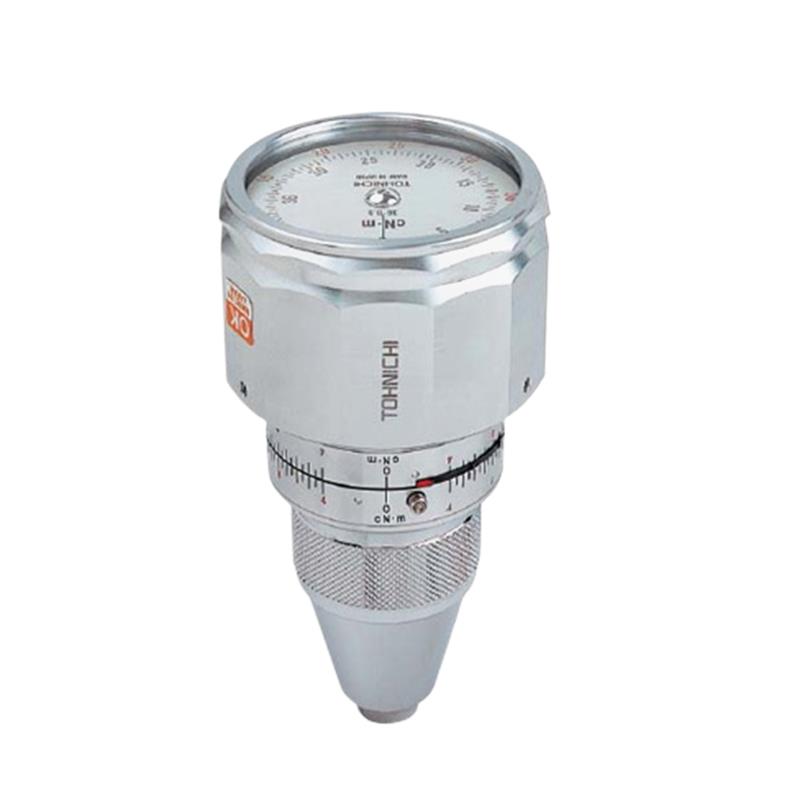

• 显示模块：通常采用液晶显示屏（LCD）或数码管等方式，以直观的数字形式显示扭力的大小。一些高端的直读式扭力表还可能配备图形化显示屏，能够显示更多的信息，如扭力曲线、测量单位切换、菜单设置等。部分扭力表也会采用指针式显示，通过指针在刻度盘上的指示来显示扭力值，其优点是读数直观，适用于快速读取大致数值的场合。

• 外壳及机械连接部件：外壳用于保护内部的电子元件和电路，同时提供良好的握持和操作手感。机械连接部件则用于将扭力表与被测物体进行连接，确保扭力能够准确地传递到传感器上进行测量。常见的连接方式有螺纹连接、卡口连接、联轴器连接等，根据不同的应用场景和被测物体的特点选择合适的连接方式。

特点

• 直观读数：能够直接在显示屏上读取扭力数值，无需进行复杂的计算或换算，大大提高了测量的效率和准确性。无论是数字显示还是指针显示，都能让操作人员快速、准确地获取扭力信息。

• 高精度测量：采用先进的传感器技术和精密的信号处理电路，能够实现较高的测量精度，一般可以达到满量程的 ±0.1% 至 ±1% 左右，满足大多数工业场合对扭力测量的高精度要求。

• 多种测量功能：除了基本的扭力测量功能外，许多直读式扭力表还具备其他实用功能，如峰值保持功能，可记录测量过程中的最、大扭力值；数据存储功能，能够存储多组测量数据，方便后续查询和分析；自动归零功能，在每次测量前自动将显示值调整为零，消除零点误差。

• 便携性好：体积较小、重量较轻，便于携带和操作，适用于现场测量和移动作业。操作人员可以轻松地将扭力表带到不同的工作地点进行扭力测量，提高了工作效率。
