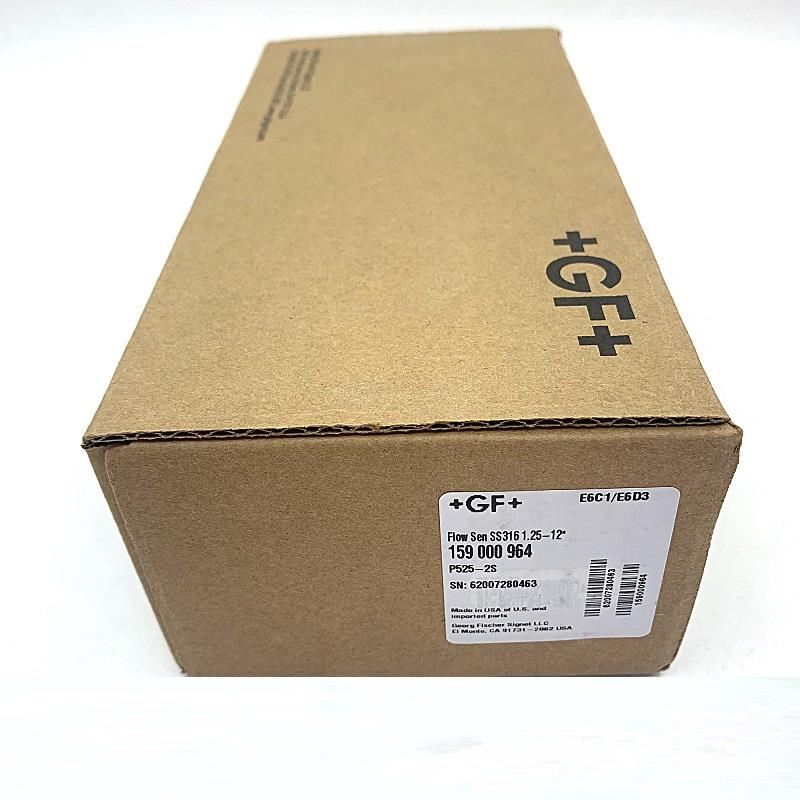

美国+GF+SIGNET金属流量传感器 型号:P525-2S 159000964 库号：D170213

简单介绍：

+GF+SIGNET金属流量传感器P525系列 525 P525-2 P525-1 P525-1S P525-2S P525-3的特点与性能: ·不需要电源 ·输出信号为正弦波频率信号 ·线性度：±1%满量程 ·测量的流速范围：0.5~6m/s ·适用的管径尺寸范围：0.5~12 in (DN15~DN300) +GF+ SIGNET 525 高温 高压流量计

详情介绍：

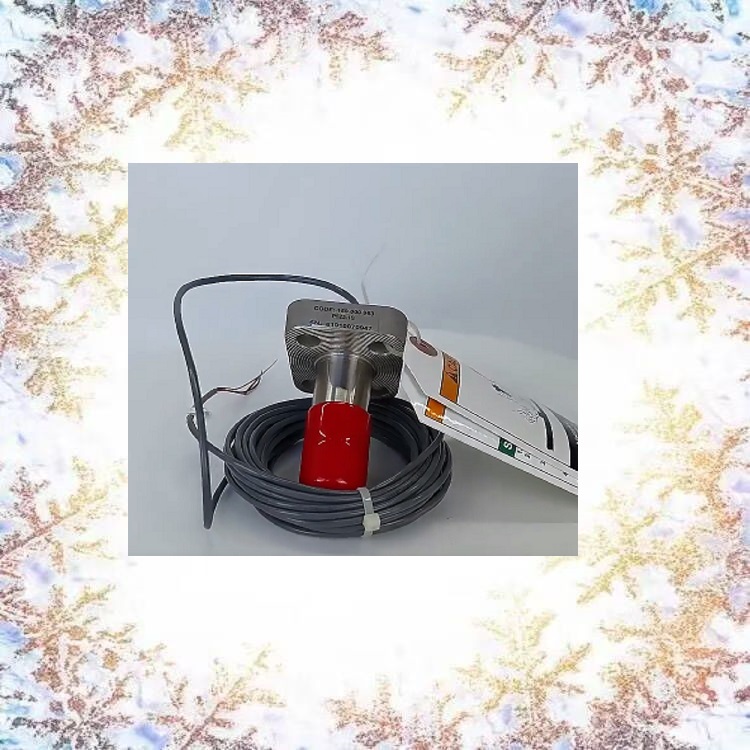

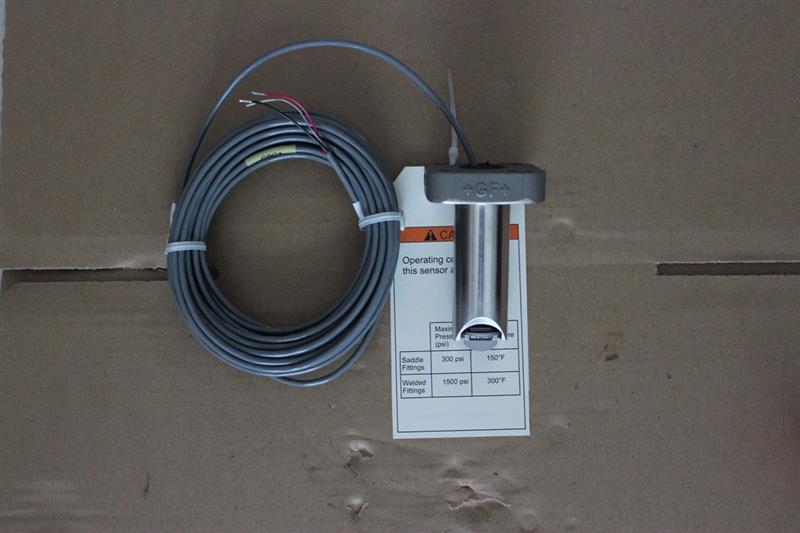

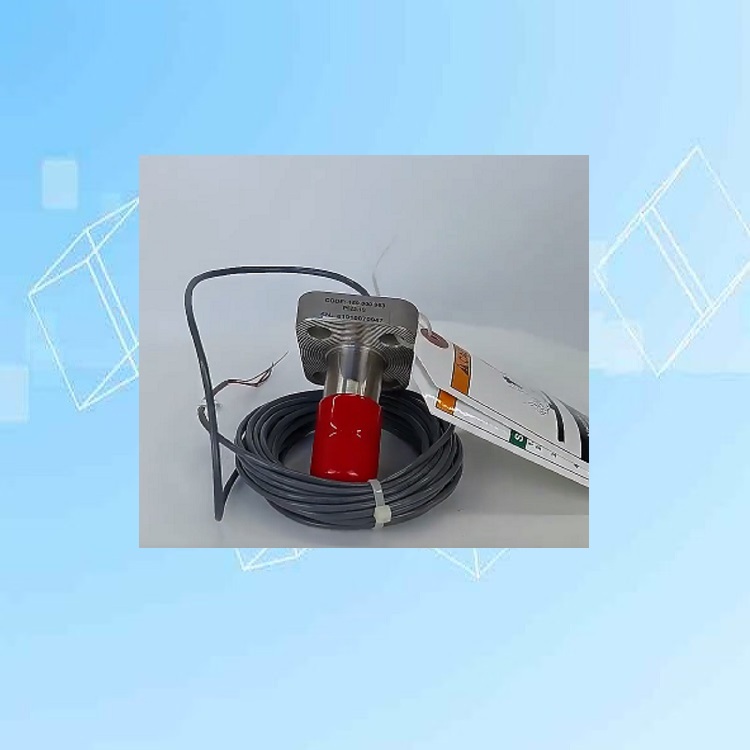

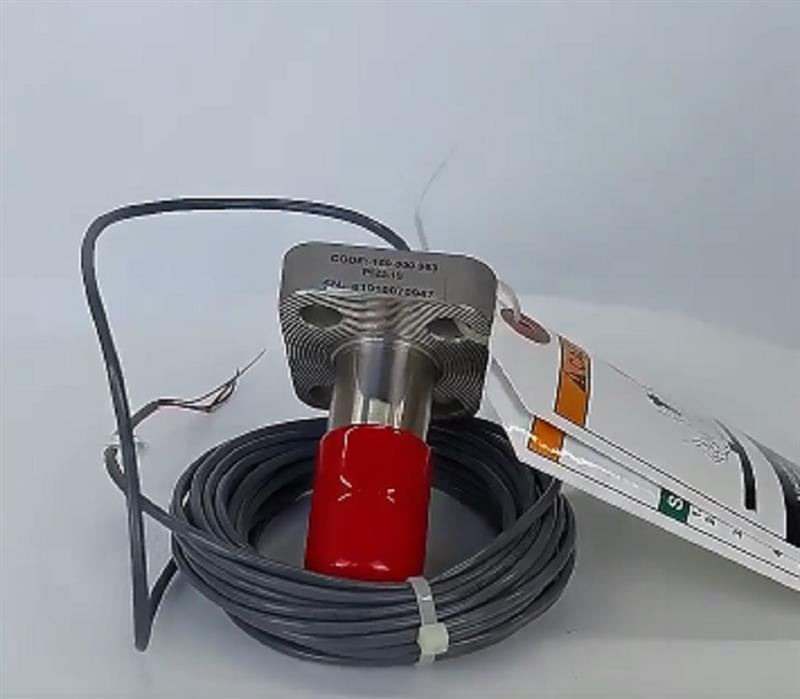

+GF+SIGNET金属流量传感器P525系列

P525 选型

+GF+SIGNET P525

品牌：SIGNET Flow流量检测系统

+GF+ SIGNET 525 金属转轮流量计 P525流量传感器 P525-2流量探头

+GF+SIGNETP525系列 525

特性

? *大耐压103bar

? *高耐温149°C

? 适用管径： DN15~300(1/2~12”)

? 安装简便

? 自供电/无需外部电源

? 316(1.4401)不锈钢壳体

? 碳化钨或不锈钢轮轴

? 标配电缆长度为7.6m

? FM

? 流速范围：0.5~6m/s

应用

? 锅炉补给水监测

? HVAC暖通空调系统

? 化学品输送

? 热交换器

? 反渗透

? 冷却系统

? 不适用于气体测量

描述

Signet 525金属转轮流量计是不锈钢结构，适合插入式安装。525具有极其的**性能，可应用于温度和压力的工作环境。碳化钨轮轴与PTFE轴承的耐磨性很好，可延长使用年限。

525流量计有多种安装件可安装在钢制管道上。小型承插焊安装件于小口径管道，直焊型与卡箍鞍型安装件适用于*大管径为DN300(12”)的管道。输出的信号无需外部供电，可与8150电池供电式累积流量指示仪配用。

+GF+SIGNETP525系列 525

参数

概述

流速范围：0 .5~6m/s

管径范围：DN15~300(1/2~12”)

线性度：满量程的±1%@25°C

重复性：满量程的±0 .5%@25°C

*小雷诺数：4500

接液材料

流量计壳体：316SS

转轮：CB7Cu-1合金

轮轴：碳化钨GRP1或316SS

轮轴固定销(2)：316SS

转轮轴承：PTFE

垫片：KLINGER? sil C-4401

电气性能

频率信号：12Hz@ft/s，额定值

波幅：5~8mV p-p@Hz

源阻抗：11 .6k?

电缆长度：自带7 .6m，*大长度60m

电缆规格：2芯带屏蔽电缆，22AWG

*大温度/压力

? 承插焊与直焊型安装件： 103bar @149°C

? 卡箍鞍型安装件：21bar@66°C

工作温度： -18~149°C

详情请参见温度/压力曲线图。

运输重量

P525-1/-1S 0 .723kg

P525-2/-2S 0 .774kg

P525-3/-3S 0 .923kg

标准和

? FM I类(A，B，C，D组)，II类(E，F，G组)，III类1级(A~G组)

? RoHS

? ISO 9001质量管理

? ISO 14001环境管理

+GF+SIGNET金属流量传感器P525系列 525

应用说明

? 在户外使用时，需要使用保护管适配接头。

? 当应用工况的压力达到103bar时，要选用小型承插焊安装件或直焊型安装件。

? 525流量计可以用在区域内，但在流量计与仪表之间需要加装**栅
