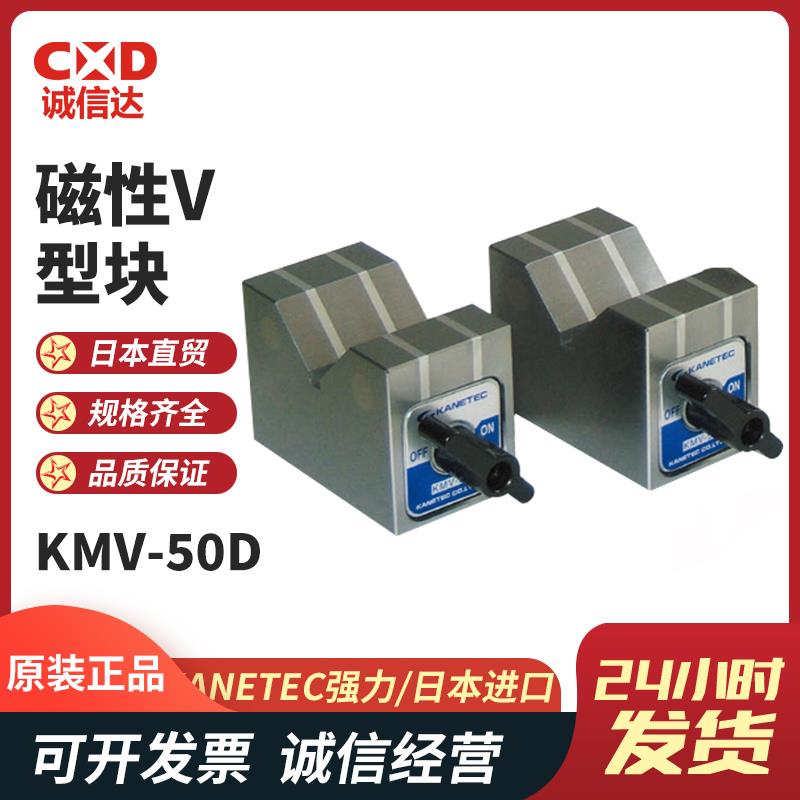

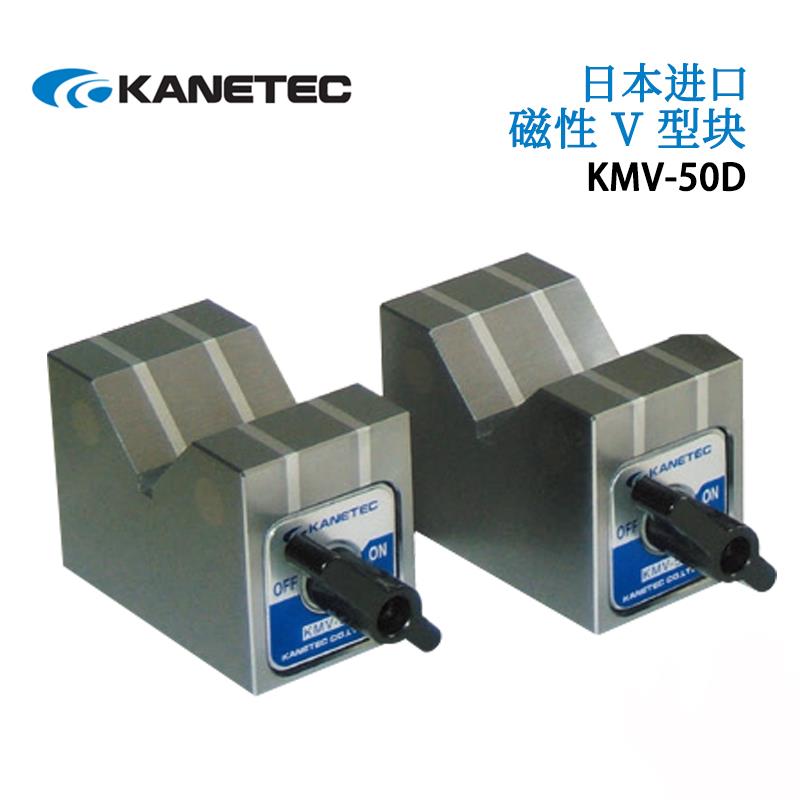

磁性v型块是一种用于定位和夹紧圆柱形工件的工具，在机械加工、检测等领域应用广泛。以下是其相关介绍：

结构与原理

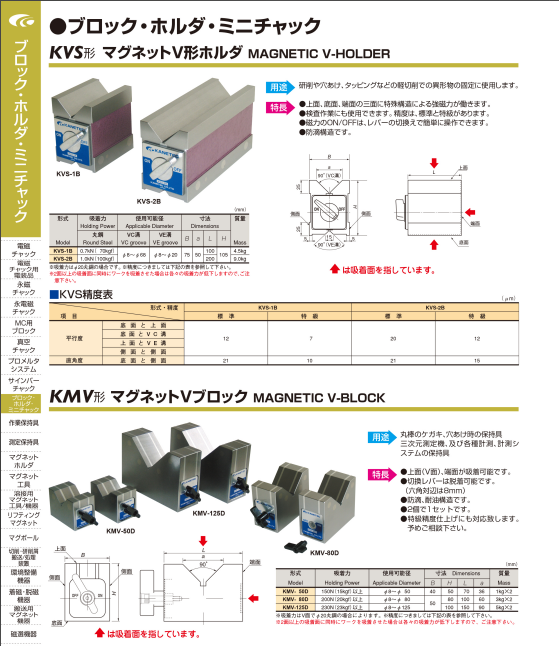

• 结构：磁性v型块主要由 V 型铁块、永磁体或电磁体以及外壳等部分组成。V 型铁块是与工件直接接触的部分，其 V 型槽的角度通常为 90° 或 120°，能与圆柱形工件表面良好贴合。永磁体或电磁体提供磁性吸力，使工件在定位和夹紧过程中保持稳定。外壳则起到保护内部磁体和支撑 V 型铁块的作用。

• 原理：利用磁性吸力将圆柱形工件吸附在 V 型槽内，实现工件的快速定位和夹紧。对于永磁体磁性 V 型块，其具有永、久磁性，无需外部电源，使用方便，但磁力大小相对固定。电磁体磁性 V 型块则通过通电产生磁场，磁力大小可通过控制电流来调节，能适应不同重量和尺寸的工件，且在断电时可快速释放工件。

•

•


特点

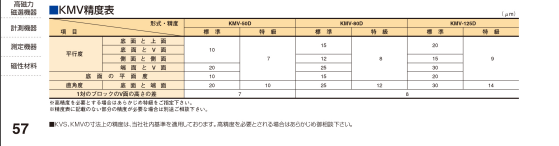

• 定位精度高：V 型槽的设计能准确地确定圆柱形工件的中心位置，定位精度可达 ±0.05mm 甚至更高，适用于对精度要求较高的加工和检测工序。

• 夹紧力强：磁性吸力能提供可靠的夹紧力，确保工件在加工过程中不会因外力而产生位移，可承受较大的切削力和冲击力。例如，对于直径为 50mm 的钢质工件，磁性v型块的夹紧力可达到 500N 以上。

• 使用方便：只需将工件放置在 V 型块的 V 型槽上，即可自动被磁性吸附定位，无需复杂的装夹装置和操作流程，能大大提高工作效率。

• 不伤工件表面：与传统的机械夹紧方式相比，磁性v型块通过磁力吸附工件，不会在工件表面留下夹痕或损伤，特别适用于对表面质量要求较高的工件。

应用场景

• 机械加工：在车削、磨削、铣削等加工过程中，用于快速定位和夹紧圆柱形工件，如轴类零件、圆柱销等，保证加工精度和表面质量。例如，在磨床上磨削轴类零件时，使用磁性 V 型块可快速准确地定位工件，提高磨削效率和精度。

• 工件检测：在对圆柱形工件进行尺寸测量、形位公差检测等过程中，作为定位基准，确保测量的准确性和可靠性。例如，在检测圆柱销的直径和圆柱度时，将圆柱销放置在磁性 V 型块上，可方便地使用量具进行测量。

• 装配作业：在装配过程中，用于定位和固定圆柱形零件，便于后续的装配操作。例如，在电机装配中，使用磁性 V 型块定位电机轴，方便将其他零部件装配到轴上。
