便携式流速流量仪（简称便携式流速仪）是为水文站、厂矿、监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

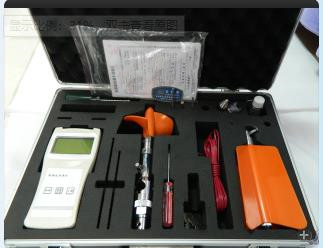

便携式流速仪主要由LJ20A型旋桨式流速传感器、LS-A型流速测算仪、测杆组成。全套仪器置于铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。 图1. 便携式流速仪安装图

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定，符合明渠流量测量标准，配置60度高温旋桨，是的便携式流速测量仪器。

一．仪器的技术要求：

KN

测速公式：V ＝ ——————— ＋ C(m/s)(自动计算)

T

仪器编号：＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

旋桨结构：螺旋曲面双叶片，左旋，PC 塑料

旋桨回转直径D : 120mm旋桨水力螺距b : 20O-250mm

仪器起转速VO : ≤0.03m/S检定曲线临界速Vk : 约0.13m/s （直线公式起点）

流速测量范围V : 0.03 ~10m/s信号部件结构：磁钢一干簧管电子开关

每一信号转数：20 转

检定曲线相对E : V ≥Vk 时，E ＜士1.5 ; V < Vk 时，E ＜士3 %

开关触点容量：电流≤50mA ，电压≤6V

干簧管工作寿命：7000 万次

仪器连续工作时间：40小时（悬移质含沙量≤50kg/m3 ，流速≤5m/s ，水深≤10m )

仪器工作水流条件水深范围：0.2 ~50m水体水温：O~40 ℃

悬移质含沙量：≤1Ookg/m盐度：≤2g/L

显示屏：4×16位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

电源：DC8.4V（充电电池）,充满后可连续工作40小时以上.

测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V·S（S为断面面积）

1.流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

KN

V＝———————— ＋ C（m/s）

T

式中：V：测流时段内平均流速（m/s）

K：桨叶水力螺距

C：流速仪常数

T：测流历时（单位为S）

N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

传感器

主要技术性能及参数

1） 旋桨回转直径： Φ125mm

2） 旋桨水力螺距b： 200-250mm（理论值）

3） 起转速度v0： 0.03m/s

4） 临界速度vk： 约0.13m/s

（以实际检定值为准。据统计分析，vk远小于上述值。）

5） 测速范围： 0.04m/s～10m/s

6） 输出信号： 磁激式开关接点通断信号

7） 信号数/转子转数： 1/20（LJ20A型）

（每20转1个信号）

1/1（LJ20C型）

（每1转1个信号）

8） 开关接点容量： DC U≤24V

I≤120mA

9） 接点工作次数： 1×107

10）全线相对均方差m： |m|≤1.5% （用于v≥vk时）

11）相对δ： |δ|≤5%（用于v＜vk时）

12）工作水体环境： 水温0℃～＋40℃

水深0.2m～50m

悬移质含沙量≤50kg/m3

13）贮存环境： 温度－25℃～＋55℃

便携式流速流量仪便携式流速流量仪便携式流速流量仪

湿度≤90%

3 结构特征与工作原理

旋桨式流速仪由旋桨、旋转支承部件、身架部件、干簧管部件、尾翼部件等组成（参见图1）。

旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。
