相位噪声分析仪在 VCO 测试中起着关键作用，以下是相关介绍：

相位噪声分析仪和 VCO 测试指标

• 中心频率：频率调节范围的中间值，取决于振荡器结构、元器件参数、工艺和温度等因素。

• 调谐范围：输出频率的变化范围，差值越大，越能满足输出频率的各种需求。

• 调谐增益：即压控振荡器的灵敏度，是单位输入电压与输出频率的变化关系，灵敏度越高，噪声响应在控制线路上越强，会降低 VCO 的噪声性能，需寻找增益和噪声性能的平衡相位噪声分析仪和 VCO 测试。

• 输出振幅：VCO 输出频谱的峰值，优化相位噪声时，需尽可能加大输出电压幅值，但这可能使压控增益降低。

• 调谐线性度：理想的压控振荡器压控增益为常数，但实际工作中是非线性的，应使其在调谐范围内变化最小。

• 相位噪声：振荡器进入稳定状态时，电路中的噪声对电路工作的干扰，单位是 dBc/Hz。

相位噪声分析仪和 VCO 测试作用及原理

• 作用：相位噪声分析仪是评估振荡器性能的重要工具，主要用于测量输入信号的相位噪声与频率稳定性，在 VCO 测试中，可测量 VCO 的相位噪声水平以及相位噪声对控制电压的依赖性等。

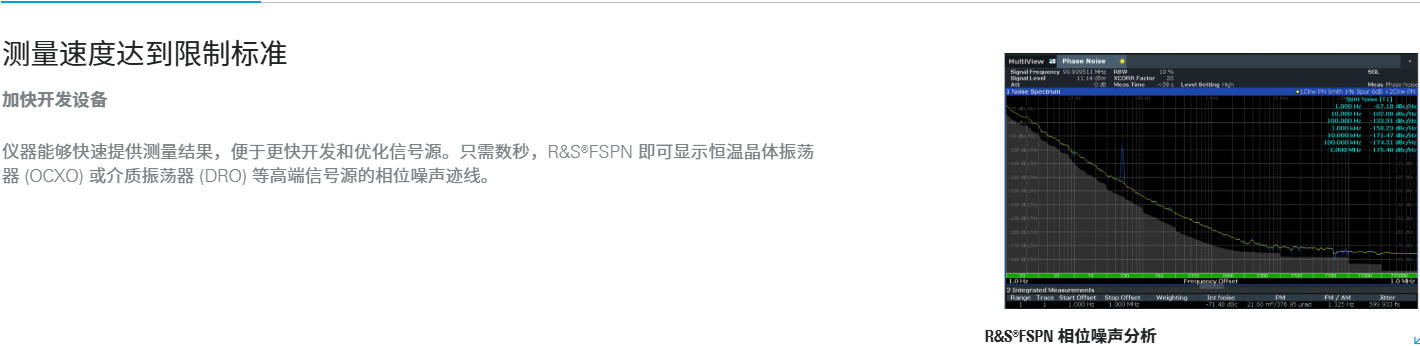

• 原理：首先通过锁相环或倍频器等电路从输入信号中提取时钟信号，然后对提取到的时钟信号进行滤波、放大等预处理，接着通过比较法、计数法和谐波法等进行频率测量以确定信号的频率稳定性，再使用谱分析法将信号通过频率变换转换为频谱图来测量信号的相位噪声，最后将测得的结果以图形或数值的形式呈现出来。

相位噪声分析仪和 VCO 测试方法

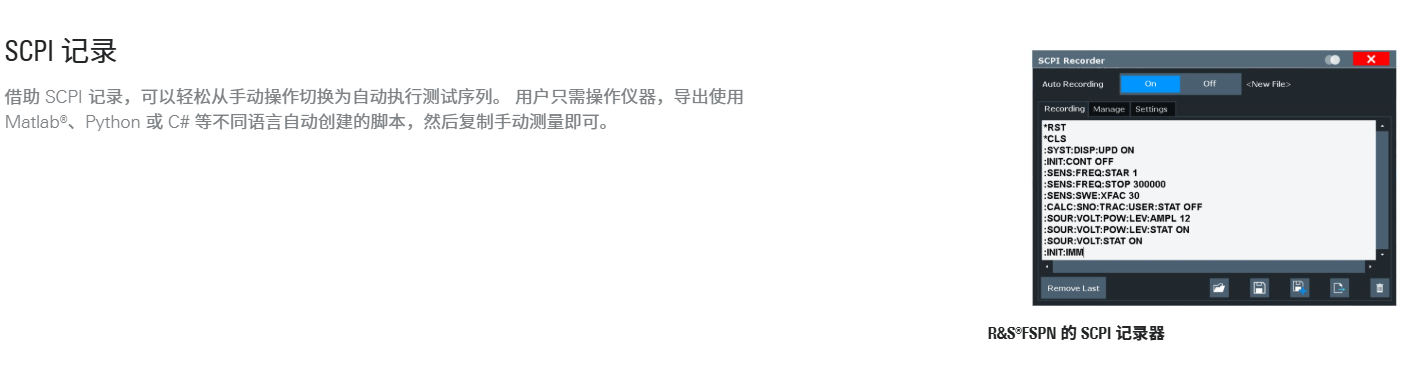

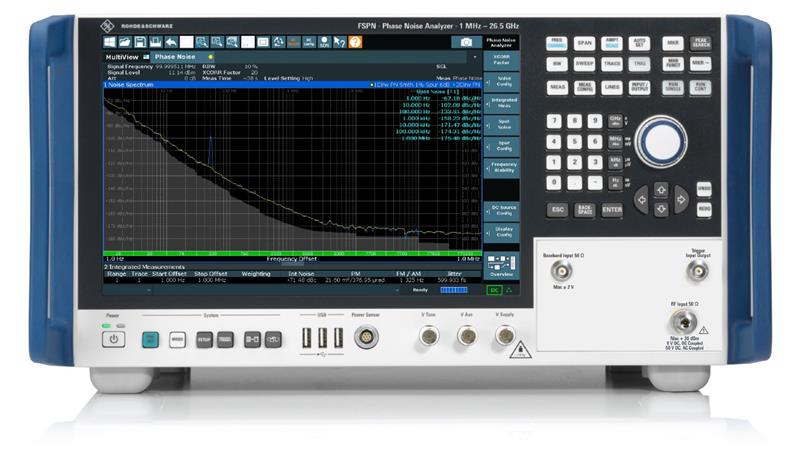

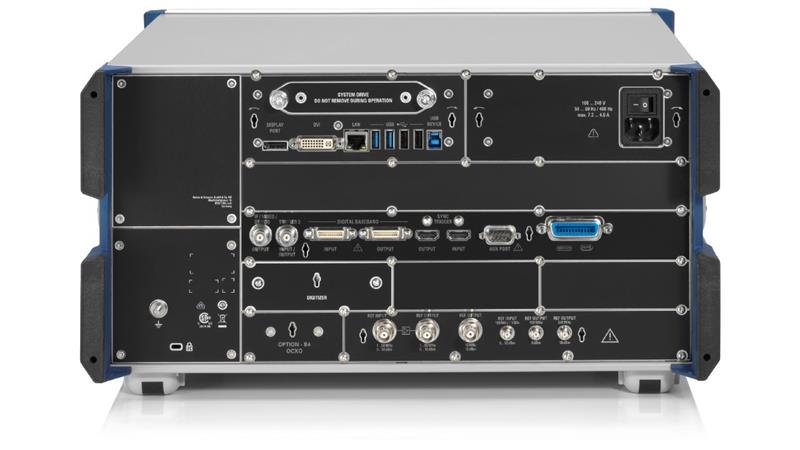

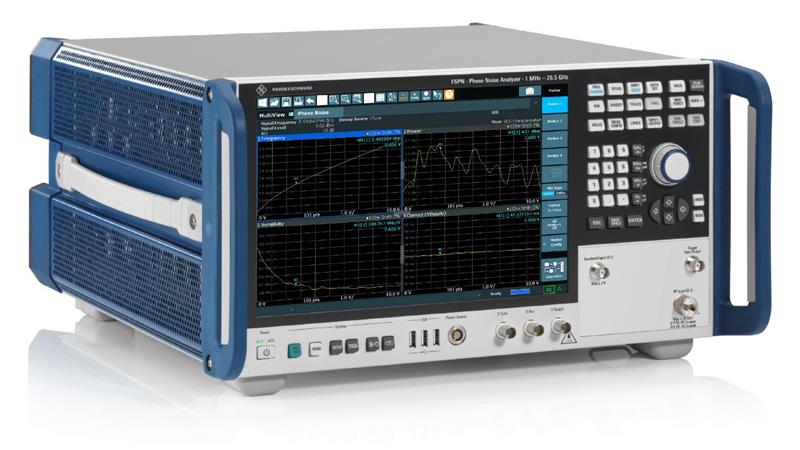

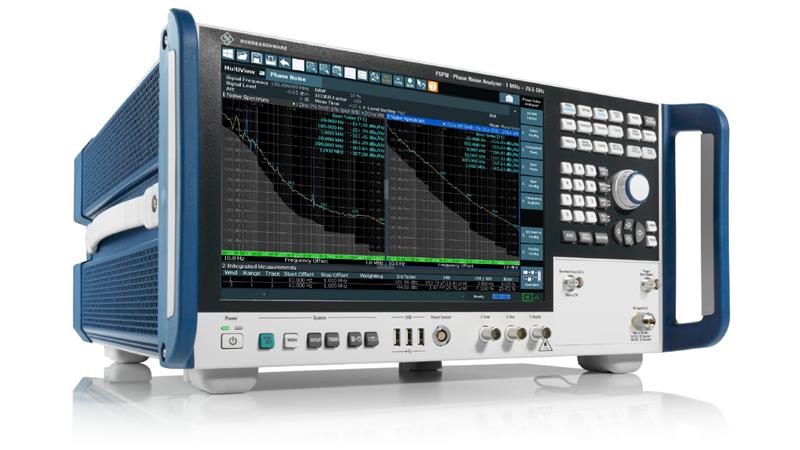

以 AnaPico 的 APPH 系列相位噪声分析仪为例，测量 VCO 参数时，只需选购 Opt VCO 测试选件。该系列分析仪标配两个高质量 DC 电源和 Tune 电压源，噪声电平极低。连接好信号后，分析仪会自动检测 VCO 输出的电平和频率，用户只需设置与待测 VCO 相关的输出电压和 Tune 电压等参数，即可一键完成所有参数的测试，还能根据 TUNE 电压测量相位噪声水平，评估 TUNE 电压对相位噪声参数的影响。
