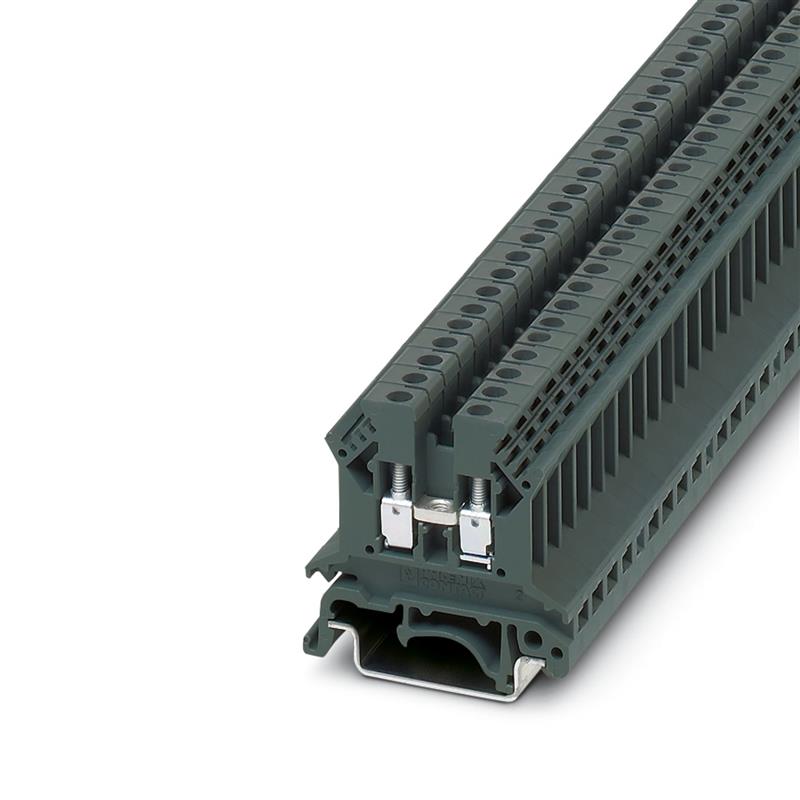

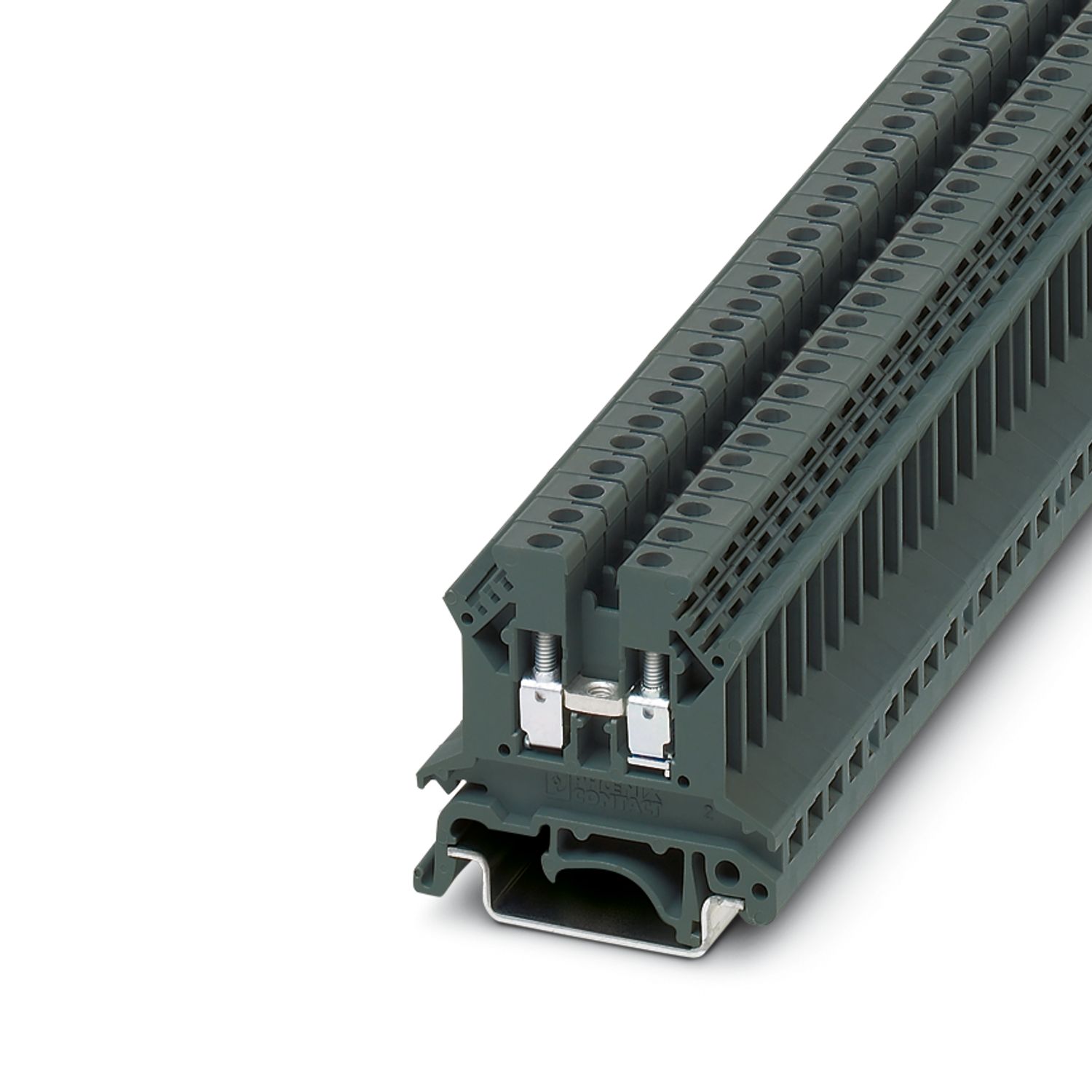

TB 2,5 B I - 直通式接线端子3059773  经济型

直通式接线端子， 标称工作电压: 800 V， 额定电流: 24 A， 连接量: 2， 位数: 1， 接线方式: 螺钉连接， 额定接线容量: 2.5 mm2， 横截面: 0.5 mm2 - 4 mm2， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 深灰色

产品类型 直通式接线端子

产品系列 TB

位数 1

连接量 2

行数 1

电位 1

绝缘特性

过电压类别 III

污染等级 3

每层的连接数量 2

额定横截面 2.5 mm?

额定接线容量AWG 12

螺纹 M2,5

紧固扭矩 0.4 ... 0.5 Nm

剥线长度 7 mm

塞规 A3

连接符合标准 IEC 60947-7-1

刚性导线横截面 0.5 mm? ... 4 mm?

横截面 AWG 20 ... 12 (按IEC标准修订)

柔性导线横截面 0.5 mm? ... 2.5 mm?

导线横截面，柔性[AWG] 20 ... 14 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管） 0.5 mm? ... 2.5 mm?

柔性导线横截面（带塑料绝缘管的套管） 0.5 mm? ... 2.5 mm?

包含插拔式桥接件在内的接线容量，刚性 0.5 mm? ... 1.5 mm?

包含插拔式桥接件在内的接线容量，柔性 0.5 mm? ... 2.5 mm?

2根横截面相同的导线，刚性导线 0.5 mm? ... 1.5 mm?

2根横截面相同的导线，AWG刚性 20 ... 14 (按IEC标准修订)

2根横截面相同的导线，柔性导线 0.5 mm? ... 1.5 mm?

2根横截面相同的导线，AWG柔性 20 ... 14 (按IEC标准修订)

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm? ... 1 mm?

标称电流 24 A

额定电压 800 V

额定横截面 2.5 mm?

宽度 6.2 mm

端板宽度 1.5 mm

高度 42.5 mm

NS 32深度 47 mm

NS 35/7,5深度 42 mm

NS 35/15深度 49.5 mm
