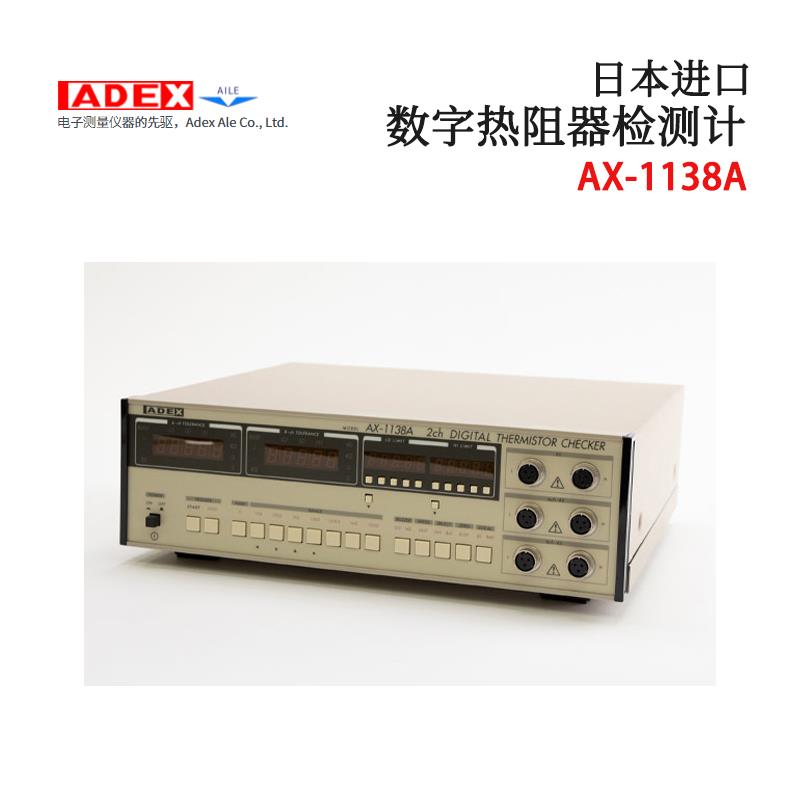

热阻器检测计介绍

一、热阻器检测计基本定义

热阻器检测计是一类用于测量和分析热阻器（如热敏电阻、热电阻等温度敏感元件）电气参数及温度特性的专用仪器设备。其核心功能是通过精准测量热阻器在不同温度下的电阻值变化，评估元件的性能指标（如灵敏度、稳定性、线性度等），广泛应用于电子元器件研发、生产质量控制、设备维护等场景。

二、热阻器检测计核心检测对象与类型

1. 主要检测对象

• 热敏电阻（Thermistor）：

• NTC（负温度系数）：电阻值随温度升高而降低，常用于温度测量、过热保护等场景（如空调温度传感器）。

• PTC（正温度系数）：电阻值随温度升高而增大，典型应用包括电暖器、电机过载保护等。

• 热电阻（RTD）：
  基于金属导体（如铂、铜）的电阻 - 温度线性特性，精度高，常用于工业温度测控（如铂电阻 Pt100）。

2. 设备类型分类

三、热阻器检测计核心功能与技术指标

1. 核心检测功能

• 电阻值测量：
  测量热阻器在特定温度下的电阻值（如 25℃标称阻值），精度可达 0.01%~1%（依设备等级而异）。

• 温度特性分析：
  扫描热阻器在不同温度区间（如 - 50℃~200℃）的电阻变化曲线，计算B 值（热敏电阻材料常数）、温度系数等关键参数。

• 故障诊断：
  检测元件是否存在短路、断路、参数漂移等问题（如对比标准阻值范围）。

• 环境模拟：
  配合恒温恒湿箱、加热 / 冷却装置，模拟实际工作环境中的温度变化，测试元件稳定性。

2. 关键技术指标

• 电阻测量范围：0.1Ω~10MΩ（覆盖不同类型热阻器的阻值范围）。

• 温度控制精度：±0.1℃~±2℃（高精度设备需搭配专业恒温设备）。

• 数据采样速率：每秒 1 次～每秒 1000 次（影响动态特性测试效率）。

• 接口兼容性：支持 USB、RS-232 等数据传输接口，便于连接计算机生成报告。

四、典型应用场景

1. 电子元器件研发

• 场景：设计新型热敏电阻时，通过检测计获取温度 - 电阻特性曲线，优化材料配方或结构。

• 设备配置：高精度 LCR 电桥 + 可编程恒温槽 + 数据采集软件，实现自动化测试与曲线拟合。

2. 生产线质量控制

• 场景：批量生产热敏电阻时，使用全自动检测机进行 100% 全检，剔除参数超标的元件。

• 设备优势：检测速度可达每分钟数百个，支持与 PLC 控制系统联动，自动分拣良品与不良品。

3. 设备维护与故障排查

• 场景：空调、汽车发动机等设备的温度传感器故障时，用便携式检测计测量热敏电阻阻值，判断是否需更换。

• 工具组合：万用表 + 加热 / 冷却工具（如热风枪），快速验证元件在温度变化下的响应是否正常。

4. 科研与校准

• 场景：计量实验室对热电阻温度计进行校准，确保其精度符合国家标准。

• 设备要求：高稳定性恒温水槽 + 标准电阻器 + 高精度数据采集仪，误差控制在 ±0.01℃以内。
