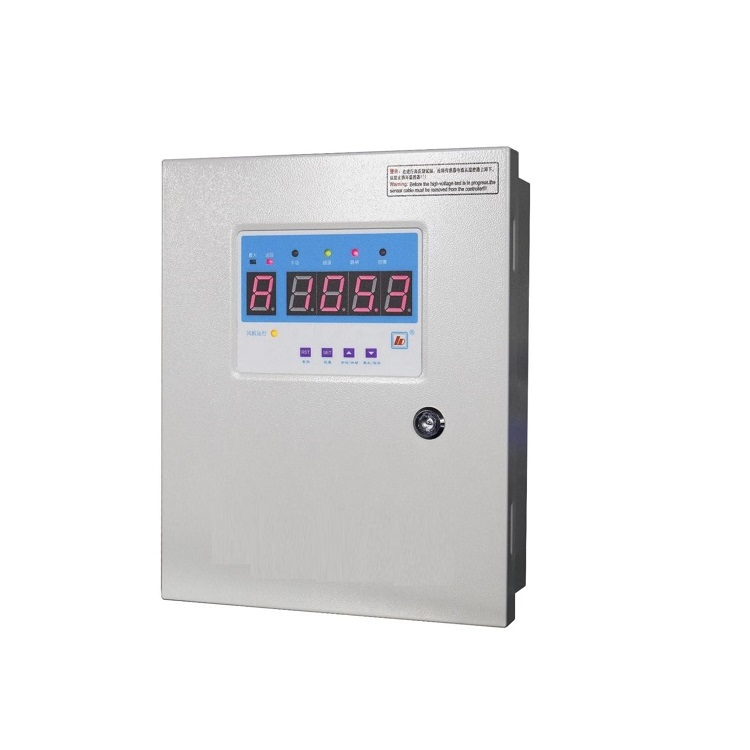

干式变压器温度控制器 型号:BK10-220EFLCQ
价格:电议
地区:北京市
电 话:18101382572
手 机:18101382572

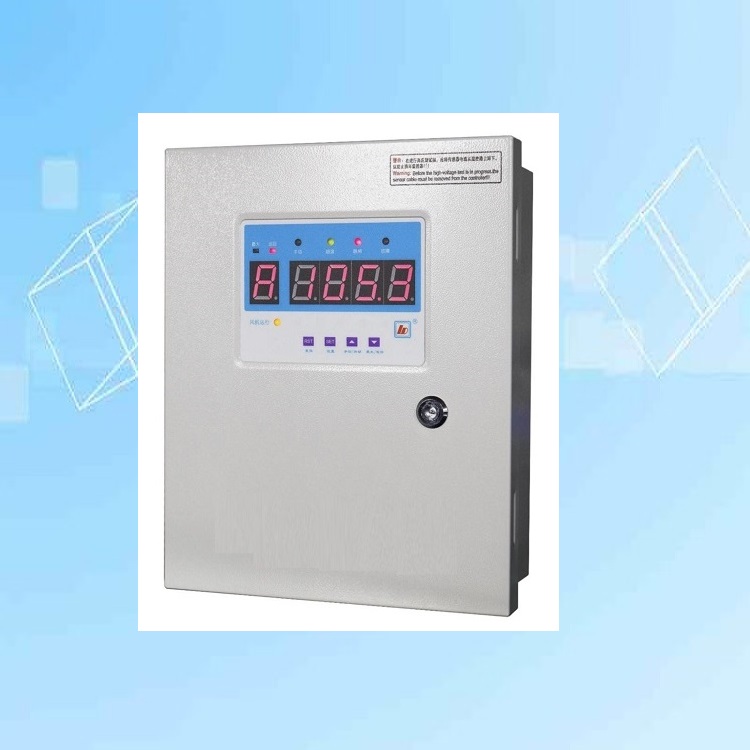

干式变压器温度控制器/温度控制仪 型号:BK10-220EFLCQ 库号:D204763

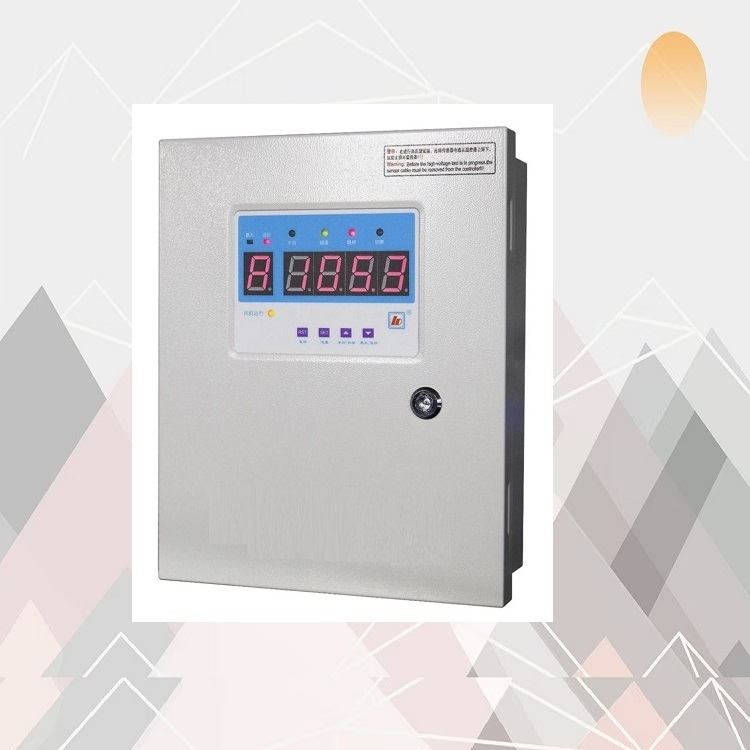

干式变压器温度控制器/温度控制仪 型号:BK10-220EFLCQ 库号:D204763

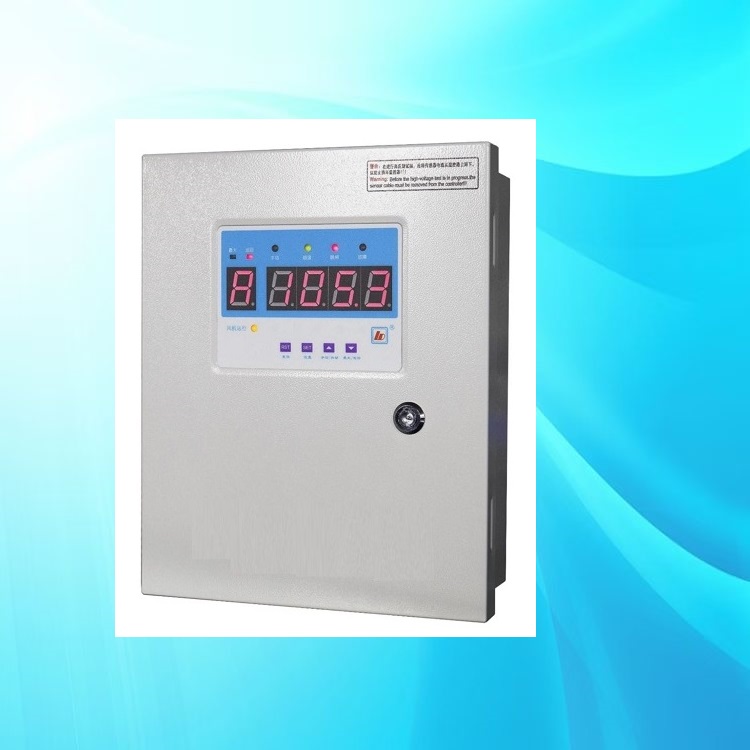

干式变压器温度控制器/温度控制仪 型号:BK10-220EFLCQ 库号:D204763

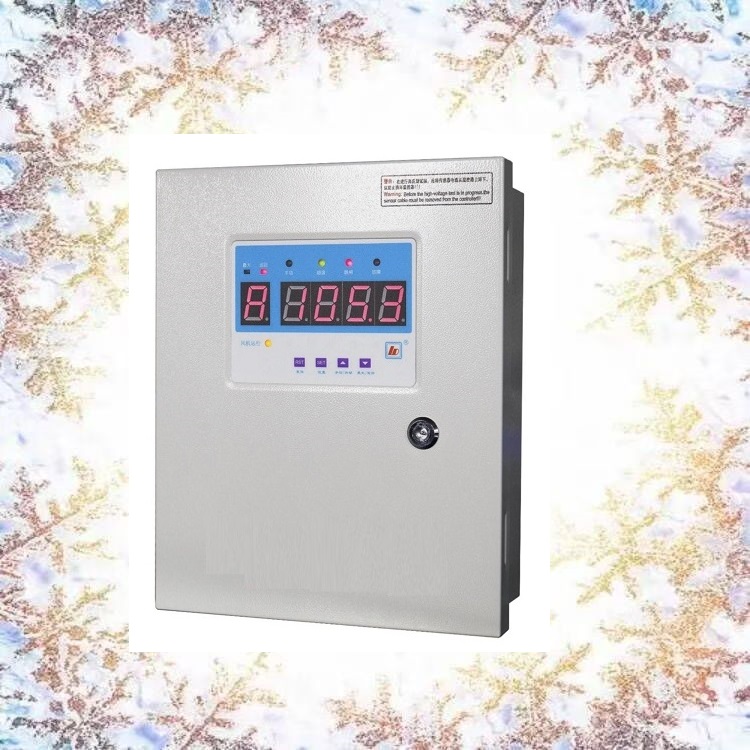

干式变压器温度控制器/温度控制仪 型号:BK10-220EFLCQ 库号:D204763

一、概述

电力变压器的运行和使用寿命,很大程度上取决于变压器绕组的。而绕组温度过绝缘耐受温度使绝缘破坏,是导致变压器不能正常工作的主要原因之一。

LD-BK10系列干式变压器温度控制器(简称温控器)是专为干式变压器运行设计的一种智能控制器。该温控器采用单片机,利用预埋在干式变压器绕组中的铂热电阻来检测及显示变压器绕组的温升,能够自动启停冷却风机对绕组进行强迫风冷,避免或减少变压器因温度过高而引发的故障,并能控制温报警及温跳闸输出,以保证变压器运行在状态,从而延长变压器的工作寿命。

该温控器具有良好的扩展性,可根据用户需求扩展多组控制输出接点(如两组温报警、两组温跳闸输出),也可根据用户需求将无源控制输出接点容量设计达至DC220V 。

二、指标

2.1 测量范围: -30.0℃~240.0℃

2.2 测量精度: 精度等级: 1级(温控器0.5级,传感器B级)

分 辨 力: 0.1℃

2.3 使用条件: 环境温度:-20℃~55℃

相对湿度:<95%(25℃)

电源频率:50Hz或60Hz(±2Hz)

电源电压:AC220V(+10%,-15%)

或AC380V(三相四线制)(+10%,-15%)

(订货时若无特殊注明,以AC220V为准)

2.4 温控器功耗:≤12W

2.5 温控器重量:约5kg

2.6 执行标准: 标准: JB/T7631-2016《变压器用电子温控器》

通过的:1:2015质量管理

通过的试验:IEC61000-4:2002 标准

GB/T17626-2008《电磁兼容试验和测量》标准

2.7 继电器触点输出:风机触点总容量:6A/250VAC(cosΦ=0.4)(单相风机)

风机触点总容量:9A/380VAC(cosΦ=0.4)(三相风机)

控制输出容量:/250VAC;/30VDC(阻性)

2.8防护等级:IP40; 面板防护等级:IP54

测量范围

-30.0℃~240.0℃

测量温度

-20℃~55℃

重量:

约5kg

功耗:

≤12W

分辨力:

0.1℃
