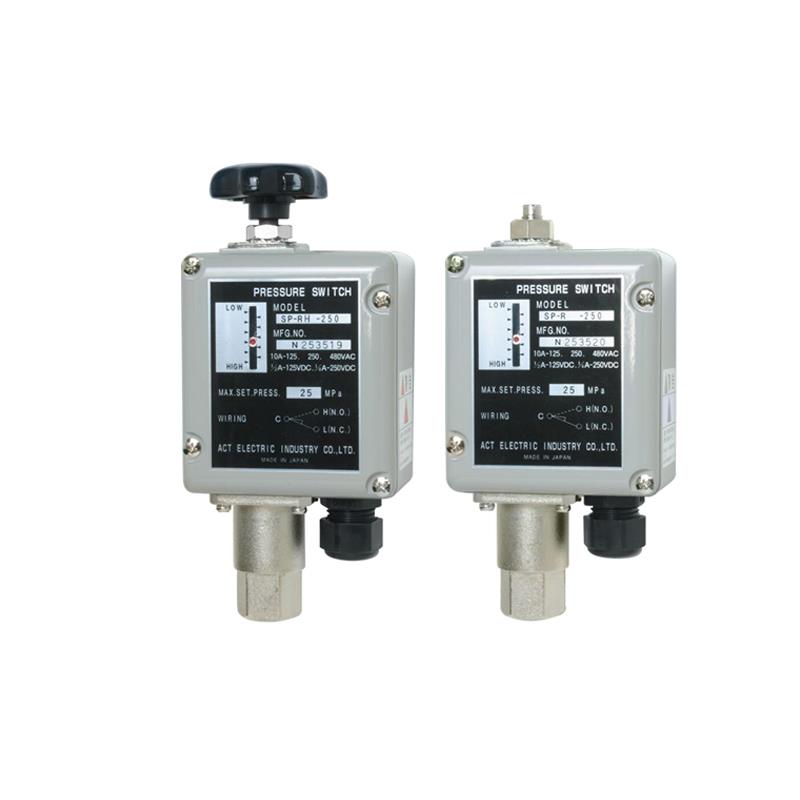

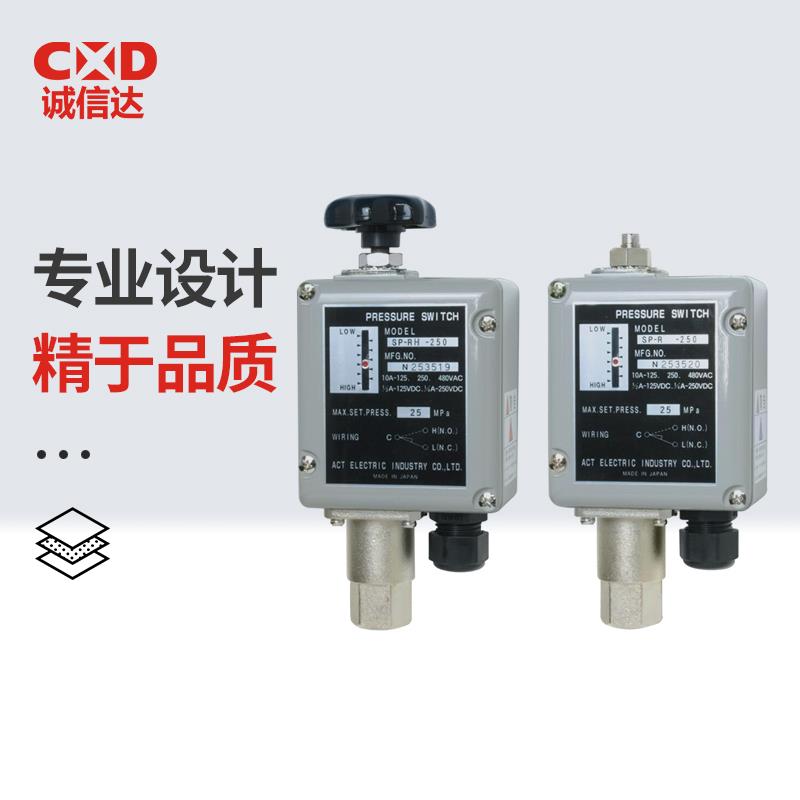

日本 ACT活塞压力开关SP系列
价格：电议
地区：广东省 深圳市
手 机：13423862110
-
图文详情
-
产品属性
-
相关推荐
活塞压力开关
活塞压力开关是一种基于机械压力传感原理的开关装置，通过内部活塞结构感知被测介质的压力变化，当压力达到预设阈值时，触发电气触点动作，实现压力信号到开关信号的转换。其结构简单、可靠性高，广泛应用于工业自动化、液压系统、气动设备、制冷空调等领域，用于压力保护、控制或报警。
活塞压力开关工作原理
压力感知：
被测介质（如气体、液体）通过接口进入开关内部，作用于活塞组件（活塞、弹簧、推杆等）。
活塞在压力作用下产生位移，推动推杆压缩或释放弹簧。
阈值触发：
弹簧预紧力决定开关的动作阈值（通过调节旋钮或螺钉可改变弹簧压缩量，设定触发压力）。
当介质压力超过弹簧预紧力时，活塞位移触发微动开关或电气触点切换（常开 / 常闭状态改变）；当压力低于阈值时，弹簧复位，触点恢复原位。
活塞压力开关核心结构与组件
压力接口：
材质：不锈钢、黄铜等（根据介质腐蚀性选择）；
连接方式：螺纹接口（如 G1/4、M20×1.5）、法兰接口等。
活塞组件：
活塞：金属或工程塑料材质，与缸体精密配合，实现压力传递；
推杆：连接活塞与触点机构，传递位移信号。
弹簧与调节机构：
弹簧：提供复位力，其刚度决定开关的压力阈值和回差（动作压力与复位压力的差值）；
调节旋钮 / 螺钉：手动调整弹簧预紧力，设定开关的动作压力（如 0.1~10MPa 可调）。
电气触点：
类型：微动开关、舌簧继电器等，支持常开（NO）、常闭（NC）触点组合；
额定参数：如触点容量 AC 250V/5A、DC 30V/3A，需匹配负载电流电压。
活塞压力开关主要特点
| 优点 | 缺点 |
|---|---|
| 1. 结构简单，抗振动、冲击能力强 （适合工业恶劣环境） | 1. 精度较低（误差通常 ±5%~±10%） 不适合高精度控制场景 |
| 2. 响应速度快，触点动作干脆 （无电子元件延迟） | 2. 无法输出模拟量或数字量信号 仅能提供开关量输出 |
| 3. 无需供电（纯机械结构） 适合防爆场合（如隔爆型设计） | 3. 长期使用后弹簧可能疲劳 需定期校准（建议每年一次） |
| 4. 成本低，维护方便 （触点可直接观察，更换简单） | 4. 压力范围固定 需根据工况选择对应量程型号 |
活塞压力开关分类与典型应用
按压力类型分类
表压开关：
测量相对大气压的压力（如液压系统压力监测）；
应用：注塑机液压泵压力保护、空压机启停控制。
绝压开关：
测量绝/对压力（以真空为基准）；
应用：真空包装机真空度控制、航空航天气压监测。
差压开关：
测量两个压力点的差值（如 ΔP = P1 - P2）；
应用：过滤器堵塞报警（监测进出口压差）、风机风压监测。
按应用场景分类
工业自动化：
液压系统：当油压超过设定值时，触发开关切断油泵电源，防止过载；
气动系统：通过压力开关控制气缸动作顺序（如 “压力达到 0.6MPa 时启动下一个工位”）。
制冷空调：
压缩机保护：当冷凝压力过高或蒸发压力过低时，开关断开，停机保护；
中央空调：监测水系统压差，控制水泵启停或报警。
工程机械：
挖掘机、起重机：监测液压油油压，防止管路爆裂或元件损坏；
车辆制动系统：检测气压制动回路压力，确保刹车安全。
家电设备：
洗衣机：水位压力开关（通过气压检测水位，控制进水阀）；
电压力锅：压力开关控制加热与保压阶段的切换。
质保:
一年
特点:
测量精准
