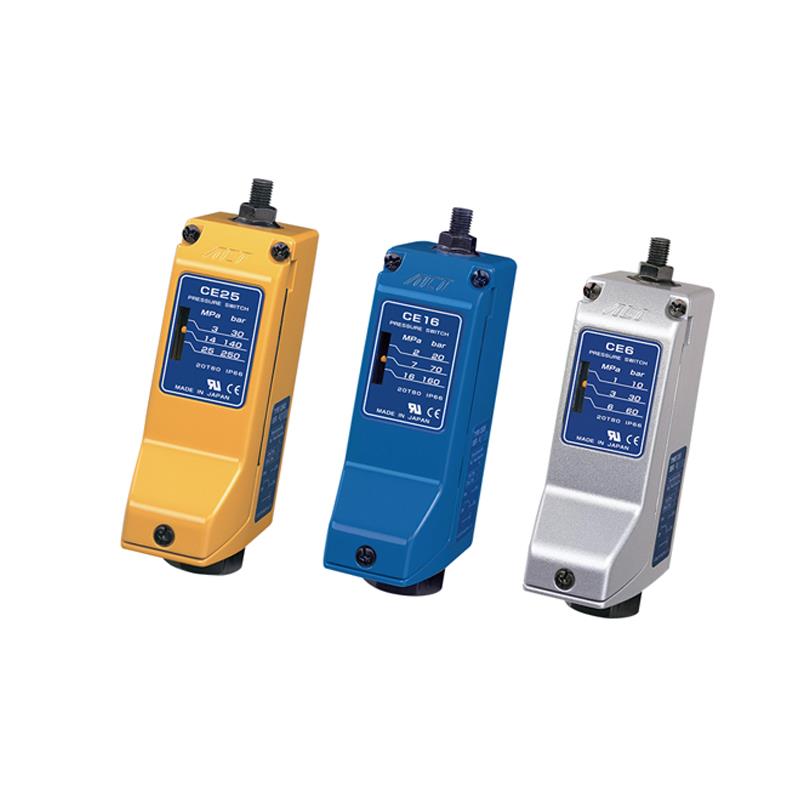

单轴压力开关

单轴压力开关是一种用于监测 ** 单一方向（如垂直或水平方向）正压力（相对于大气压的表压或绝/对压力）** 的开关装置，主要用于检测系统内的压力是否达到预设阈值，从而触发报警、启停设备或保护系统。其核心特点是结构紧凑、响应精准，适用于需要控制单一轴向压力的工业、民用或自动化场景。

单轴压力开关工作原理

单轴压力开关的核心部件是压力传感器（如膜片、波纹管、活塞或压电元件），通过感知压力变化触发开关动作。具体流程如下：

1. 压力感知：传感器一侧与被测压力系统（如管道、容器）相连，另一侧为固定参考压力（如大气压或密封腔）；

2. 机械 / 电子触发：当压力达到设定阈值时，传感器发生形变（如膜片膨胀、活塞移动），带动内部机械触点闭合 / 断开或电子元件（如晶体管、集成电路）输出电信号；

3. 控制输出：通过开关量信号（如通断电路）控制外部设备（如电机、阀门、报警器）。




4.

5.

6.

7.

单轴压力开关主要特点

1. 单一轴向监测

• 仅监测一个方向的压力（如管道内的轴向流体压力），适用于结构简单、压力方向明确的系统。

2. 高精度与可调性

• 设定压力阈值为 50kPa，回差为 5kPa，则当压力超过 50kPa 时开关闭合，低于 45kPa 时断开，避免频繁动作。

• 支持手动或电子调节压力设定值和回差（差动值），例如：

3. 多种类型与输出方式

• 机械型：通过机械触点（如微动开关）输出信号，结构简单、成本低，但触点寿命有限（约 10 万次）；

• 电子型：无触点设计（如固态继电器、晶体管输出），响应更快（μs 级）、寿命长（百万次以上），适合高频操作。

4. 高防护与适应性

• 防护等级可达 IP67（防尘防水），耐振动、冲击，适合工业恶劣环境；

• 兼容气体、液体等多种介质，耐温范围广（-40℃ ~ +125℃，依型号而定）。

单轴压力开关常见应用场景

1. 工业自动化

• 液压 / 气动系统：监测液压缸压力，控制设备启停（如注塑机、机床）；

• 管道输送：检测水管、气管内的压力，触发报警或自动补水 / 补气（如高层建筑供水系统）。

2. 工程机械与车辆

• 挖掘机、起重机的液压系统压力保护；

• 汽车胎压监测（TPMS）或刹车系统压力报警。

3. 能源与环保

• 锅炉、压缩机的压力安全控制；

• 污水处理设备的水泵进出口压力监测。

4. 家用电器

• 洗衣机、洗碗机的水压控制；

• 空气净化器的风扇风压监测。
