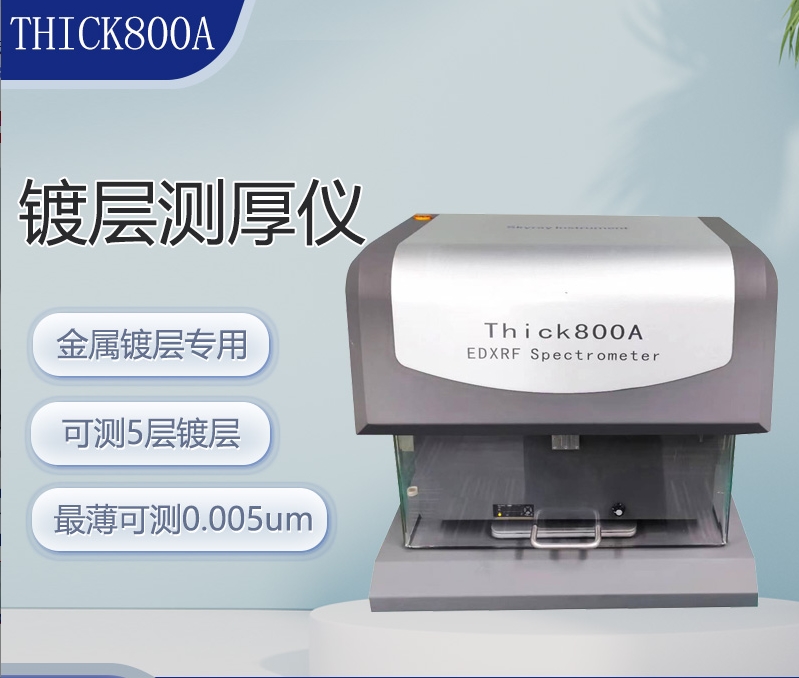

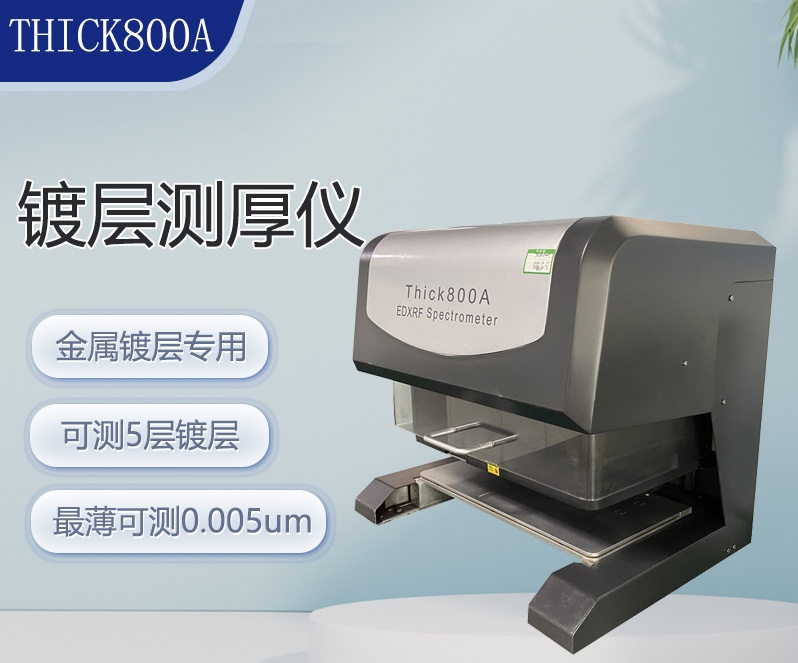

触点镀金厚度测厚仪

镀膜的均匀性与准确性需要通过高精度的测厚仪进行实时监控。它的准确性与稳定性对于半导体生产的每一个环节都至关重要。测厚仪通常采用非接触式的探测技术，能够快速、精准地获取镀膜层的厚度信息，确保生产过程中的每个步骤都在控制范围内。

触点镀金厚度测厚仪工作原理

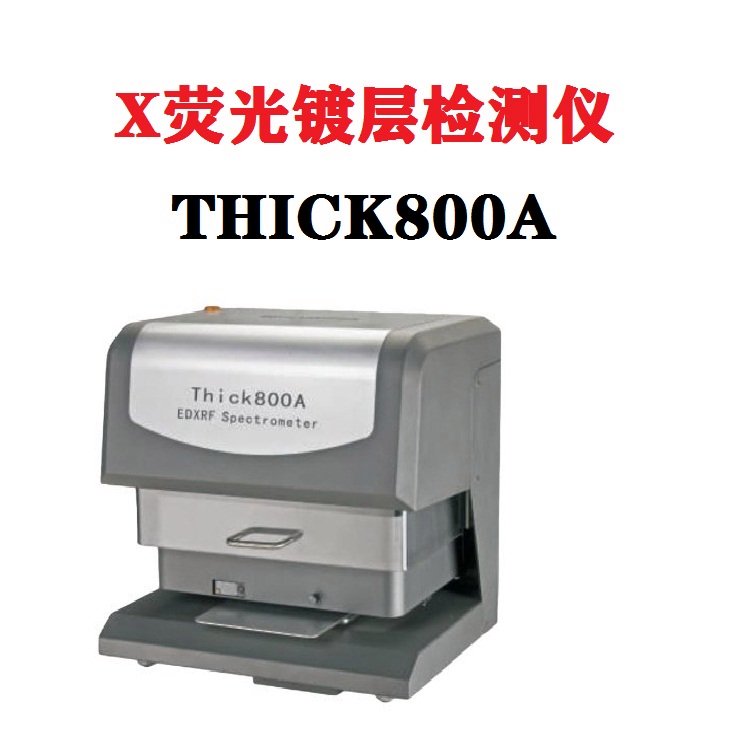

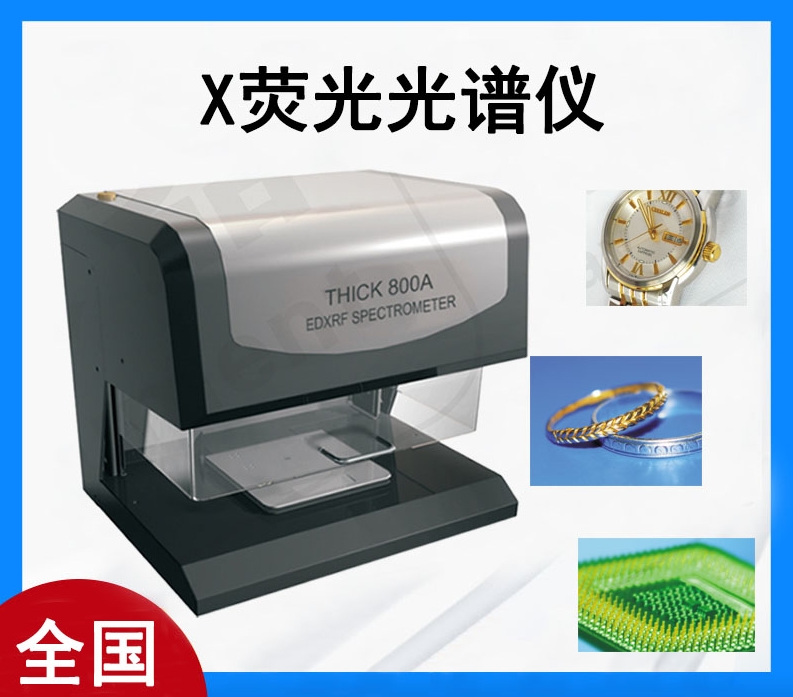

X射线荧光法：此方法主要利用X射线与材料的相互作用原理。当X射线射入镀膜材料时，材料会发出特定波长的荧光。通过分析荧光的强度及波长，可以反推出膜层厚度。

触点镀金厚度测厚仪的应用领域

触点镀金厚度测厚仪被广泛应用于多个领域，主要包括：

1. 半导体制造：在集成电路（IC）生产过程中，测厚仪用于检查每一层膜的厚度，确保其满足设计要求。

2. 光电行业：在生产光电器件时，如太阳能电池、光电传感器等，膜层的厚度对于光的吸收效率、转换效率至关重要。

3. 医疗设备：在一些先进的医疗检测仪器中，镀膜测厚技术同样应用广泛，确保器械的性能可靠。

4. 陶瓷和塑料涂层：在陶瓷和塑料的涂层过程中，测厚仪可以帮助企业严格把控膜层的厚度，确保产品的质量。

5. 航空航天：在航空器和航天器的制造中，高性能镀膜对材料的强度和耐高温能力有着极高要求，这就需要通过测厚仪来监测膜层的厚度。

 镀膜测厚仪的技术创新

随着科技的不断发展，半导体芯片镀膜测厚仪的技术也在不断创新，以下是一些主要的技术趋势：

1. 高精度与高灵敏度：现代测厚仪正在向更加高精度、灵敏度更高的方向发展，利用激光技术和高分辨率图像处理系统，使得即便是纳米级的厚度变化也能被监测到。

2. 智能化与自动化：结合人工智能和机器学习技术，测厚仪不仅能够实时监测厚度变化，还可以根据数据自动调整镀膜参数，提高生产的智能化水平。

3. 多功能集成：现在的镀膜测厚仪往往具备多种测量功能，例如同时测量膜层的透光率、反射率等，从而提升了设备的多样性和适用性。
