适用范围

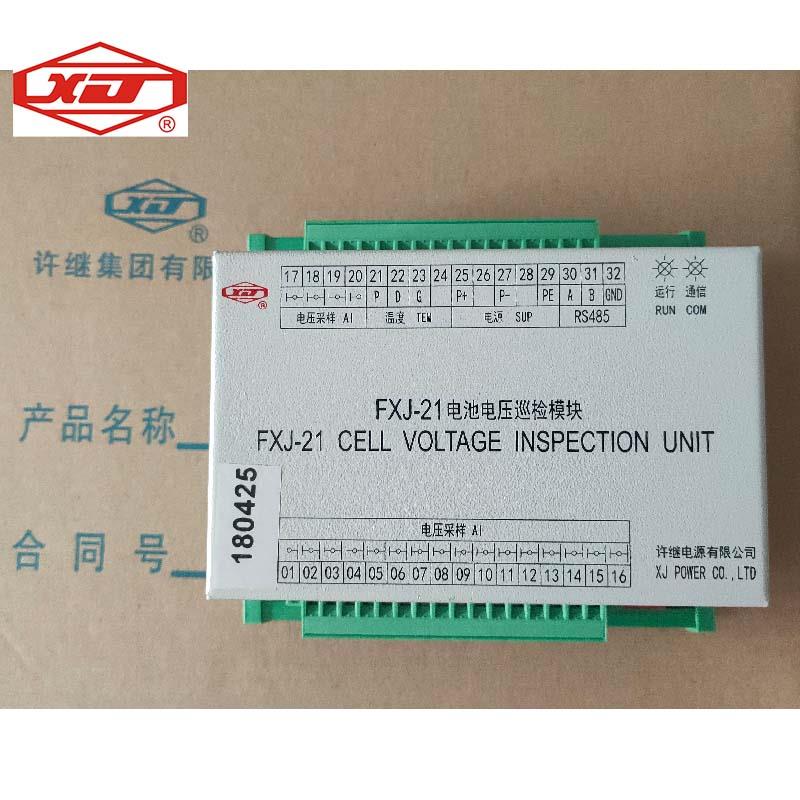

FXJ-21电池巡检管理单元是我公司结合多年直流设备制造经验，制造的网络式测量模块,测量范围包含了2V,6V和12V等级的电池,可以独立使用,也可以配合WZCK-21微机直流监控来使用.

许继电源模块FXJ-21 FXL-12 FKR-21 FXJ-22  FZB-21

2  主要技术性能及参数

2.1  环境参数

2.1.1环境温度： -10 ℃ ---- +55 ℃

2.1.2大气压力：  80 --- 110Kpa。

2.1.3相对湿度：  不大于90％（25℃）。

2.1.4工作位置：  垂直，大斜度不大于5°。

2.1.5使用地点应具有防风沙、雨、雪的设施；无腐蚀性气体；无爆炸性气体的环境中。

2.1.6使用地点不允许有强烈的震动与冲击。

2.2  性能和特点

2.2.1 采用AVR单片机，运算速度快，可靠性高。

2.2.2 使用软件看门狗和BOD掉电检测，可极大的提高系统的稳定性及可靠性。

2.2.3 采用高精度积分型AD,测量精度高、抗干扰性能优异。

2.2.4 独立设置尾电池参数，方便电池分组及接线。

 许继电源模块FXJ-21 FXL-12 FKR-21 FXJ-22  FZB-21

3  技术数据

3.1精度：满量程±0.5 %

3.2隔离电压：3000VDC（通讯、输入隔离）　

3.3通信接口：RS485,1位起始位+8位数据位+1位停止位

3.4通信速率：9600bps

3.5通信方式：问答式

3.6通讯规约: 采用MODBUS RTU规约,规约详情参见附件2.

3.7通信间隔时间：>200mS

3.8工作电源:DC 90----260V 纹波系数不大于5%.

许继电源模块FXJ-21 FXL-12 FKR-21 FXJ-22  FZB-21

保修条件

l  产品出厂时，用户完全遵守了本说明规定的储存、安装和使用规则而出现质量问题;

l  产品出厂后，由于运输原因,用户在开箱检查时,发现产品或配套件损坏。

10.2保修期限

l  自产品出厂之日起，产品质量保修12个月。

10.3保修办法

l  保修期限内厂家负责免费更换或修理。

l  超出保修期限，用户应同厂家协商采取有偿方式进行更换或修理。
