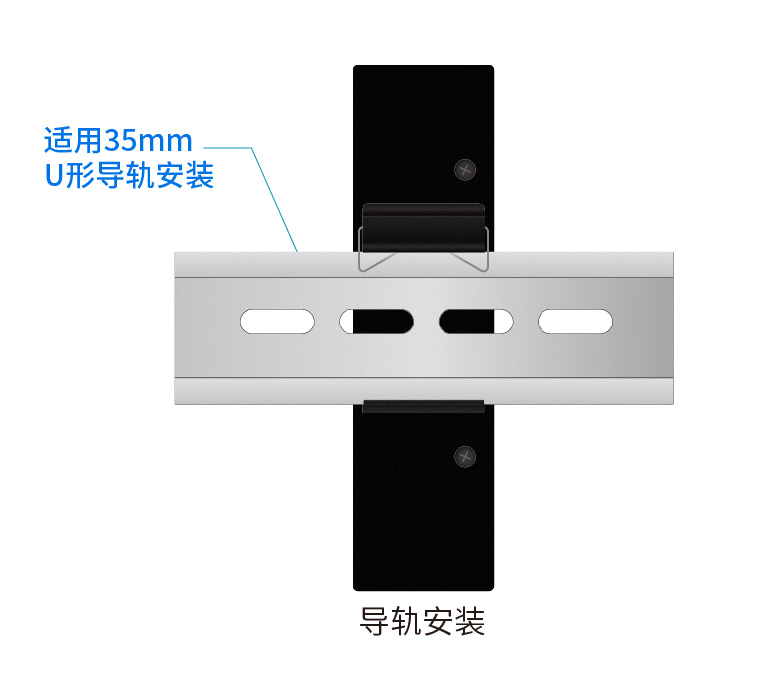

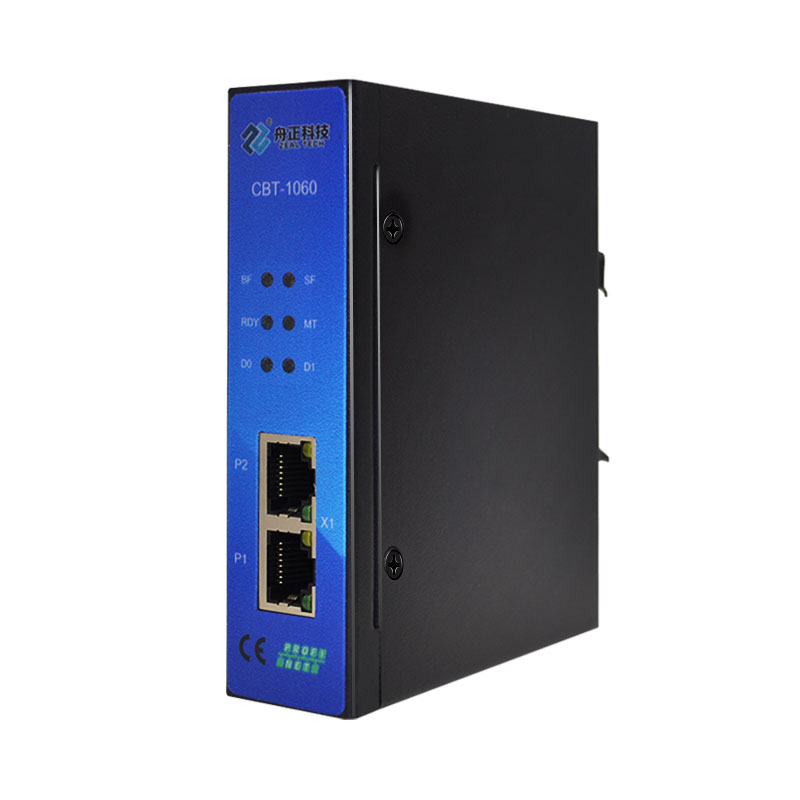

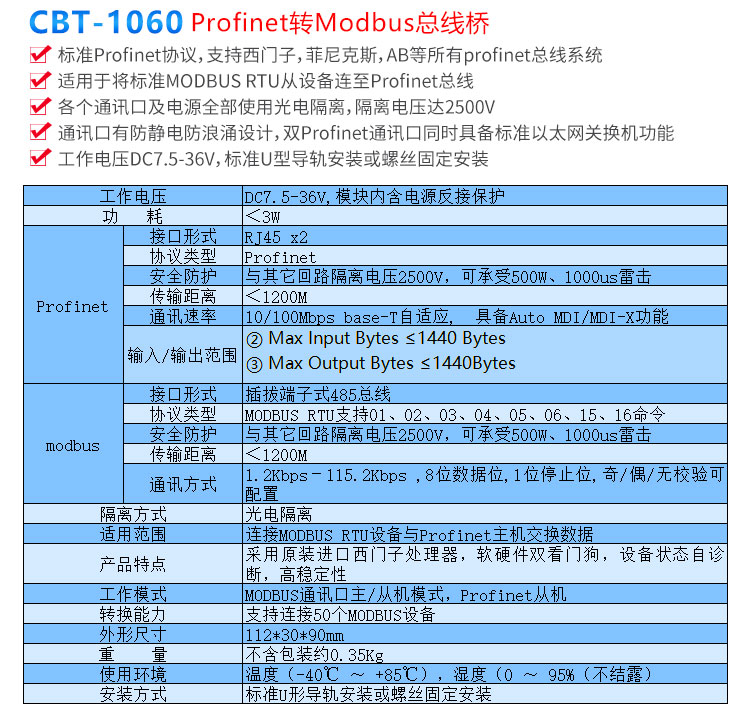

CBT-1060 采用标准 Profinet 协议，支持多种组态软件、PLC 系统。用于将标准 MODBUS RTU 从设备连至 Profinet 总线，产品工作电压 DC7.5-36V，标准导轨安装， 各个通讯口及电源全部使用光电隔离，隔离电压达 2500V，同时通讯口有防静电防浪 涌设计，双 Profinet 通讯口同时具备标准以太网关换机功能。

工作电压 DC7.5-36V,模块内含电源反接保护

功 耗 ＜3W

Profinet

接口形式 RJ45 x2

协议类型 Profinet

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

传输距离 ＜1200M

通讯速率 10/100Mbps base-T 自适应, 具备 Auto MDI/MDI-X 功能

输入/输 出范围 ① Max Input Bytes ≤1440 Bytes ② Max Output Bytes ≤1440Bytes

modbus

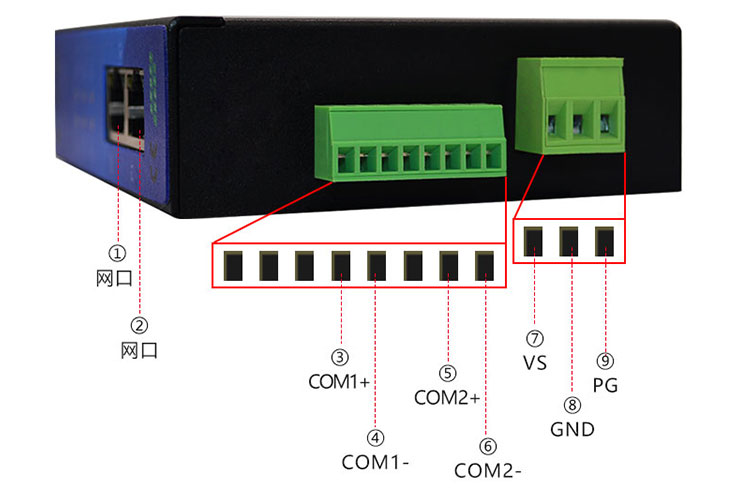

接口形式 插拔端子式 485 总线

协议类型 MODBUS RTU 支持 01、02、03、04、05、06、15、16 命令

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

传输距离 ＜1200M

通讯方式 1.2Kbps－115.2Kbps ,8 位数据位,1 位停止位,奇/偶/无 校验可配置

隔离方式 光电隔离

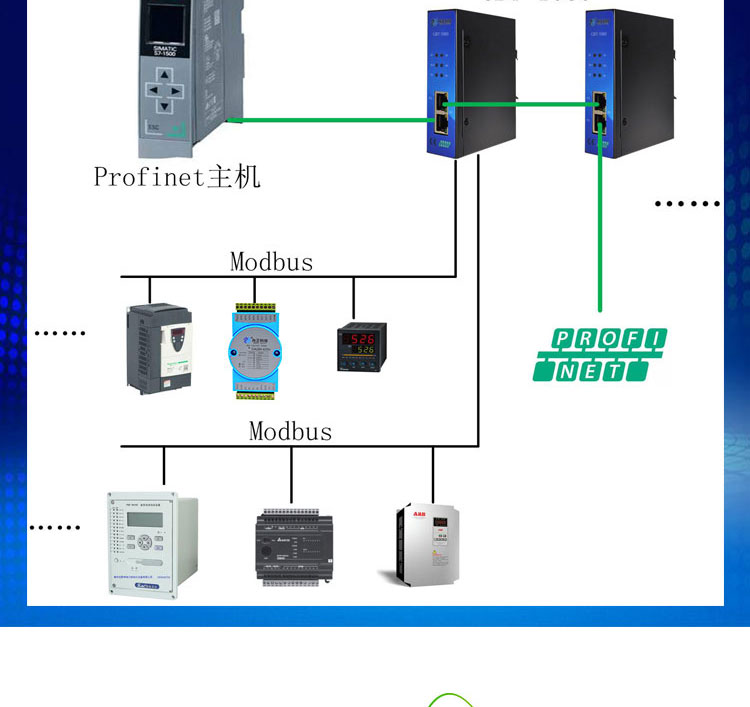

适用范围 连接 MODBUS RTU 设备与 Profinet 主机交换数据

产品特点 采用原装进口西门子处理器，软硬件双看门狗，设备状 态自诊断，高稳定性

工作模式 MODBUS 通讯口主/从机模式，Profinet 从机

转换能力 支持连接 50 个 MODBUS 设备
