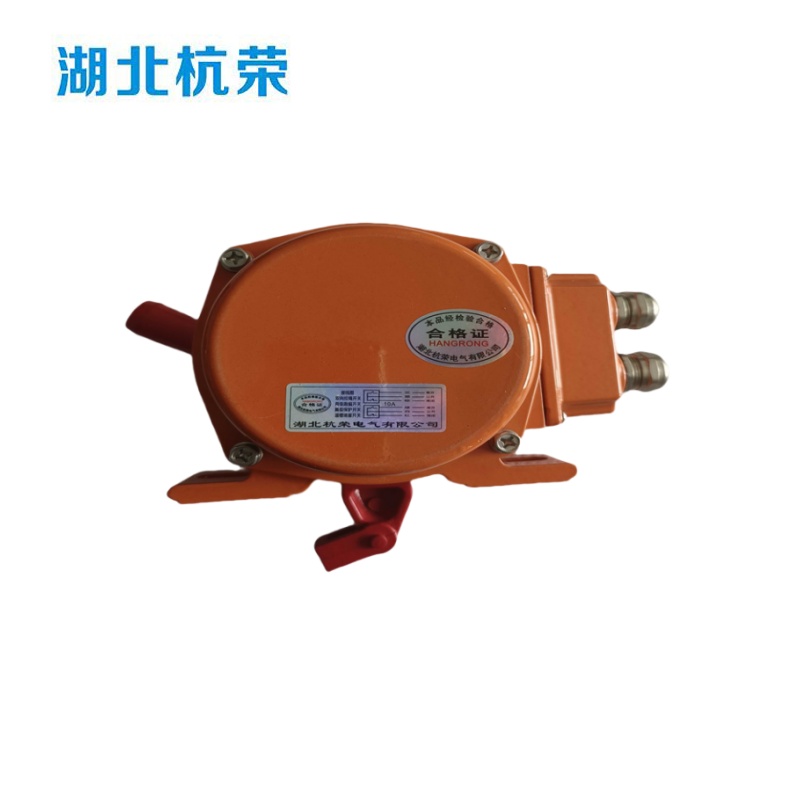

XTKS-30拉绳开关式急停检测器

XTKS-30拉绳式急停开关是一种用于皮带输送机等设备的紧急停机保护装置，可在发生事故时快速切断电源，保障设备和人员安全。以下是其使用方法：

1. 安装方法

固定开关

将XTKS-30安装在输送机两侧的机架或支架上，确保低于胶带水平位置，便于操作23。

开关间距一般为25~40米（有坡度时应缩短至25米）13。

连接拉绳，XTKS-30拉绳式急停开关其它检测器

使用直径3~5mm的覆塑钢丝绳，两端固定在开关的摆臂上2。

每隔3米安装一个托环，减少钢丝绳垂度，确保动作可靠38。

调整松紧度

用紧线器调整拉绳张力，确保两侧受力均衡，避免误动作8。

2. 接线方法

XTKS-30出厂时配有1.2m四芯橡套电缆，线号1、2为常开触点（NO），3、4为常闭触点（NC）2。

根据控制回路需求接入相应触点（如停机信号接常闭触点，报警信号接常开触点）14。

3. 操作方法

正常状态

未触发时，开关处于初始位置，设备正常运行2。

紧急停机

在输送机沿线任意位置拉动钢丝绳，摆臂旋转触发内部微动开关，切断控制电路，设备立即停止36。

复位方式

自动复位：松开拉绳后，开关自动恢复初始状态（适用于短暂停机检查）2。

手动复位：需手动拨动复位手柄（适用于需确认安全后再启动的场合）37。

4. XTKS-30拉绳开关式急停检测器维护与注意事项

定期检查

检查钢丝绳是否磨损、锈蚀，确保动作灵活8。

测试开关触发和复位功能是否正常7。

故障处理

若开关卡死，检查弹簧弹力或清除锈蚀（可加润滑油）3。

避免在极端温度（-30℃~+75℃）或潮湿环境使用14。

安全警示

维护前必须断电，防止误触发2。

避免非紧急情况下拉动拉绳，以免意外停机3。

5. 技术参数

参数 规格

触点容量 24~380V AC/DC，1.5~10A 14

防护等级 IP65/IP67 16

动作力 ≤10kg 1

复位方式 手动/自动可选 23
