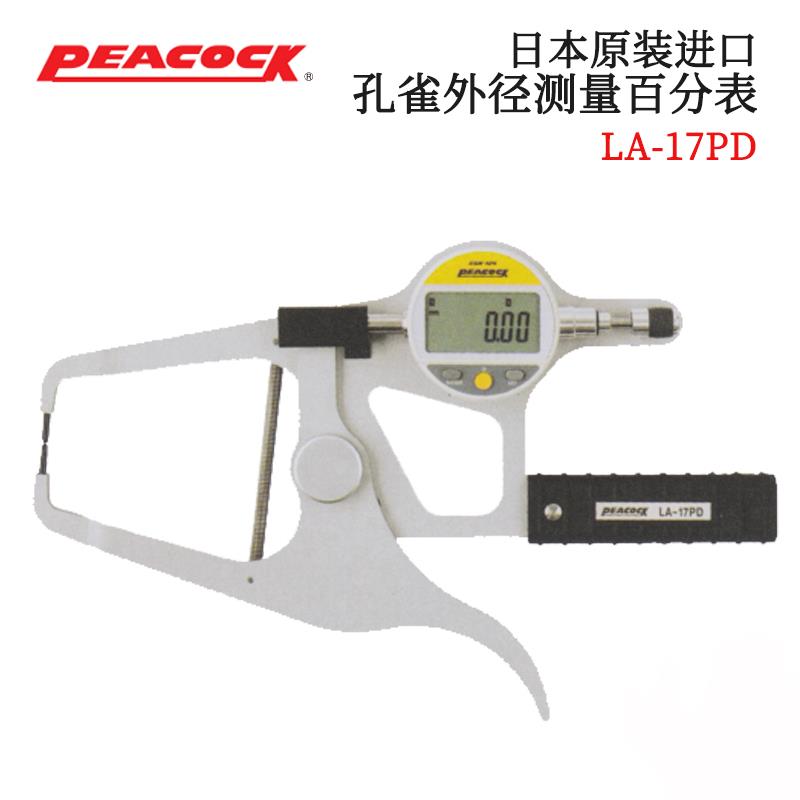

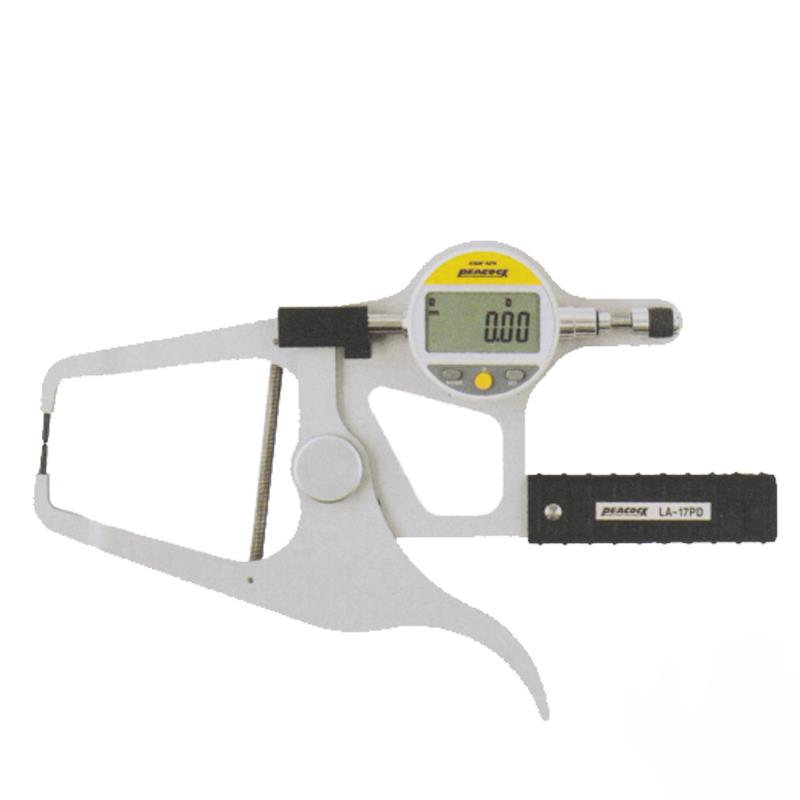

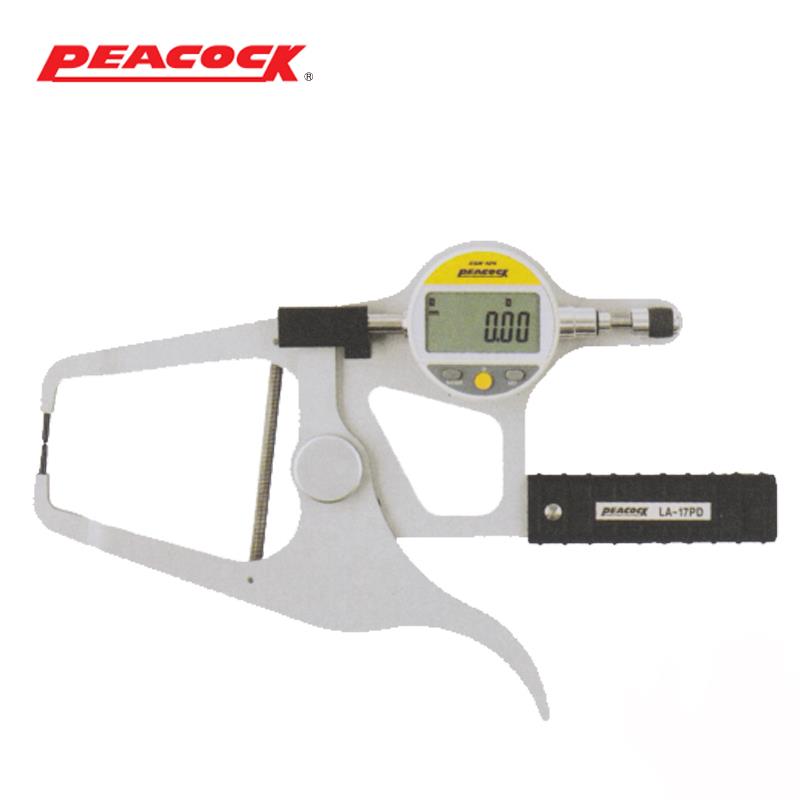

表盘式外卡规是一种用于测量外圆、外圆槽及其他不易测量的外尺寸的精密量具。以下是关于它的详细介绍：

工作原理

表盘式外卡规应用杠杆原理，通过长臂两测头尺寸的变化，与短臂钢球支点相接触的指示表近似对应的示值变化看成是同步的，从而实现对被测零件尺寸误差的测量。当测量时，将带表卡规两侧头端放入被测工件位置，找出指针的转折点，读出偏离零位的读数值，即为被测尺寸的偏差值。

结构特点

• 测头：一般采用硬质合金等耐磨材料制成，具有较高的硬度和耐磨性，能够保证测量的准确性和使用寿命。

• 杠杆系统：连接测头和表盘，将测头的位移传递给表盘，使表盘指针发生相应的转动。

• 表盘：通常具有清晰的刻度，分度值一般可达 0.01mm 甚至更小，能够准确读取测量数值，部分表盘还可以旋转 ±170°，方便在不同角度下进行读数。

• 外壳：起到保护内部结构的作用，一般采用金属或工程塑料制成，具有一定的强度和稳定性。

•

•

•

主要用途

表盘式外卡规主要用于机械制造、转向机械、石油化工等领域，可测量工件的厚度、直径、表面间距、管壁厚、台阶面等距离尺寸。

使用方法

• 测量前准备：检查表盘式外卡规的外观是否有损坏，指针是否能够灵活转动，零点是否准确。将外卡规的测头擦拭干净，确保测量面无油污、灰尘等杂质。

• 测量操作：将外卡规的两个测头轻轻放入被测工件的测量部位，使测头与被测表面紧密接触。然后缓慢移动外卡规，寻找指针的转折点，即指针摆动到最、大或最小位置时的点，此时的读数即为被测尺寸的偏差值。

• 读数方法：读取表盘上指针所指的数值，注意要根据表盘的分度值进行准确读数。如果指针在零位右侧，则偏差值为正值；如果指针在零位左侧，则偏差值为负值。

维护保养

• 清洁：使用后应及时用干净的布擦拭外卡规的测头和表盘，去除油污、灰尘和铁屑等杂质，保持外卡规的清洁。

• 防锈：定期在外卡规的表面涂抹适量的防锈油，防止生锈。特别是在潮湿的环境中使用后，更要注意防锈处理。

• 存放：将外卡规存放在干燥、通风良好的地方，避免与其他硬物碰撞或挤压，以免损坏外卡规的精度。最、好将其放在专用的包装盒内保存。
