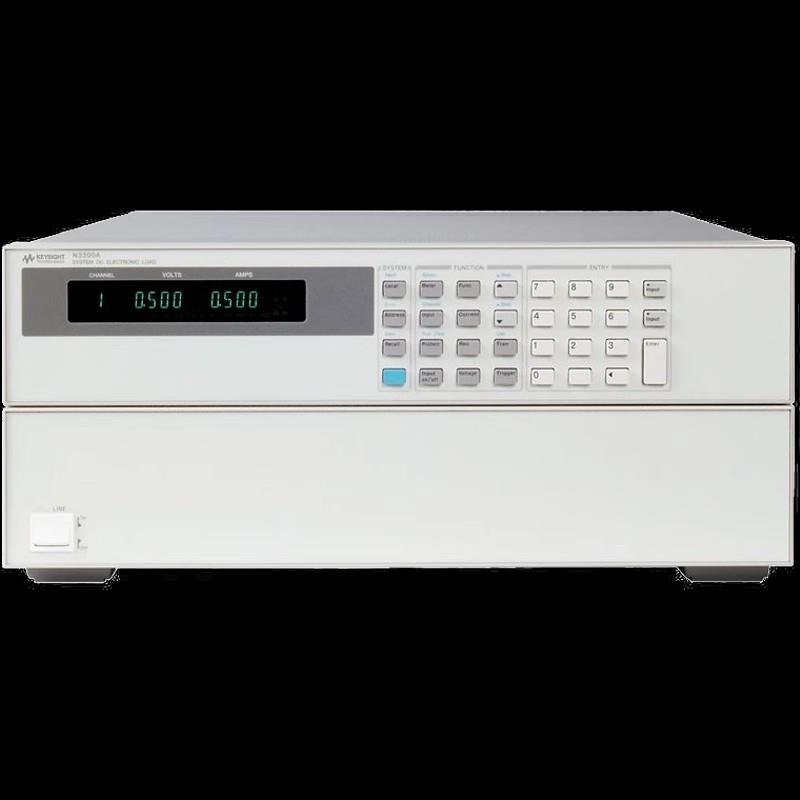

直流电子负载是一种用于模拟电子设备负载特性的仪器，在电子电路测试、电源供应器评估以及电池性能检测等领域应用广泛。以下是关于直流电子负载的详细介绍：

工作原理

直流电子负载通常采用功率半导体器件（如 MOSFET）来模拟负载。通过控制这些器件的导通程度，调节其等效电阻，从而实现对负载电流、电压和功率的精，确控制。它可以工作在多种模式下，主要包括以下几种：

• 恒流模式（CC）：负载将从电源吸取恒定的电流，无论电源输出电压如何变化，电子负载都会通过调整自身电阻来保持电流不变。这种模式常用于测试电源在不同负载电流下的性能。

• 恒压模式（CV）：负载会使电源输出电压保持恒定，通过自动调整吸收的电流来维持设定的电压值。这在模拟具有特定电压要求的负载时很有用。

• 恒功率模式（CP）：负载从电源吸取的功率保持恒定，电子负载会根据电源电压的变化自动调整电流，以确保功率始终为设定值。适用于测试电源在不同电压下提供恒定功率的能力。

功能特点

• 高精度测量：能够精。确测量和显示负载的电流、电压、功率等参数，测量精度通常可以达到 0.1% 甚至更高，为准确评估电源和被测设备的性能提供了可靠的数据支持。

• 多种工作模式：除了上述的恒流、恒压、恒功率模式外，一些直流电子负载还具备其他功能模式，如动态负载模式，可模拟负载的瞬间变化，用于测试电源的动态响应能力；短路模式，用于模拟负载短路情况，检验电源的短路保护功能。

• 可调节性：负载的电流、电压、功率等参数可以在一定范围内连续调节，以满足不同测试对象和测试条件的需求。用户可以根据实际测试要求，精。确设置负载的各项参数，模拟各种不同的负载工况。

• 保护功能：具备完善的保护机制，如过流保护、过压保护、过热保护等。当负载出现异常情况时，如电流或电压超过设定值、温度过高，电子负载会自动停止工作或采取相应的保护措施，以防止设备损坏和安全事故的发生。

• 通信接口：通常配备有多种通信接口，如 USB、RS232、GPIB 等，方便与计算机或其他测试设备进行连接和通信。通过相应的控制软件，用户可以实现远程控制和自动化测试，提高测试效率和准确性。

应用领域

• 电源供应器测试：是电源供应器研发、生产和质量检测过程中的重要测试工具。可以模拟不同的负载条件，对电源供应器的输出特性、稳压性能、动态响应、过载能力等进行全面测试，确保电源供应器满足设计要求和相关标准。

• 电池测试：用于测试电池的性能，如电池的容量、内阻、充放电特性等。通过在不同的负载条件下对电池进行放电测试，可以准确评估电池的性能和寿命，为电池的研发、生产和使用提供重要的参考依据。

• 电子设备测试：在电子设备的研发和生产过程中，直流电子负载可以模拟设备在不同工作状态下的负载情况，帮助工程师优化电路设计、测试设备的稳定性和可靠性，以及检验设备在各种负载条件下的性能表现。

• 电力电子器件测试：对于功率放大器、开关电源模块、DC - DC 转换器等电力电子器件，直流电子负载可以提供精，确的负载条件，用于测试这些器件的性能参数，如效率、线性度、失真度等，有助于提高器件的性能和质量
