铱泰ETCR1500系列无线高压核相仪
价格：￥2350.00
地区：广东省 佛山市
电 话：0757-66862803
手 机：13822232635

广东铱电测控技术有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺

一、简介

无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～500kV电压自动核相，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪无线传输距离远，核相距离达200米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及电压等级显示功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

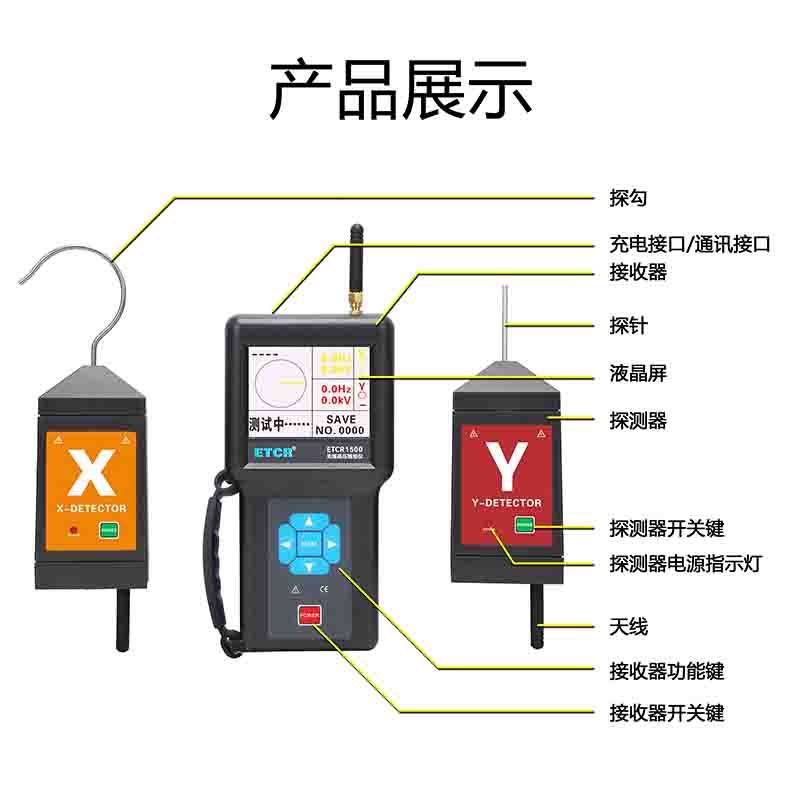

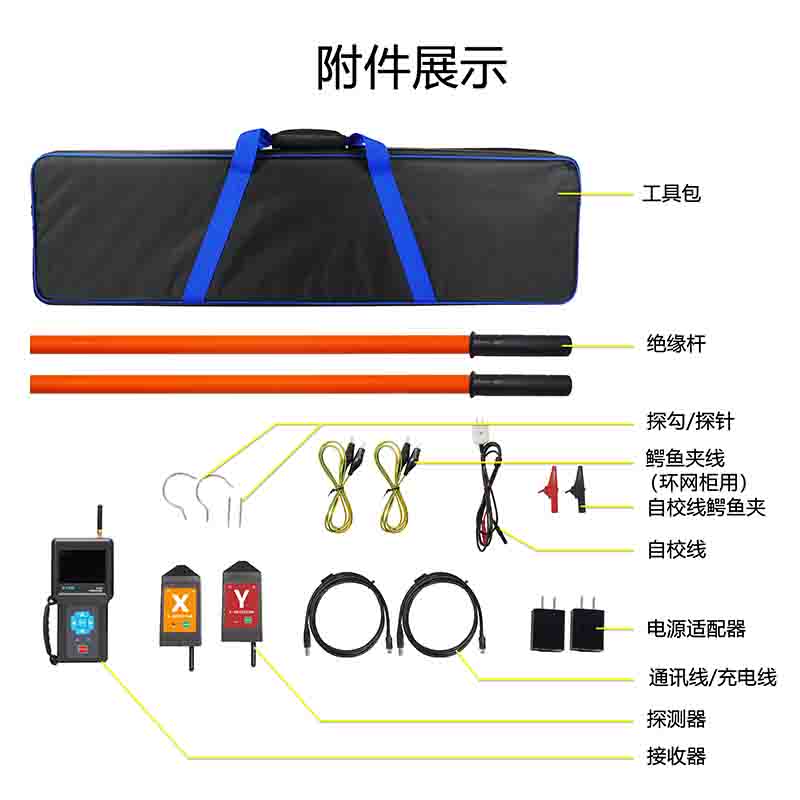

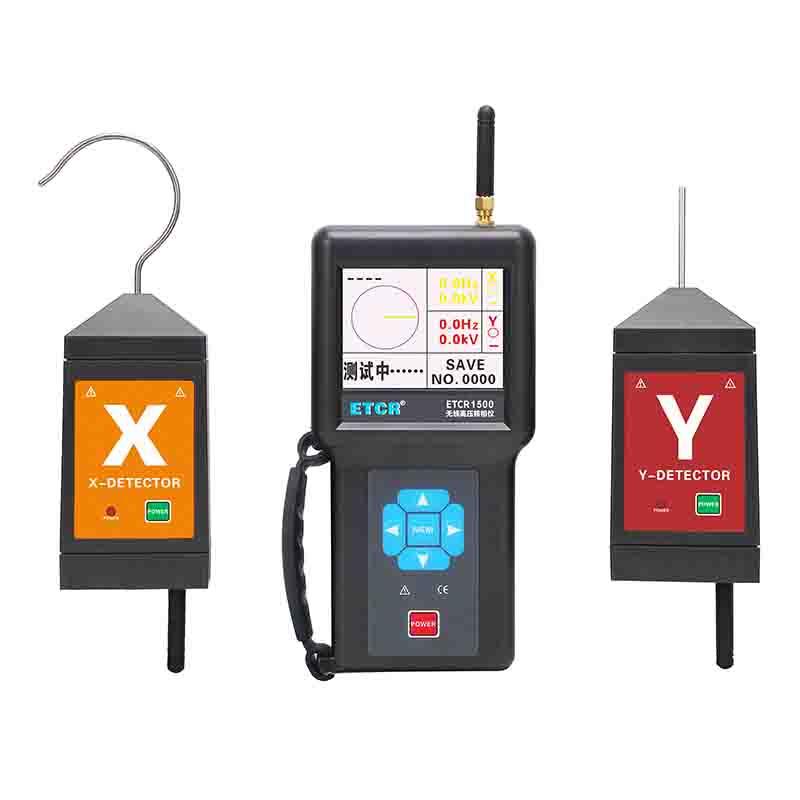

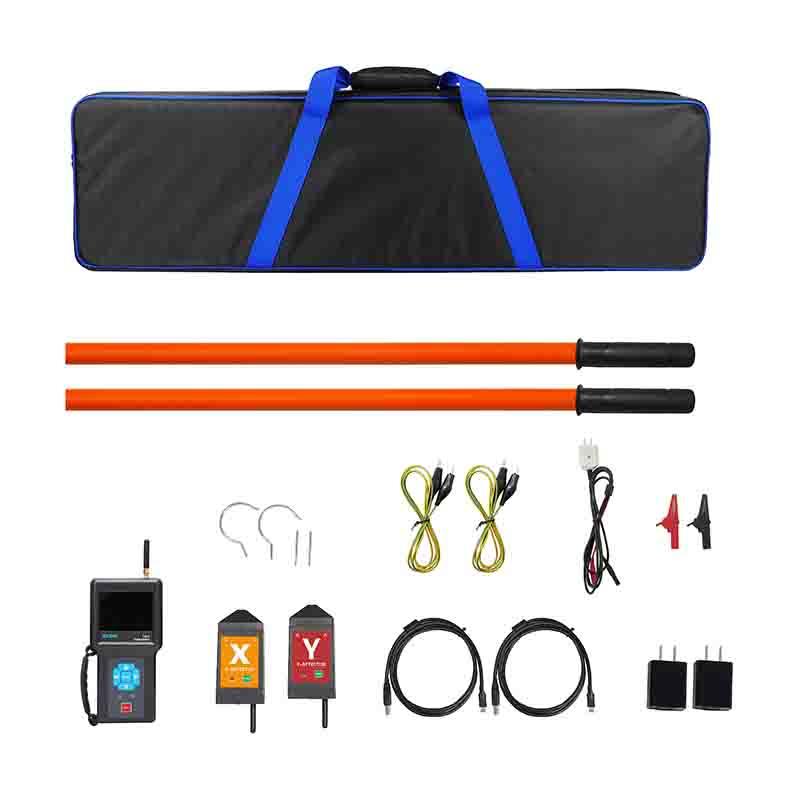

无线高压核相仪由主机、探测器、伸缩绝缘杆、数据上传软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

无线高压核相仪数据上传软件具有历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。

二、无线高压核相仪技术规格

功    能

高压线路及高压开关柜（中置柜、环网柜等）核相、频率、相位、相序测试及验电

电    源

主  机：DC3.7V,2600mAh可充锂电池

探测器: DC3.7V,1000mAh可充锂电池

核相方式

接触式核相：≤110kV线路时

非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。

核相电压

AC 10V～500kV

核相距离

200m

相别定性

同相:－20°～20°；异相: 100°～140°和220°～260°

量    程

测试相位：0°～360°

精    度

测试频率：45.0Hz～65.0Hz

相位：≤±8°

频率：≤±2Hz

分 辩 率

相位：1° 频率：0.1Hz

发射频率

433MHz

LCD尺寸

3.5寸彩屏；显示域：71mm×53mm

相位指示

向量图及数字同时显示

电源指示

探测器具有绿色电源指示灯

验电指示

“嘟--嘟--嘟”蜂鸣声

电压等级

显示范围

0.4kV～110kV

显示速率

2次/秒

数据存储

200组(掉电不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。

额定电流

探测器：30mA max；主机：150mA max

仪表质量

主机：约380g(含电池)；

探测器：约156g×2个（含电池）；

总质量：约7.53kg（含附件）

仪器尺寸

主机195mm×100mm×45mm；探测器130mm×65mm×45mm

绝缘杆长度

约4300mm

绝缘试验

绝缘杆拉伸后两端：AC 220kV/rms

主机、探测器：AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场；无433MHz同频干扰

工作温湿度

-10℃～40℃；80%RH以下

存放温湿度

-10℃～60℃；70%RH以下

防护等级

IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求

符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准


企业类型

制造商

新旧程度

全新

原产地

广东佛山

核相电压:

10V～500kV

核相距离:

200米
