多功能数字式电阻测定仪 型号:ZXJG2511C库号：D404047

多功能数字式电阻测定仪 型号:ZXJG2511C库号：D404047

       中西集团

2.1 基本功能和依据标准：

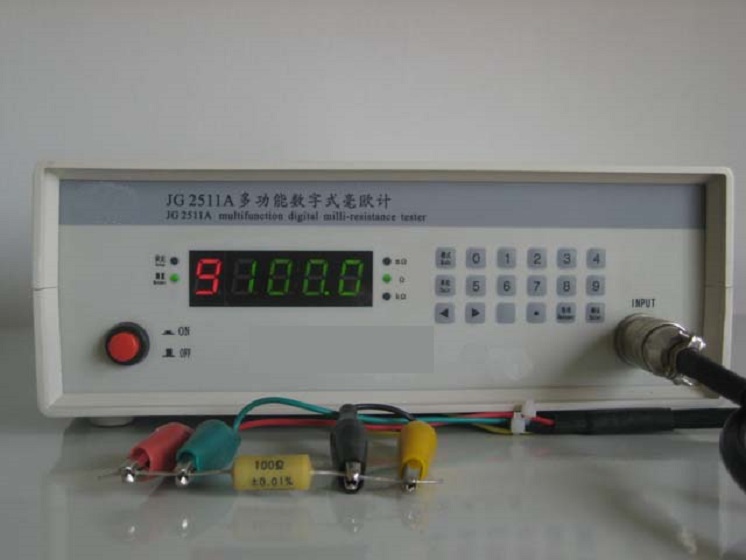

ZXJG2511C 型多功能数字式毫欧计是运用四端子测量原理测试直流电阻的多用途综合测量装置，可对电阻器体电阻、金属导体的低、中

值电阻以及开关类接触电阻进行测量。

2.2 仪器成套组成：仪器由 ZXJG2511C 型毫欧计主机、四端子测试夹具和 PC 机软件等部分组成。主机主要由数控恒流源、高分辨率 ADC、

键盘输入、显示驱动及嵌入式单片机系统组成。

2.3 特征：

1：测试结果分类提示功能：本测试仪对测试结果自动分类，若符合要求则有声音提示。产品分类有两种方式可选，对值上下限法

和标准值加百分比带法。

2：可选配智能分析 PC 机软件：方便实时保存当前数据到上位机数据库中，方便现场和日后查询、统计、分析和打印报告。特别适合

线上测试数据溯源和质量控制。

3：仪器操作简便、性能稳定：所有参数设定、功能转换全部采用数字化键盘输入，简便而且免除模拟电位器式的不稳定易受干

扰。

4：功能多样、便于：仪器操作，可连 PC 软件，也可脱 PC 机单独操作；脱机或软件中量程转换，手动/自动方式可选。

5：仪器功能便于拓展：测试量程可以拓展；对于分类结果提示方式，也可做同步隔的继电器信号输出，便于功能拓展；PC 软件保

存数据方式，可以自动或手动，还可以用脚踏的控制方式。如图 1.3。也可以开放仪器通讯协议，把仪器作为模块化嵌入式电阻仪器，集

成到电阻测试系统中，实现关键部件化、模块化，提高设计效益、效率。

2.4 夹具选配：

1：一般配置：四端子测试夹具，实现两端子或引线类电阻器体电阻或开关接触电阻的测试。

2：特殊或配置：如变压器感性负，多通道同步测试等。

2.5 适用范围：仪器具有测量精度高、灵敏度高、稳定性好、智能化程度高、结构紧凑、测量简便等特点。仪器适用于科研单位、高

等院校对电阻器、开关器件的电阻性能的测试。特别适用于要求快速测量中低电阻及要求结果分选的场合。 三、基本技术参数

1. 测量范围、分辨率（括号内为可向下拓展 1 个数量级）

电 阻：10.0×10

-6 ～ 200.0×10

3 Ω, 分辨率 1.0×10

-6 ～ 0.1×10

3 Ω

（1.0×10

-6 ～ 20.00×10

3 Ω, 分辨率 0.1×10

-6 ～ 0.01×10

3 Ω）

2. 量程划分及等级

满度显示 200.0 20.00 2.000 200.0 20.00 2.000 200.0 20.00 2.000

常规量程 kΩ-cm/□ kΩ-cm/□ Ω-cm/□ mΩ-cm/□ --- 大拓展量程 --- kΩ-cm/□ Ω-cm/□ mΩ-cm/□ mΩ-cm/□

基本

±2%FSB

±4LSB

±1.5%FSB

±4LSB

±0.5%FSB±2LSB ±0.5%FSB

数字式电阻测定仪数字式电阻测定仪数字式电阻测定仪

±4LSB

±1.0%FSB

±4LSB

3 工作电源：220V±10％, f=50Hz±4％,PW≤5W

4 外形尺寸： 245mm（长）×220 mm（宽）×95mm（高）

净 重：≤1.5～2.0kg
