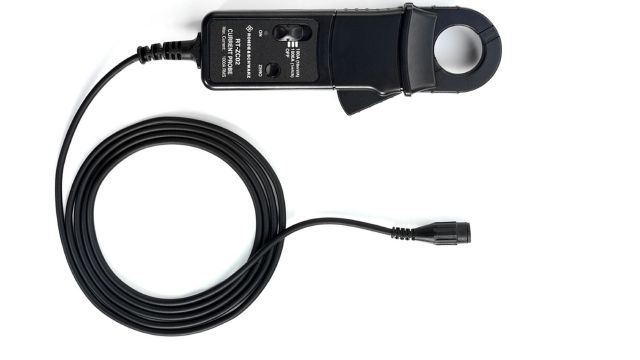

以下是关于电流示波器探头的详细介绍：

电流示波器探头工作原理

• 霍尔效应原理：当电流钳闭合，把一通有电流的导体围在中心时，会产生磁场，使霍尔传感器内的电子发生偏转，在霍尔传感器的输出产生一个电动势。电流探头根据这个电动势产生一个反向（补偿）电流送至电流探头的线圈，使电流钳中的磁场为零，以防止饱和，然后根据反向电流测得实际的电流值。

• 电磁感应原理：当被测电流频率增加，霍尔效应逐渐减弱，测量不含直流成分的高频交流电流时，探头就像一个电流变压器，通过磁场的强弱直接感应到电流探头的线圈，直接测量感应电流。

电流示波器探头类型

• 交流电流探头：主要用于测量交流电流，通常基于电磁感应原理，具有较高的带宽和灵敏度，适用于高频电流的测量。

• 直流电流探头：主要用于测量直流电流，通常基于霍尔效应原理，能够测量直流电流的幅值和方向，适用于低频和直流电流的测量。

• 交直流电流探头：结合了电磁感应和霍尔效应原理，能够同时测量交流电流和直流电流，具有较宽的频率范围和较高的测量精度，适用于多种应用场景。

电流示波器探头特点

• 非侵入式测量：可以轻松地夹在导线上进行测量，无需切断电路，不影响电路正常工作，实时监测电流变化，安全且高效。

• 宽频率范围：频率范围广泛，从直流到高频交流都能应对，无论是低频稳态电流还是高频瞬态电流，都能提供准确测量数据。

• 高精度高分辨率：现代电流探头具有极高的精度和分辨率，能够准确捕捉电路中的微小电流变化。

• 多量程选择：通常提供多个量程选择，可测量微安级别的微弱电流，也能测量安培级别的大电流。

选型要点

• 测量范围：根据待测电流的大小，选择合适测量范围的探头，避免测量失真或损坏探头，同时充分利用探头精度。

• 带宽：电流探头的带宽决定了可测量的最，高频率信号，要保证测量结果准确，需选择带宽合适的探头。

• 探头类型：无源探头价格便宜，但需配合示波器使用；有源探头价格较高，但测量精度更高，使用更方便。

• 输出连接器：电流探头的输出接口一般是 BNC 接口，但也有其他接口类型，需根据示波器接口选择合适的探头。

电流示波器探头使用方法

• 连接电流探头：将探头电缆插入示波器的 BNC 端口，并根据探头类型选择合适的衰减设置，然后将探头的夹子或鳄鱼夹连接到电路中，确保连接牢固。

• 设置示波器：选择合适的垂直刻度，根据探头衰减设置和待测电流大小，以便清晰显示电流波形；设置合适的时基，根据待测信号频率，清晰显示电流波形变化；选择合适的触发方式，如边沿触发或脉冲触发，稳定显示电流波形。

• 观察电流波形：在示波器上观察电流波形，注意波形的形状、幅度、频率等特征，并根据电流波形分析电路工作状态，进行故障诊断。

应用领域

• 电源设计和测试：用于测量电源输出电流、纹波电流和瞬态电流，评估电源性能和稳定性。

• 电机控制系统：测量电机相电流和直流母线电流，分析和优化电机控制策略。

• 电子设备测试：测量电路板上的电流分布和功耗，评估设备性能和能效。

• 电路故障诊断：检测异常电流，定位故障点和分析故障原因。
