结构

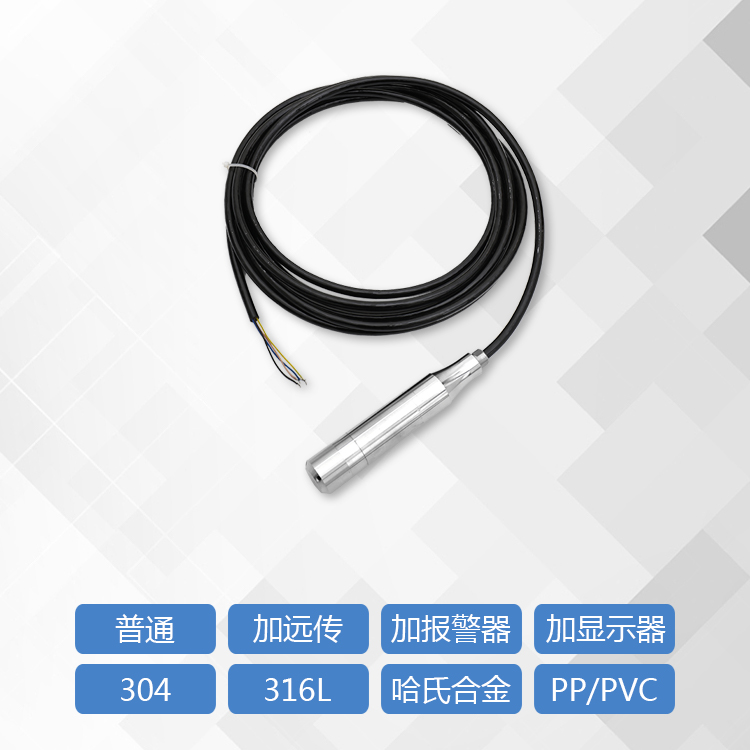

这种两线制液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号。

JZYB 投入式液位计 压力测量 纸浆池 邯郸

参数

量程：0～7,10,20,35,70,100m或定制；

精度等级：0.1%FS；0.5%FS（可选）；

防护等级：IP68；

输出信号：RS485、4–20mA（可选）；

供电电源：9V～36V DC；

环境温度：–10℃～80℃；

结构材料： 外壳：不锈钢316L

密封圈：氟橡胶

膜片：不锈钢316L

电缆：φ7.2mm聚氨酯电缆

防爆等级：Exd【ia】IICT6

特点

稳定性好，精度高

直接投入到被测介质中，安装使用相当方便。

固态结构，无可动部件，使用周期长，从水、油到粘度较大的糊状都可以进行测量

不受被测介质起泡、沉积、电气特性的影响

宽范围的温度补偿。

具有电源反相极性保护及过载限流保护。

JZYB 投入式液位计 压力测量 纸浆池 邯郸

应用

投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。简单的调校和灵活的安装方式为用户轻松地使用提供了方便。液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线，该液位计可选择带有重锚的传感器，这种液位计应用在有波动或急流的液体环境中。
