绝缘电阻测试仪，又称兆欧表、摇表，是一种专门用于测量电气设备绝缘电阻的仪器。以下是关于它的详细介绍：

工作原理

绝缘电阻测试仪通常由高压电源、测量电路和显示部分组成。其工作原理是通过内部的高压电源向被测电气设备施加一个直流高压，一般为 500V、1000V 或 2500V 等，然后测量在这个高压下流经绝缘电阻的泄漏电流，根据欧姆定律R=IU（其中R为绝缘电阻，U为施加的电压，I为泄漏电流），计算出绝缘电阻值，并直接显示在仪器的显示屏上。

主要功能

• 测量绝缘电阻：这是其最主要的功能，能够准确测量各种电气设备、线路、电缆等的绝缘电阻，帮助判断设备的绝缘性能是否良好。例如，对于电动机、变压器等设备，通过测量其绕组与外壳之间、绕组与绕组之间的绝缘电阻，可以及时发现绝缘层是否存在老化、破损等问题。

• 不同电压等级选择：为适应不同电气设备的绝缘测试要求，绝缘电阻测试仪通常提供多种电压等级可供选择。一般来说，对于低压电气设备，可选择 500V 或 1000V 的测试电压；对于高压电气设备，则需要使用 2500V 或更高电压等级进行测试。这样可以更全面地检测设备在不同工作电压下的绝缘性能。

• 具备保护功能：为了确保操作人员的安全和仪器的正常使用，绝缘电阻测试仪通常具备多种保护功能。例如，具有过流保护功能，当测量过程中出现电流过大的情况时，会自动切断电路，防止仪器因过载而损坏；还有反接保护功能，若测试线连接错误，仪器不会工作，避免因误操作而导致仪器损坏或测量结果不准确。

类型

• 手摇式绝缘电阻测试仪：这种类型的测试仪结构简单，操作方便，无需外部电源。它通过手摇发电机产生高压直流电源，驱动测量电路进行绝缘电阻测量。手摇式绝缘电阻测试仪适用于野外作业、无市电供应的场所，以及对精度要求不是特别高的场合。但由于手摇速度难以保持稳定，可能会对测量结果的准确性产生一定影响。

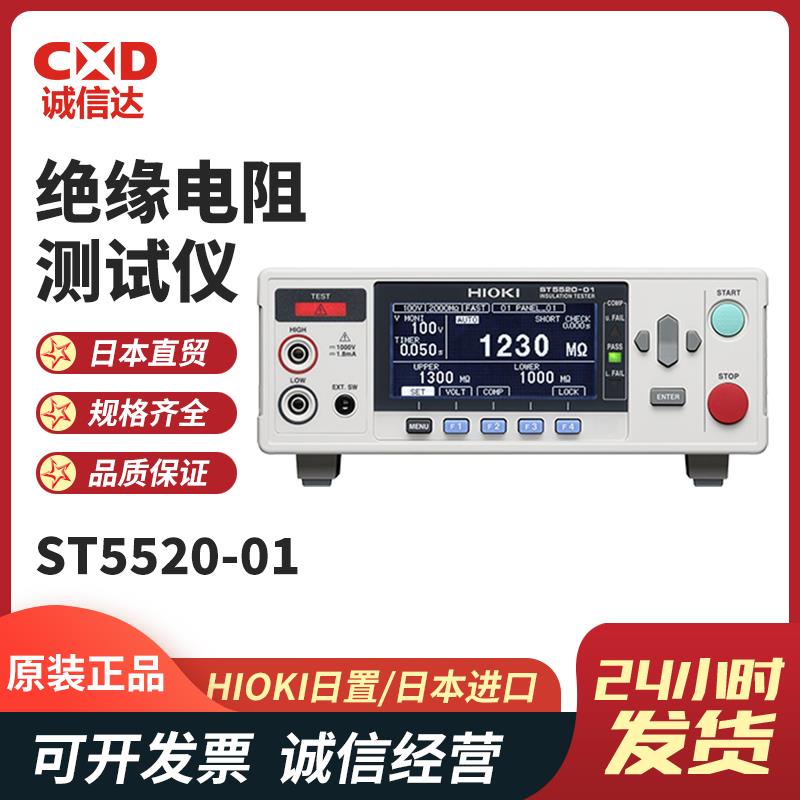

• 电子式绝缘电阻测试仪：电子式绝缘电阻测试仪采用电子电路产生稳定的高压直流电源，具有测量精度高、读数准确、操作简便等优点。它通常配备有液晶显示屏，能够直观地显示测量结果，并且可以存储测量数据，方便用户进行后续查询和分析。电子式绝缘电阻测试仪还可以通过接口与计算机连接，实现数据的传输和管理，广泛应用于电力、电子、通信等行业的电气设备绝缘测试。

• 智能型绝缘电阻测试仪：智能型绝缘电阻测试仪在电子式绝缘电阻测试仪的基础上，增加了更多的智能化功能。例如，它可以自动识别被测设备的绝缘电阻范围，自动选择合适的测试电压和量程，提高测量效率和准确性。此外，智能型绝缘电阻测试仪还具备故障诊断功能，能够对测量过程中出现的异常情况进行自动诊断和提示，帮助用户快速定位问题。一些高端的智能型绝缘电阻测试仪还支持蓝牙、Wi-Fi 等无线通信功能，方便用户通过手机或平板电脑进行远程控制和数据传输。

•

•

•

选购指南

• 测量范围：根据实际需要测量的绝缘电阻范围来选择合适的测试仪。一般来说，电气设备的绝缘电阻值范围较广，从几十千欧到几十兆欧甚至更高，因此需要选择具有足够宽测量范围的绝缘电阻测试仪，以确保能够准确测量各种设备的绝缘电阻。

• 精度要求：对于一些对绝缘性能要求较高的电气设备，如高压变压器、高压电缆等，需要选择精度较高的绝缘电阻测试仪，一般要求测量精度在 ±5% 以内。而对于一些普通的低压电气设备，精度在 ±10% 左右的测试仪通常可以满足要求。

• 电压等级：根据被测电气设备的额定电压来选择相应电压等级的绝缘电阻测试仪。一般来说，测试电压应高于设备的额定电压，但不能过高，以免损坏设备的绝缘层。例如，对于额定电压为 380V 的低压电动机，可选择 500V 或 1000V 的绝缘电阻测试仪；对于 10kV 及以上的高压电气设备，则需要选择 2500V 或更高电压等级的测试仪。

• 功能特性：考虑测试仪是否具备一些特殊功能，如数据存储、打印功能、自动量程切换功能等。如果需要对大量电气设备进行绝缘测试，并对测试数据进行管理和分析，那么具备数据存储和打印功能的测试仪会更加方便。而自动量程切换功能可以提高测量效率，减少人为操作误差。

使用与维护

• 使用方法：在使用绝缘电阻测试仪之前，首先要切断被测设备的电源，并将其接地放电，以确保人身安全和测量结果的准确性。然后，将测试仪的测试线分别连接到被测设备的被测部位和接地端，选择合适的测试电压和量程，按下测试按钮进行测量。在测量过程中，要保持测试仪的稳定，避免晃动和干扰。测量完成后，先断开测试线与被测设备的连接，再关闭测试仪电源。

• 定期校准：绝缘电阻测试仪需要定期进行校准，以保证测量结果的准确性。校准周期一般为一年，可以将仪器送到专业的计量校准机构进行校准，也可以使用标准电阻进行自校准。在进行自校准时，要按照仪器的使用说明书进行操作，确保校准过程的准确性和可靠性。

• 日常维护：保持绝缘电阻测试仪的清洁和干燥，避免仪器受到潮湿、灰尘和腐蚀性气体的影响。定期检查测试仪的测试线和探头是否有损坏或老化现象，如有损坏应及时更换。同时，要注意检查仪器的电池电量或电源适配器是否正常，确保仪器在使用时能够正常工作。另外，在不使用仪器时，应将其存放在安全、干燥的地方，避免受到碰撞和挤压。
