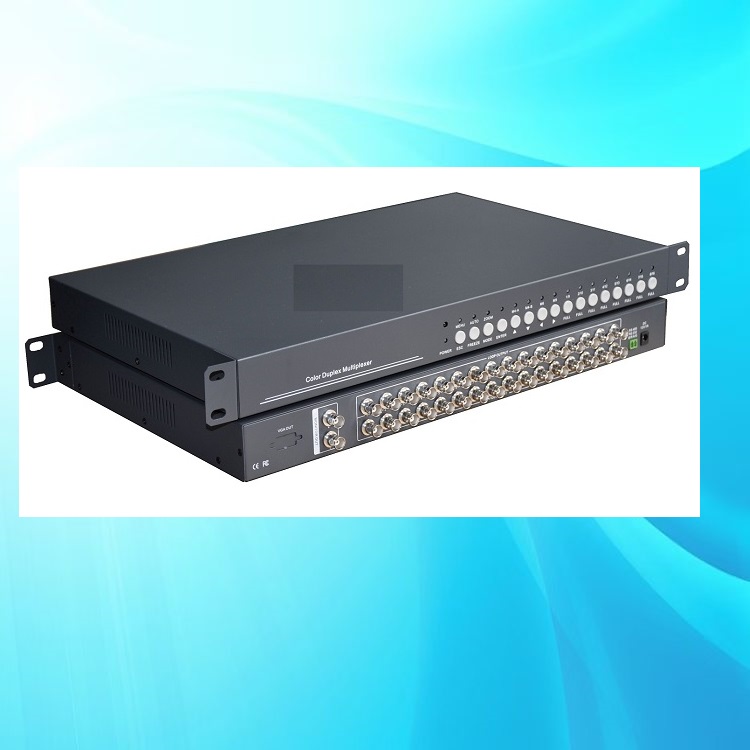

产品名称： 16路画面分割器

产品型号： GY22-YK-TC16L

主要功能

1、中、英文操作菜单

2、断电记忆保存功能

3、NTSC/PAL 制式自动识别功能

4、实时16画面显示，12画面显示，九画面显示，四画面显示，二画面显示

5、单画面全屏幕显示

6、画中画显示模式：1 画中画，2画中画

7、自动顺序显示模式

8、高解析度画面质量,通道画质独立调整

9、高品质画面冻结功能

10、ZOOM电子放大功能

11、支持红外线遥控器操作

12、支持RS232/RS485实现远程控制

13、支持VGA高清输出（高支持1600*1200）（选购）

14、带环通功能

参数： 　 　

视频标准：PAL：25帧／秒；NTSC：30帧／秒

VGA分辨率：1280*1024 / 1024*768 　 　

分 辨 率：PAL：720×576；NTSC：720×480　 　

视频输入：16路视频输入　峰值：1Vp-p　阻抗：75Ω 　

视频输出：2路视频输出　峰值：1Vp-p　阻抗：75Ω

1路VGA输出（选购）

输入电压：DC12V(420mA)

电源功耗：5W　 　

环境温度：-30℃～60℃ 　

净 重：2.0kg 　

尺 寸：440mm（长）×288mm（宽）×48mm（高）

应用

适用于工业自控系统监测，电子机械设备，仪器仪表监测，医疗设备、美容行业图像比对，

视频监视器，户外广告屏显示，地铁监控等特殊监控行列

可以根据客户不同需求ODM/OEM
