网络分析仪电阻套件是与网络分析仪配合使用的一系列电阻相关组件，通常包含多种不同阻值的电阻器及配套的连接器件等，以下是其详细介绍：

网络分析仪电阻套件组成部分

• 精密电阻器：这是电阻套件的核心部分，通常具有高精度、低温度系数和低噪声等特性。阻值范围广泛，涵盖从几欧姆到数兆欧姆甚至更高的阻值，以满足不同网络分析场景下的需求。例如，在一些对阻抗匹配要求严格的高频电路测试中，可能需要使用到精度高达 0.1% 甚至更高的精密电阻。

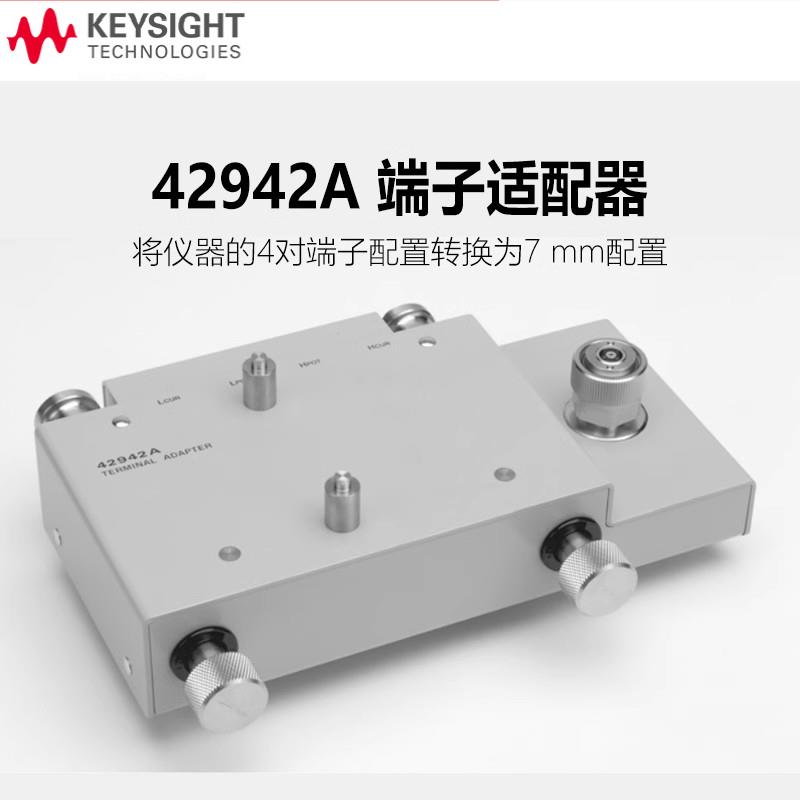

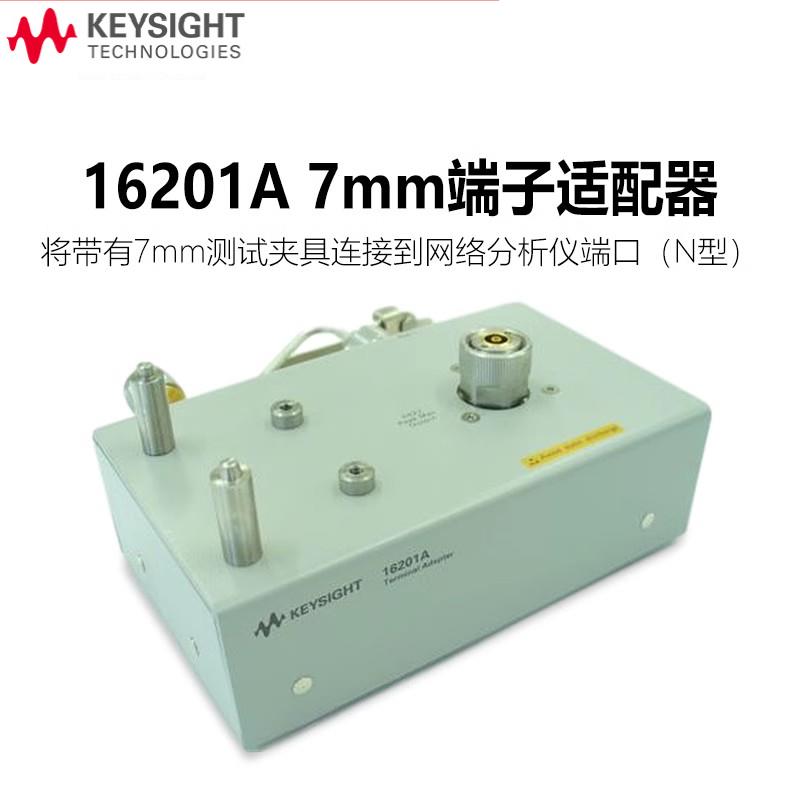

• 电阻适配器：用于将电阻器与网络分析仪的测试端口或被测电路进行连接，确保良好的电气接触和信号传输。适配器的类型和规格可能因网络分析仪的型号以及测试需求而异，常见的有同轴适配器、香蕉插头适配器等，以适应不同类型的测试端口和连接方式。

• 测试夹具：为了方便对电阻进行准确测量和固定，电阻套件中还可能包含专门的测试夹具。这些夹具能够提供稳定的机械支撑和电气连接，减少外界因素对测量结果的影响。例如，对于一些微小的表面贴装电阻，需要使用高精度的专用夹具来确保测量的准确性。

网络分析仪电阻套件功能与用途

• 校准网络分析仪：电阻套件可用于校准网络分析仪，通过测量已知阻值的精密电阻，来验证和调整网络分析仪的测量准确性。这有助于确保网络分析仪在不同频率和测量范围内都能提供可靠的测量结果，是保证测量精度的重要步骤。

• 模拟电路元件：在电路设计和测试中，可以使用电阻套件中的电阻器来模拟实际电路中的各种电阻元件，以便通过网络分析仪对电路的频率响应、阻抗特性等进行分析和评估。例如，在设计射频滤波器时，通过使用不同阻值的电阻来构建等效电路模型，然后利用网络分析仪测量其散射参数，从而优化滤波器的性能。

• 阻抗匹配：在射频和微波电路中，实现良好的阻抗匹配对于保证信号的高效传输和减少反射至关重要。电阻套件中的电阻可以与其他元件（如电容、电感）一起组成阻抗匹配网络，通过网络分析仪的测量和调整，使电路在特定频率下达到最。佳的阻抗匹配状态，提高信号传输效率，降低反射损耗。

网络分析仪电阻套件选择与使用

• 根据网络分析仪型号选择：不同型号的网络分析仪可能具有不同的测试端口类型、测量范围和精度要求，因此需要选择与之兼容的电阻套件。例如，某些网络分析仪具有特定的同轴测试端口，那么就需要选择配备相应同轴适配器的电阻套件，以确保与仪器的良好连接和准确测量。

• 考虑阻值范围和精度：根据实际测试需求，选择具有合适阻值范围和精度的电阻套件。如果需要测量高精度的射频电路阻抗，那么就需要选择包含高精度精密电阻的套件，其阻值精度可能需要达到 0.01% 或更高。同时，要确保套件中的阻值范围能够覆盖所需测量的电路阻抗范围。

• 正确使用和操作：在使用电阻套件时，要严格按照网络分析仪的操作手册以及电阻套件的说明书进行操作。正确连接电阻器、适配器和测试夹具，避免因连接不当导致的测量误差。此外，还需要注意电阻的功率承受能力，避免在测试过程中因功率过大而损坏电阻器。
