示波器探头是示波器的重要附件，用于将被测信号引入示波器进行测量和分析。以下是关于示波器探头的详细介绍：

示波器探头作用

• 信号传输：将被测电路中的电信号准确地传输到示波器的输入端，确保信号的完整性和准确性，以便示波器能够对信号进行采样、处理和显示。

• 阻抗匹配：探头具有特定的输入阻抗，能够与被测电路和示波器的输入阻抗相匹配，减少信号反射和失真，保证测量的准确性。不同类型的探头适用于不同的阻抗匹配要求，例如高阻抗探头适用于测量高阻抗电路，50Ω 探头常用于射频电路测量。

• 信号调理：一些探头具有信号调理功能，如衰减、放大、滤波等。衰减探头可以将高电压信号按一定比例衰减到示波器能够承受的范围；有源探头中的放大器可以增强微弱信号，提高示波器的测量灵敏度；滤波探头则可以滤除信号中的高频噪声或特定频率成分，使测量结果更清晰。

示波器探头类型

• 无源探头：

• 高阻抗无源探头：具有高输入阻抗（通常为 1MΩ 或更高），对被测电路的负载效应小，适用于测量一般的低频信号和高阻抗电路。它通过电阻分压器实现信号衰减，常见的衰减比例有 1:1、10:1、100:1 等。例如，10:1 的无源探头将输入信号衰减为原来的十分之一，以适应示波器的输入电压范围。

• 50Ω 无源探头：输入阻抗为 50Ω，主要用于测量射频和微波信号，能够与 50Ω 的传输线和射频源良好匹配，减少信号反射。在高频测量中，如无线通信系统中的射频信号测量，50Ω 无源探头应用广泛。

• 有源探头：

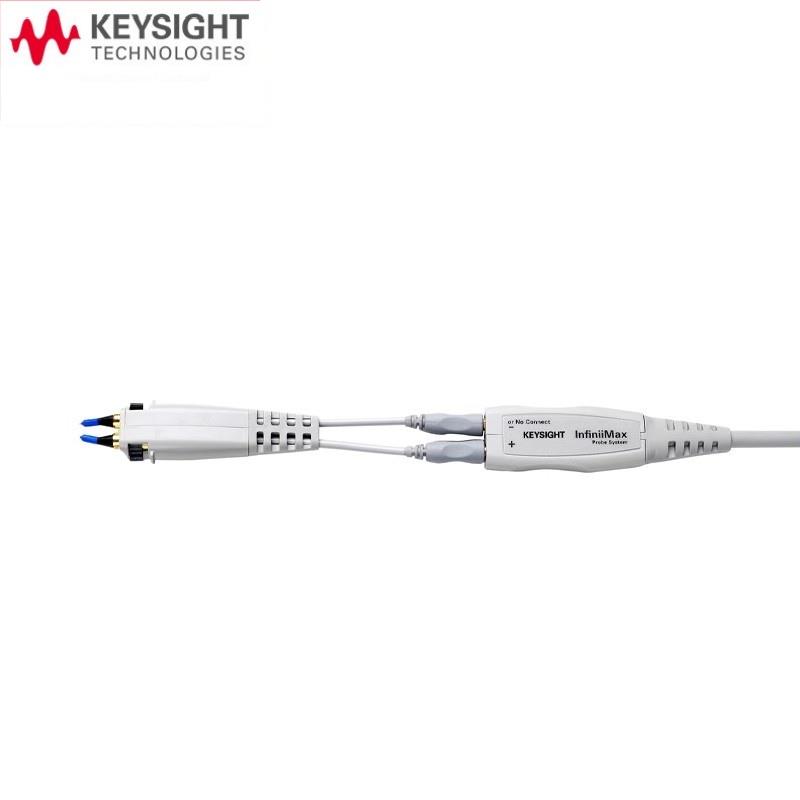

• 电压有源探头：内置放大器，能够对微弱信号进行放大，提高示波器的测量灵敏度。常用于测量高速数字信号、微弱的模拟信号以及小信号的瞬态变化。例如，在测量芯片引脚的微弱信号时，电压有源探头可以将信号放大到示波器能够准确测量的水平。

• 电流有源探头：用于测量电流信号，通过检测被测电路中的磁场来感应电流，并将其转换为电压信号输入到示波器中。电流有源探头具有良好的低频和高频响应，可用于测量各种类型的电流，包括直流电流和交流电流，在电源电路、电机驱动电路等领域有广泛应用。

示波器探头主要参数

• 带宽：指探头能够准确测量的信号频率范围。一般来说，探头的带宽应至少是被测信号最。高频率的 3 - 5 倍，以保证信号的保真度。例如，要测量 100MHz 的方波信号，探头的带宽应选择 300MHz - 500MHz 或更高。

• 上升时间：反映探头对快速变化信号的响应能力，上升时间越短，探头能够更准确地捕捉到信号的快速上升沿和下降沿。上升时间与带宽成反比关系，带宽越高，上升时间越短。

• 输入阻抗：包括电阻和电容成分，决定了探头对被测电路的负载效应。高阻抗探头的输入电阻通常为 1MΩ，输入电容在几皮法到几十皮法之间；50Ω 探头的输入电阻为 50Ω，输入电容较小，一般在 1pF 以下。

• 衰减比：对于无源探头，衰减比表示输入信号与输出到示波器信号之间的比例关系。如 10:1 的衰减探头，将输入信号衰减为原来的十分之一后输入到示波器，这样可以扩展示波器的测量电压范围。
