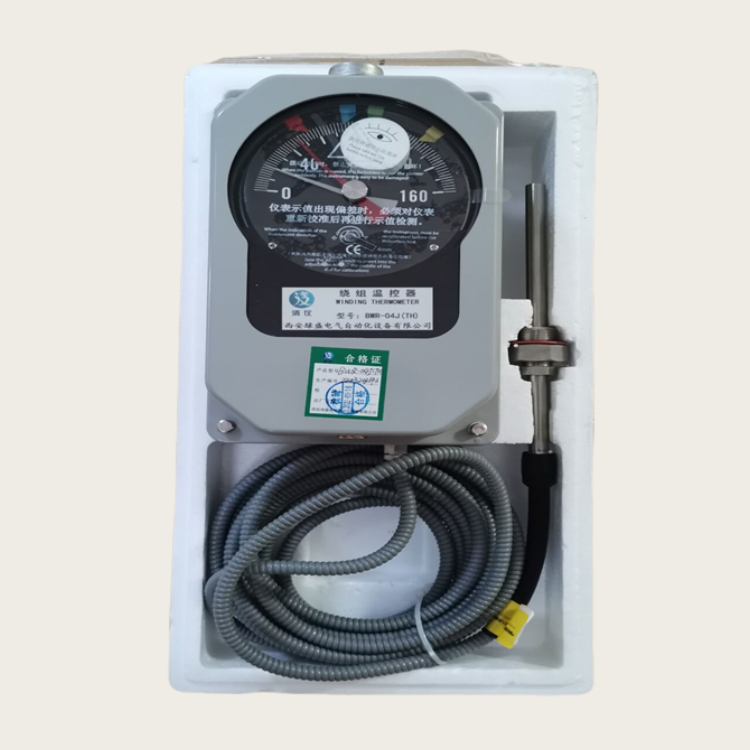

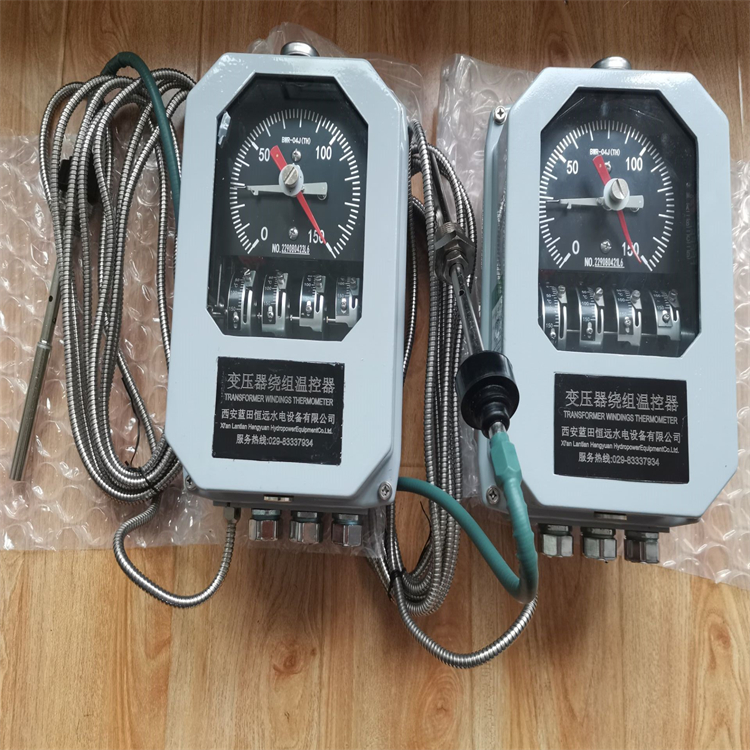

变压器绕组温度控制器BWR-04J(TH)导线长度

变压器绕组温度控制器BWR-04J(TH)导线长度

BWR-04型系列变压器用绕组温度控制器(以下简称绕组温控器)是专为油浸式电力变压器设计的，采用“热模拟”方法间接测量变压器绕组温度的专用仪表。

变压器绕组温度T1为变压器顶层油温T2与绕组对油的温升△T之和即T1＝T2＋△T。绕组对油的温升△T决定于变压器绕组电流，电流互感器二次侧电流正比于绕组电流，绕组温控器工作原理是通过电流互感器取出与负荷成正比的电流，经变流器调整后，输入到绕组温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生一个比油温高一个温差的温度指示值。绕组温控器就是用这种间接的方法得到绕组温度的平均指示值。

绕组温度控制器主要技术指标

1.BWR-04绕组温控器主要技术指标：

(1)正常环境温度：(-40～+55)℃

(2)温度测量范围：(0～150)℃

(3)指示精度：±3℃

(4)控制性能：

①设定范围：全量程可调     ②设定精度：±3℃

③开关差：6±2℃           ④额定功率：AC250V/15A

(5)标准设定点：K1＝55℃  K2＝75℃  K3＝90℃  K4＝130℃

(6)防护等级：IP55

2.变流器技术指标：

(1)正常环境温度：(-40～55)℃

(2)防护等级：IP55
