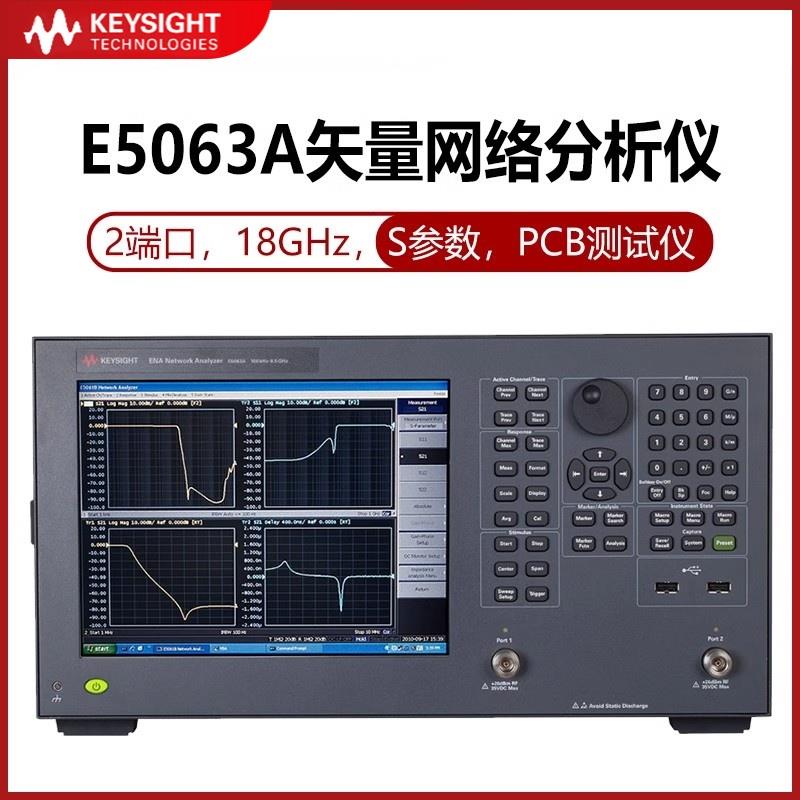

矢量网络分析仪是一种电磁波能量测试设备，在射频微波领域应用广泛，以下将从其工作原理、结构组成、技术指标、应用领域等方面进行详细介绍：

• 矢量网络分析仪工作原理

• 信号产生：内部的高性能信号源由振荡器、调制器、功率放大器等元件组成，可产生稳定、可调的射频信号，其频率范围、功率电平、调制方式等参数能根据测试需求设置。

• 信号发送与接收：通过测试电缆将射频信号发送到被测电路网络的输入端口，同时经接收电缆接收来自网络输出端口的反射和传输信号，这些信号再经过定向耦合器、开关等元件进行分离和选择。

• 信号处理：接收到的反射和传输信号送入幅相接收机，将射频信号转换为中频信号，并进行模数转换、滤波、放大等处理，以提取出信号的幅度和相位信息。

• 数据分析：处理后的信号数据由高速数字处理器根据预定算法计算得出被测电路网络的散射参数（S 参数），S 参数可描述电路网络在不同频率下的传输、反射等特性。

• 结果显示：测量得到的 S 参数数据通过显示器以表格、曲线图等多种形式显示，方便用户直观了解电路网络的性能表现。




•


• 矢量网络分析仪结构组成

• 信号源：是产生稳定、可调射频信号的核心部件，为测试提供激励信号。

• 测试接口：用于连接被测电路网络和矢量网络分析仪，确保信号在传输过程中的稳定性和可靠性。

• 幅相接收机：接收反射和传输信号，并提取幅度和相位信息，是实现高精度信号处理的关键部件。

• 高速数字处理器：作为控制中心，处理信号数据并计算 S 参数，其运算速度和精度对实时测量至关重要。

• 显示器：采用高分辨率彩色显示屏，以多种形式显示测量数据，便于用户观察和分析。

• 矢量网络分析仪技术指标

• 频率范围：仪器能够进行测量的最，低频率到最，高频率的区间，如 300kHz-67GHz 等，宽频率范围适用于多种信号种类和应用场景。

• 频率分辨率：能够区分的最，小频率间隔，体现仪器在频率维度上的精细测量能力，较低的频率分辨率有助于分析信号细节特征。

• 动态范围：仪器能够准确测量的最，大信号幅度与最，小信号幅度之比，通常以 dB 为单位，较大的动态范围可同时测量强信号和弱信号，保证测量准确性和完整性。

• 功率测量精度：测量信号功率的准确程度，一般以 dB 为单位表示误差范围，精，确的功率测量对于评估信号强度及器件性能非常重要。

• 幅度测量精度：测量信号幅度的准确程度，以 dB 为单位给出误差范围，高精度的幅度测量对于评估器件的增益、损耗等性能至关重要。

• 相位测量精度：测量信号相位的准确程度，一般以度为单位，相位测量精度对于分析信号的传输延迟、相位噪声等特性非常重要。

• S 参数测量精度：S 参数包括 S11、S21、S12、S22 等，其测量精度反映了仪器对被测网络反射和传输特性测量的准确程度，是准确评估射频和微波器件及网络性能的基础。

• 扫描速度：完成一次频率扫描或测量所需的时间，扫描速度影响测试效率，在生产线快速测试大量器件时，需要仪器具有较高的扫描速度。

• 端口数量：常见有 2 端口、4 端口等，端口数量决定了仪器能够同时测量的网络参数数量和复杂程度，4 端口矢量网络分析仪适用于更复杂的网络测试。
