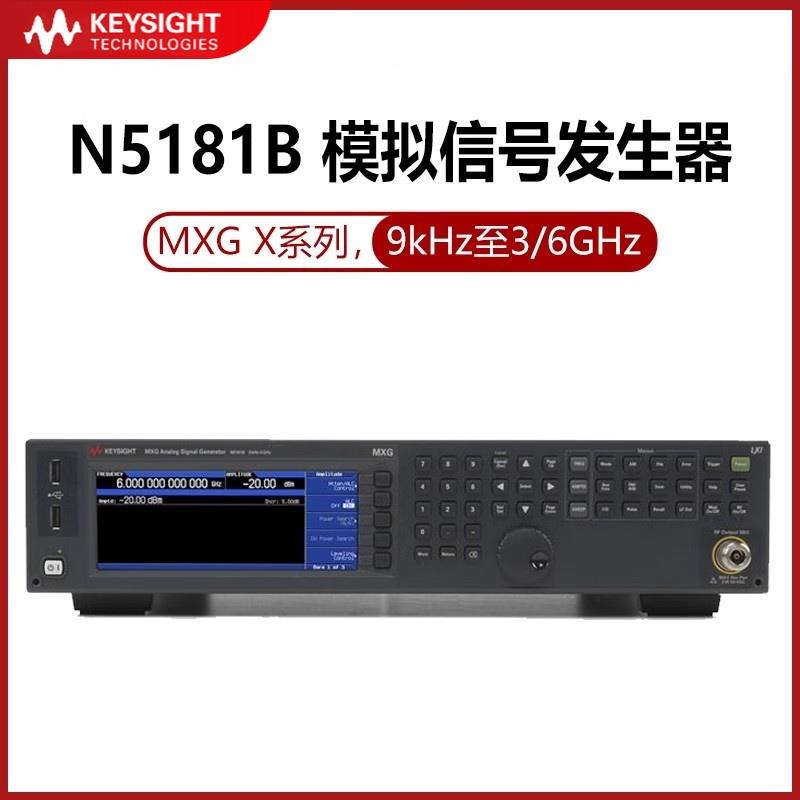

射频模拟信号发生器是一种能产生射频频段模拟信号的电子仪器，在通信、雷达、电子对抗、卫星导航等领域应用广泛。以下是其相关介绍：

射频模拟信号发生器工作原理

• 射频模拟信号发生器一般由频率合成器、调制器、放大器、滤波器等部分组成。频率合成器产生稳定的射频载波信号，通过调制器可以对载波进行幅度调制、频率调制或相位调制等，以模拟各种不同的信号形式。放大器用于增强信号的功率，滤波器则用于滤除不需要的杂散信号，使输出的射频信号具有较高的纯度和稳定性。

射频模拟信号发生器功能特点

• 频率范围宽：能覆盖从几十千赫兹到几十吉赫兹甚至更高的频率范围，可满足不同应用对射频信号频率的要求。

• 频率精度高：频率准确度通常可达 10^(-6) 至 10^(-9) 量级，能为各种高精度的射频系统提供稳定的信号源。

• 调制方式多样：支持幅度调制（AM）、频率调制（FM）、相位调制（PM）以及脉冲调制等多种调制方式，并且可以灵活设置调制参数，如调制频率、调制深度等。

• 输出功率可调：输出功率范围一般在 - 120dBm 至 + 20dBm 左右，可根据实际需求通过衰减器等装置进行精，确调节，以适应不同的测试和应用场景。

• 信号纯度高：具有低的谐波失真和杂散抑制比，一般谐波抑制能达到 - 40dBc 以下，杂散抑制优于 - 70dBc，保证了输出信号的质量和准确性。

应用领域

• 通信领域：用于模拟各种无线通信信号，如 GSM、CDMA、WCDMA、LTE 等标准的射频信号，对通信设备进行测试和校准，包括基站、手机、无线网卡等设备的研发、生产和检测。

• 雷达系统：产生模拟雷达发射信号，用于雷达系统的性能测试、调试以及雷达目标模拟器的信号源。通过设置不同的频率、调制方式和脉冲参数，可以模拟各种不同类型的雷达信号，如脉冲雷达信号、调频连续波雷达信号等。

• 电子对抗：模拟敌方雷达或通信信号，用于电子对抗设备的研发、测试和训练。通过产生复杂的射频模拟信号，模拟真实的战场电磁环境，以检验和提高电子对抗设备的性能和作战能力。

• 卫星导航：在卫星导航系统的测试中，作为卫星信号模拟器，产生模拟的卫星导航信号，用于测试接收机的性能、精度以及抗干扰能力等。可以模拟不同卫星的信号特征、轨道参数和传播环境，为卫星导航接收机的研发和测试提供有力支持。

使用注意事项

• 正确连接与设置：在使用时，需根据实际需求正确连接信号发生器与其他设备，并合理设置仪器的各项参数，包括频率、功率、调制方式等，确保输出的信号符合测试要求。

• 避免过载与损坏：注意信号发生器的输出功率范围，避免将过高功率的信号输入到其他设备中，以免损坏设备。同时，也要防止外部强信号反灌进入信号发生器，损坏内部电路。

• 定期校准：为保证信号发生器的精度和性能，需要定期对其进行校准，校准周期一般为一年左右。校准工作应由专业的计量机构或具备相应资质的技术人员进行，以确保校准结果的准确性和可靠性。

• 电磁兼容性：在使用过程中，要注意信号发生器与周围其他电子设备之间的电磁兼容性，避免相互干扰。尽量将信号发生器放置在远离其他敏感电子设备的地方，并采取必要的电磁屏蔽措施。
