盘扣式脚踏板冷弯机设备
价格:550000.00
地区:江苏省 无锡市
电 话:0510-88153918
手 机:18106153757
传 真:0510-88153918

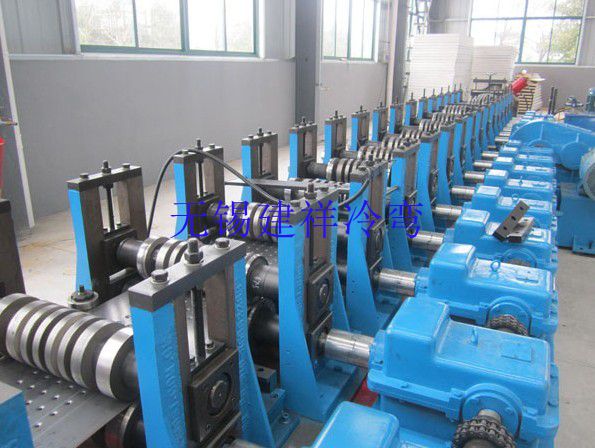

盘扣式脚踏板冷弯机设备,设备概述脚踏板冷弯机是一种专业用于将金属板材通过冷弯工艺加工成特定形状脚踏板的高效设备。其广泛应用于建筑、交通、机械制造等多个领域,为各类工程提供了高质量的脚踏板产品。该设备融合了先进的机械制造技术与自动化控制技术,具备高精度、高稳定性和高生产效率的特点。二、工作原理设备工作时,首先将成卷的金属板材放置于放料装置上,放料装置通过控制将板材平稳送出。板材随后进入校平装置,校平装置利用多组校平辊对板材进行反复碾压,消除板材在轧制或存放过程中产生的弯曲、波浪等变形,确保进入后续工序的板材平整。接着,经过校平的板材由自动送料装置按照预设的长度和速度,精准地送入连续冲孔装置。连续冲孔装置中的冲床配合特定的冲孔模具,在板材上冲出各种所需形状和尺寸的孔。完成冲孔后的板材进入高精度冷弯成型主机,主机内的轧辊模具分为多个道次,按照精心设计的成型工艺,逐步对板材施加压力,将其弯曲成脚踏板的形状。最后,成型的板材通过定尺切断装置,依据设定的长度进行精准切断,得到符合规格的脚踏板成品,再由自动收料装置进行收集整理。

铆接式脚踏板设备

铆接式脚手架设备

铆接式钢板跳设备

铆接式钢踏板设备

四、技术参数

  1. 适用材料:Q235 冷轧带钢、镀锌带钢等常见金属板材。

  1. 材料厚度:1.5 - 3.0mm(可根据客户需求定制特殊规格)。

  1. 材料宽度:200 - 600mm(可根据客户需求定制特殊规格)。

  1. 生产速度:8 - 15 米 / 分钟。

  1. 总功率:20 - 35kW(根据设备具体配置而定)。

  1. 电压:380V/415V,50Hz,3 相。

  1. 气源要求:0.5m3/Min 的气量,压力为 0.7MPa(用于部分气动元件)。

  1. 液压油型号:46# 液压油(用于液压切断等液压系统)。

  1. 齿轮油型号:18# 齿轮油(用于齿轮箱传动系统)。

  1. 轧辊材质:GCr15 数控加工,淬火处理,硬度 HRC58 - 62°。

  1. 驱动电机:变频电机驱动,调速范围广,控制精度高。

  1. 切断方式:液压切断,切断尺寸公差≤±1mm(长≤3000mm)。

  1. 操作系统:触摸屏人机界面操控,操作简单直观,方便操作人员进行参数设置和设备监控。

  1. 电气控制:采用三菱等知名品牌 PLC 程序控制,性能稳定,控制精度高,可实现复杂的生产工艺控制。

五、应用场景

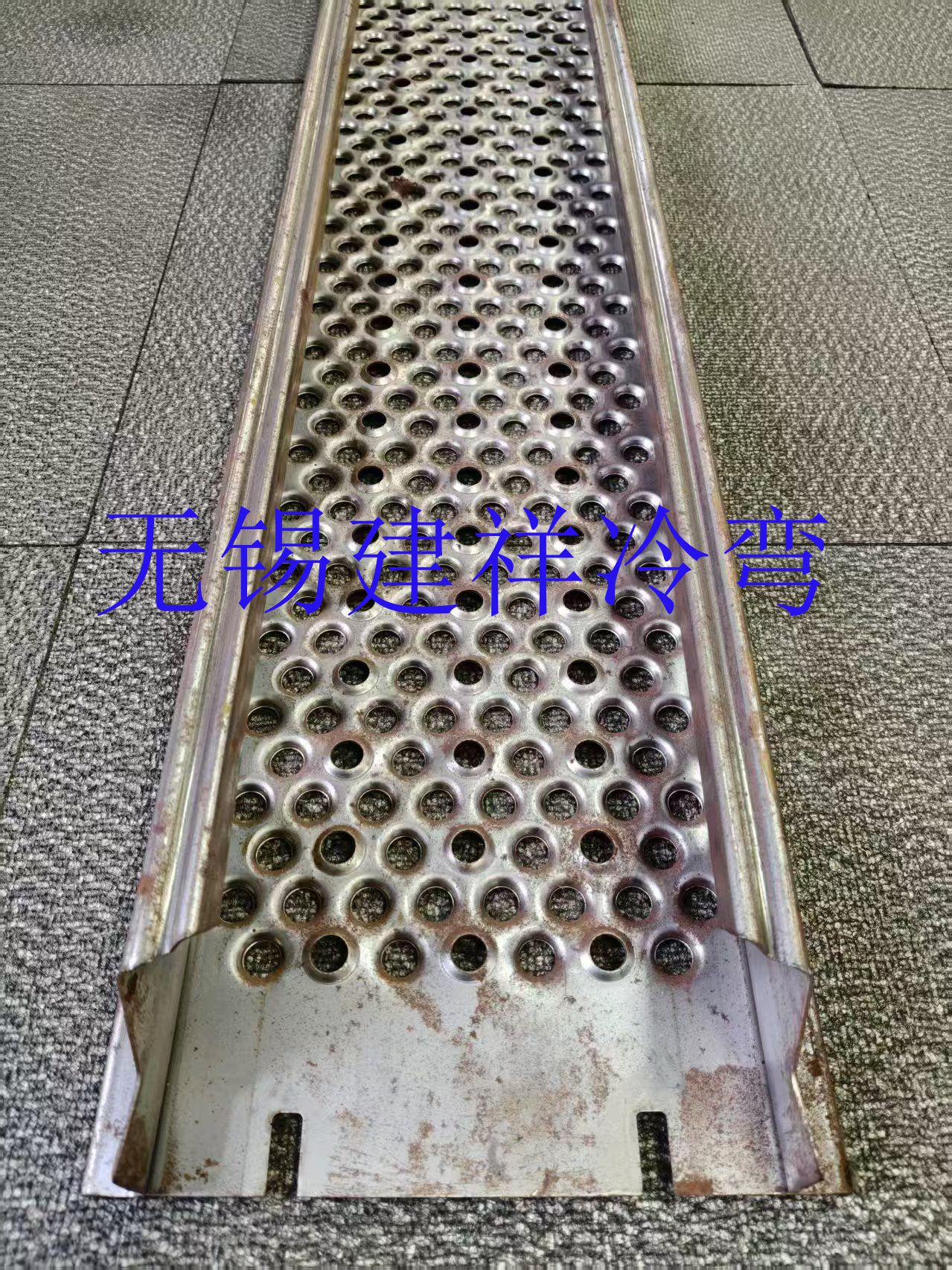

  1. 建筑行业:在建筑工地中,脚踏板作为施工人员行走和操作的平台,广泛应用于脚手架搭建、楼层间临时通道等场景。脚踏板冷弯机生产的脚踏板具有高强度、防滑性能好等特点,能够为建筑施工提供安全可靠的保障。

  1. 交通领域:在船舶制造中,船用脚踏板需要具备耐腐蚀、高强度等特性,以适应恶劣的海洋环境。脚踏板冷弯机可以生产出满足这些要求的船用脚踏板。此外,在汽车制造中,一些汽车的脚踏板也可通过该设备加工而成。

  1. 工业设备:在工厂车间、仓库等场所,用于人员通行和设备操作平台的脚踏板,也可由脚踏板冷弯机进行生产。其高效的生产能力和稳定的产品质量,能够满足工业场所对脚踏板数量和质量的需求。





企业类型

制造商

新旧程度

全新

原产地

江苏无锡

型号:

GY180

规格:

钢踏板
