英国Pico无源差分高压探头 PQ087
价格:电议
地区:广东省 深圳市
手 机:17301905220

无源差分高压探头是一种用于测量高压差分信号的示波器探头,以下将从其原理、特点、应用等维度展开介绍:

  • 工作原理:主要基于电阻分压器原理,通过多个高精度电阻组成的分压网络,将高压差分信号按一定比例衰减到示波器可以承受的电压范围,再传输到示波器进行测量和显示。同时利用差分放大原理,抑制共模信号,突出差分信号。

  • 无源差分高压探头

    用场景

    • 电力电子领域:用于开关电源、变频器、逆变器等设备的研发、调试和检修,测量功率器件的驱动信号、电压波形等无源差分高压探头。

    • 工业自动化领域:在电机驱动、高压继电器、工业控制电路等方面,可监测电路中的高压差分信号,保障设备正常运行。

    • 科研教学领域:适用于高校、科研机构的相关实验,如电力系统实验、高电压技术实验等,帮助研究人员观测和分析高压差分信号。

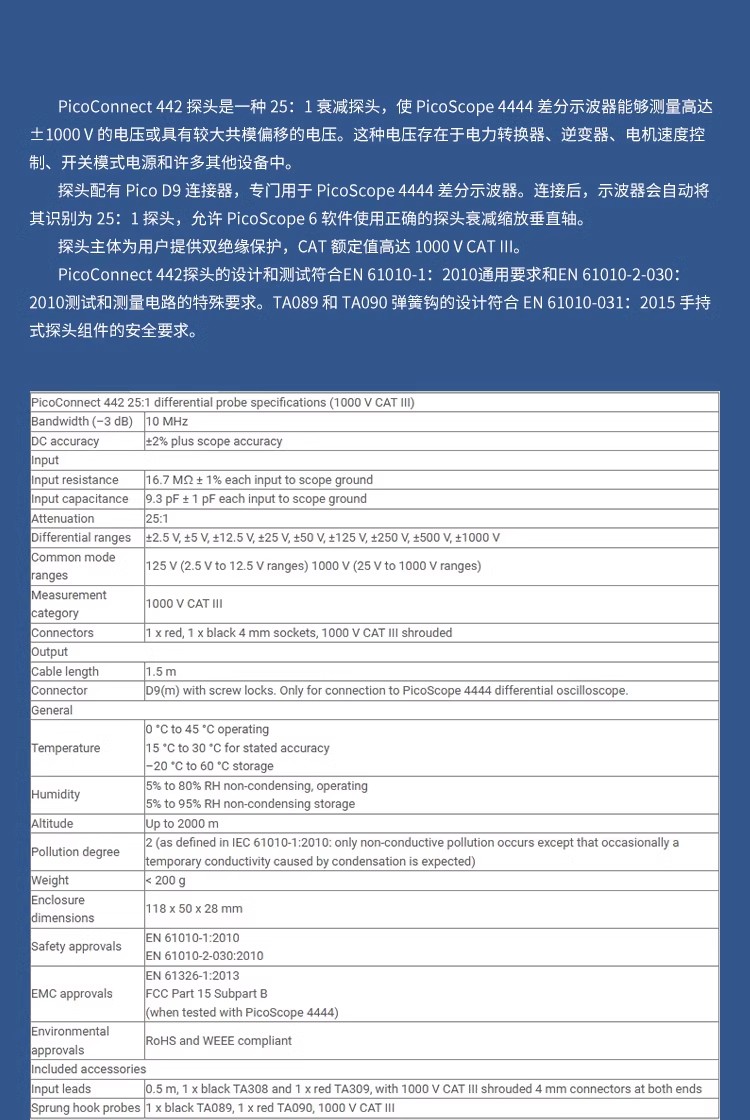

  • 详情图02.jpg详情图04.jpg

  • 无源差分高压探头主要性能指标

    • 带宽:决定探头可准确测量的信号频率范围,带宽越高,能测量的高频信号越准确。

    • 衰减比:表示输入信号与输出信号的电压比值,常见有 50:1、100:1 等,用户可根据被测信号电压选择合适的衰减比无源差分高压探头。

    • 共模抑制比(CMRR):衡量探头抑制共模信号的能力,CMRR 越高,抑制共模噪声效果越好,测量精度越高。

    • 输入阻抗:包括输入电阻和输入电容,高输入电阻和低输入电容可减少探头对被测电路的负载效应,提高测量准确性无源差分高压探头。

  • 高速数字电路测试:在计算机主板、服务器、通信设备等高速数字系统中,用于测量差分时钟信号、高速数据总线信号等,帮助工程师分析信号的完整性、时序关系和噪声等问题,确保系统的稳定运行。例如,在 USB 3.0、HDMI 等高速接口的测试中,有源差分探头可准确测量差分信号的幅度、上升沿和下降沿等参数,判断接口是否符合标准要求。

  • 模拟电路测量:对于一些采用差分放大电路的模拟设备,如音频放大器、视频放大器等,有源差分探头可用于测量差分输入和输出信号,分析放大器的性能,如增益、带宽、失真等。在电源管理电路中,也可用于测量差分电源信号,监测电源的稳定性和纹波情况。

  • 射频电路测试:在射频通信系统中,用于测量射频差分信号,如射频放大器的差分输入输出信号、天线馈线的差分信号等。帮助工程师优化射频电路的性能,提高信号的传输质量和效率。例如,在 5G 基站的射频模块测试中,有源差分探头可用于测量高速差分射频信号,确保信号的幅度、相位和频率等参数符合设计要求。


企业类型

制造商

新旧程度

全新

原产地

英国

品牌:

英国Pico

全新:

正品

质保:

一年
