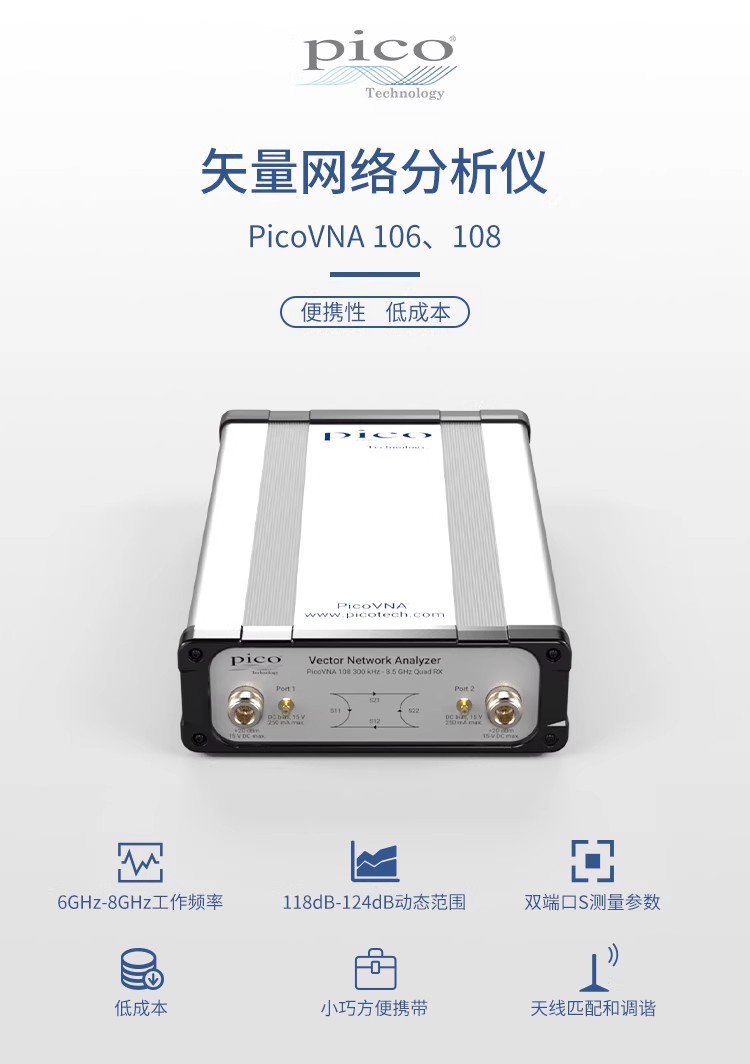

矢量网络分析仪是一种用于测量射频和微波网络特性的精密仪器，在电子工程、通信、雷达、微波器件研发等领域有着广泛的应用。以下是关于它的详细介绍：

工作原理

• 矢量网络分析仪通过向被测网络发送已知的射频信号，并测量反射信号和传输信号的幅度和相位，来获取网络的各种特性参数。它主要由信号源、接收机、测试端口、误差校正单元和数据处理单元等部分组成。信号源产生不同频率和功率的射频激励信号，通过测试端口输入到被测网络。接收机则分别测量从被测网络反射回来的信号（反射波）和经过被测网络传输的信号（传输波）的幅度和相位信息。误差校正单元用于对系统中的各种误差进行测量和补偿，以提高测量精度。数据处理单元则根据测量得到的反射波和传输波数据，计算出被测网络的各项特性参数，如散射参数（S 参数）、阻抗、增益、损耗等，并以图形或数值的形式显示出来。

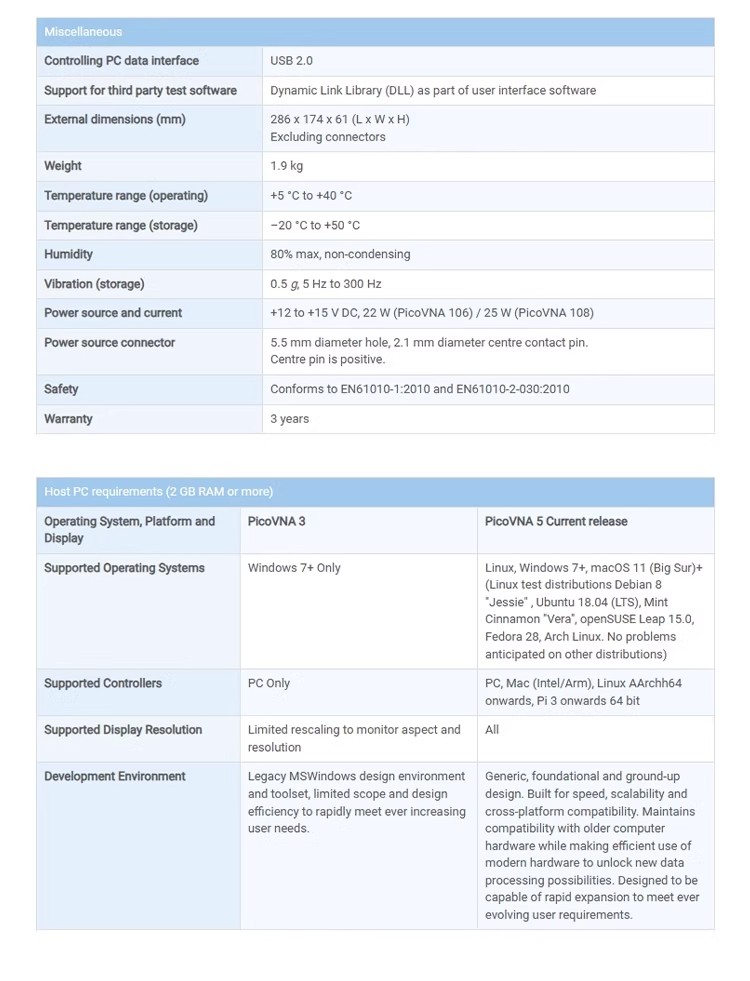

性能指标

• 频率范围：决定了仪器能够测量的射频信号频率区间，一般从几十 kHz 到几十 GHz 不等，高端仪器甚至可以覆盖到毫米波频段。

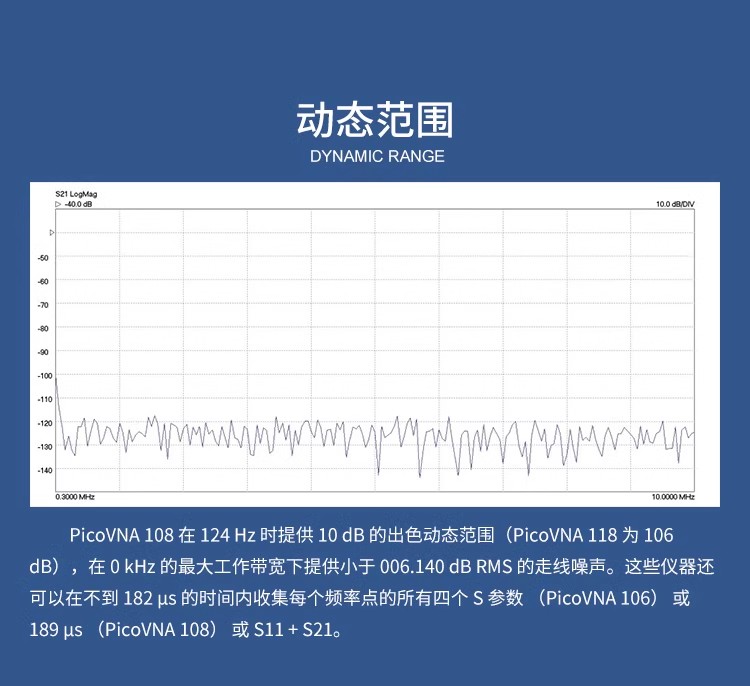

• 动态范围：表示仪器能够测量的最。大信号与最小信号之比，通常以 dB 为单位。动态范围越大，仪器能够检测到的信号幅度变化范围就越广，对于微弱信号的测量能力也就越强。

• 测量精度：包括幅度精度和相位精度，反映了仪器测量结果与真实值之间的接近程度。幅度精度一般在 ±0.1dB 到 ±1dB 之间，相位精度则在 ±1° 到 ±5° 之间，高精度的仪器可以达到更高的指标。

• 扫描速度：指仪器在一定频率范围内完成一次测量所需的时间。扫描速度越快，能够在更短的时间内获取被测网络的特性信息，对于快速测试和实时监测非常重要。

• 端口数量：常见的有单端口、双端口和四端口等。端口数量决定了仪器能够同时测量的网络参数数量和复杂度，多端口仪器可以用于测量更复杂的微波网络和进行多通道测试。

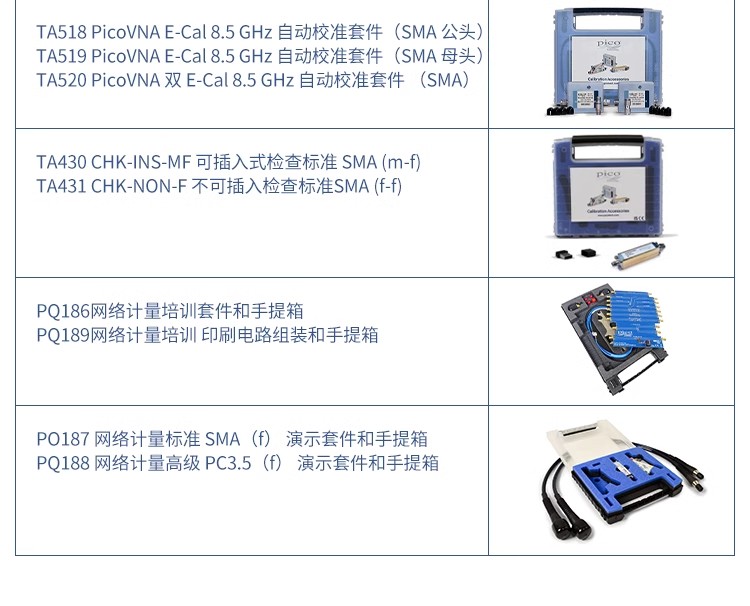

应用领域

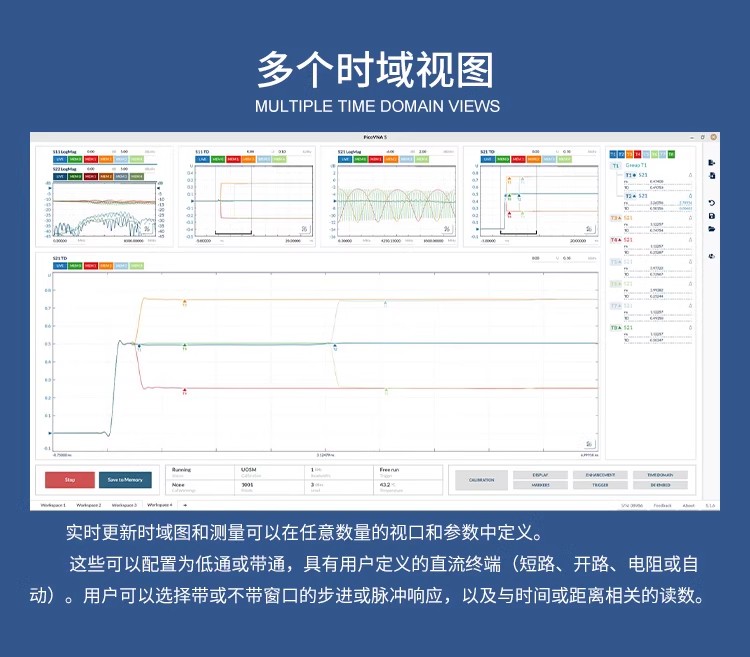

• 微波器件测试：用于测量各种微波器件，如滤波器、放大器、天线、耦合器等的性能参数。通过测量 S 参数，可以准确评估器件的插入损耗、回波损耗、增益、方向性等指标，帮助工程师优化器件设计和生产工艺。

• 通信系统设计与调试：在通信系统的研发和调试过程中，矢量网络分析仪可以用于测量射频电路和天线系统的性能，确保系统的发射和接收链路具有良好的匹配和传输特性，提高通信系统的效率和可靠性。

• 雷达系统测试：用于测试雷达系统中的微波组件和天线阵列，测量其散射特性和辐射特性，为雷达系统的性能评估和优化提供重要依据。

• 电磁兼容性（EMC）测试：在电磁兼容性测试中，矢量网络分析仪可以用于测量电子设备和系统的电磁辐射和抗干扰能力，帮助工程师发现潜在的电磁干扰问题，并采取相应的措施进行抑制和整改。

• 材料特性测量：通过测量材料对射频信号的反射和传输特性，可以计算出材料的复介电常数、复磁导率等电磁参数，为材料的研发和应用提供重要数据。
