射频信号源是一种能产生射频频段信号的电子仪器,在通信、雷达、电子对抗、广播电视等领域有着广泛应用。以下是关于它的详细介绍:
工作原理
射频信号源一般由振荡器、频率合成器、调制器、放大器等部分组成。振荡器产生原始的高频振荡信号,频率合成器则通过对振荡器的频率进行精,确控制和合成,以产生各种不同频率的射频信号。调制器可根据需要对射频信号进行幅度调制、频率调制或相位调制等,以模拟实际应用中的各种调制信号。放大器用于将信号放大到所需的功率电平,以便输出到外部设备。
性能指标

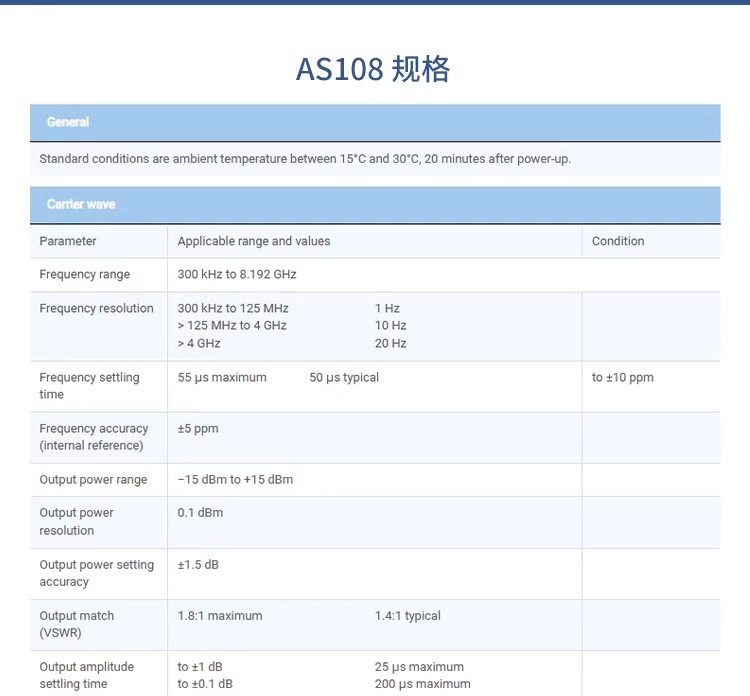

频率范围:指信号源能够产生的射频信号的频率区间,如从几十 kHz 到几十 GHz 不等,不同应用场景需要不同频率范围的信号源。
频率精度和稳定度:频率精度表示信号源输出频率与设定频率的接近程度,通常以 ppm(百万分之一)为单位;频率稳定度则反映了在一定时间内和不同环境条件下,信号源输出频率的波动程度。
输出功率:信号源输出的射频信号功率大小,一般以 dBm(毫瓦分贝)为单位,输出功率范围可从微瓦级到数瓦甚至更高。
调制方式:支持的调制类型,如 AM(调幅)、FM(调频)、PM(调相)、QAM(正交幅度调制)等,不同的通信系统和测试需求需要不同的调制方式。

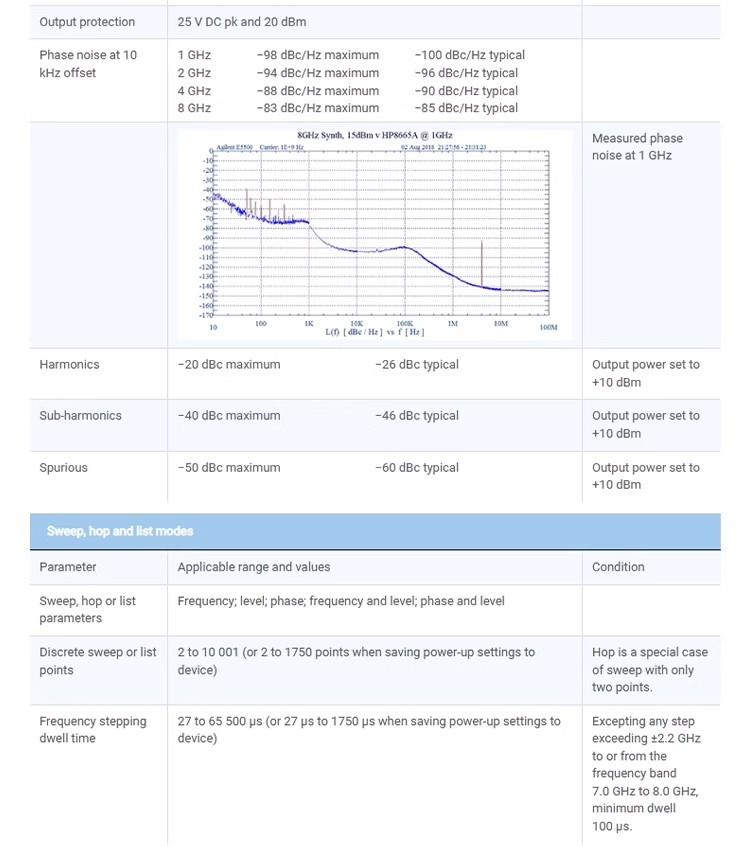

相位噪声:是衡量信号源频谱纯度的重要指标,指信号在偏离载波一定频率处的噪声功率与载波功率之比,通常用 dBc/Hz 表示,相位噪声越低,信号的质量越高。
应用领域
通信领域:用于模拟各种通信信号,如手机、基站等设备的研发和测试中,可产生不同频率、调制方式和功率的射频信号,以测试通信设备的接收和发射性能,验证通信协议的正确性。
雷达系统:为雷达发射机提供高稳定度、高精度的射频信号,作为雷达探测目标的载波信号,通过对发射信号的调制和处理,实现对目标的距离、速度和角度等信息的测量。
电子对抗:产生各种干扰信号,用于干扰敌方的通信、雷达等电子设备,同时也可用于测试我方电子设备的抗干扰能力。
广播电视:在广播电视发射系统中,射频信号源用于产生高频载波信号,经过调制后将音频、视频等节目信号发射出去,确保信号的稳定传输和高质量接收。
科研教学:在高校、科研机构的电子工程、通信工程等相关专业的教学和实验中,以及各种科研项目中,射频信号源是进行射频电路设计、信号处理、通信原理等实验和研究的重要工具。
英国Pico
正品
一年
