?示波器探头的使用方法
?选择合适的探头?:根据测量需求选择合适的探头类型,如电压探头、电流探头、差分探头等。根据被测信号的电压范围选择合适的衰减比(如1X、10X、100X等),10X衰减比是最常用的,可以减少对被测电路的影响。?1
?连接探头?:将探头的接地夹连接到被测电路的参考地(通常是电路的接地端),确保接地良好以避免噪声和干扰。将探头的探针连接到被测信号点,如果需要测量高频信号,确保探针与信号点的接触良好,避免虚接。
?示波器探头校准:大多数示波器都提供探头校准功能。将探头连接到示波器的校准信号输出端(通常是1kHz、1V的方波信号),调整探头上的校准电容或电位器,使示波器显示的波形正确无失真。确保探头的衰减比设置与示波器上的设置一致。
?设置示波器参数?:根据被测信号的频率或周期,设置合适的时间基准(Time/Div),以便在屏幕上清晰地显示信号波形。根据被测信号的电压范围,设置合适的垂直量程(Volts/Div),以确保波形在屏幕上完整显示且不过度放大或缩小。选择合适的触发模式(如自动、正常、单次等)和触发源(如CH1、CH2等),确保波形稳定显示。
?进行测量和分析?:调整示波器的垂直和水平位置,使波形在屏幕上居中显示。观察波形的形状、幅度、频率等参数。使用示波器的测量功能(如光标、自动测量等)获取信号的参数,如峰峰值、频率、周期、上升时间等。记录测量结果,并根据需要进行进一步的分析。
?
示波器探头的基本知识和维护保养建议?:
?单端探头和差分探头的区别?:单端探头用于测试接地信号,而差分探头则用于测试浮地信号。?
?示波器探头在使用前的校准?:校准是确保测量准确性的重要步骤,通常通过调整探头上可调式电容器来实现阻抗匹配。?
?示波器探头的维护保养?:保持探头的清洁,避免碰撞和摔落,定期检查探头的连接线和接口是否损坏,确保良好的电气连接。

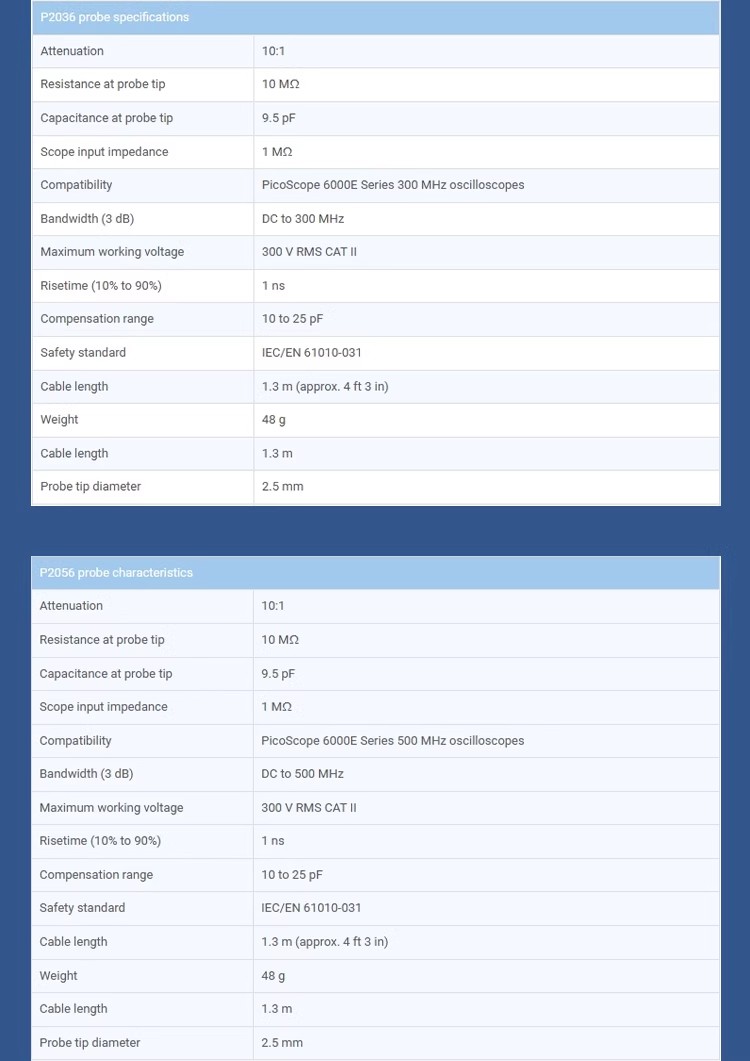

制造商
全新
英国
英国Pico
正品
一年
