有源差分探头是一种用于测量差分信号的电子测试仪器附件,在电子电路测试和分析中具有重要作用。以下是关于它的详细介绍:
工作原理
有源差分,探头内部包含有源电子元件(如放大器),能够对差分信号进行放大和处理。它通过两个输入端分别连接到被测差分信号的正端和负端,然后将差分信号转换为单端信号输出,以便示波器等测量仪器进行显示和分析。在这个过程中,有源差,分探头能够抑制共模信号,只放大差分信号,从而提高测量的准确性和抗干扰能力。

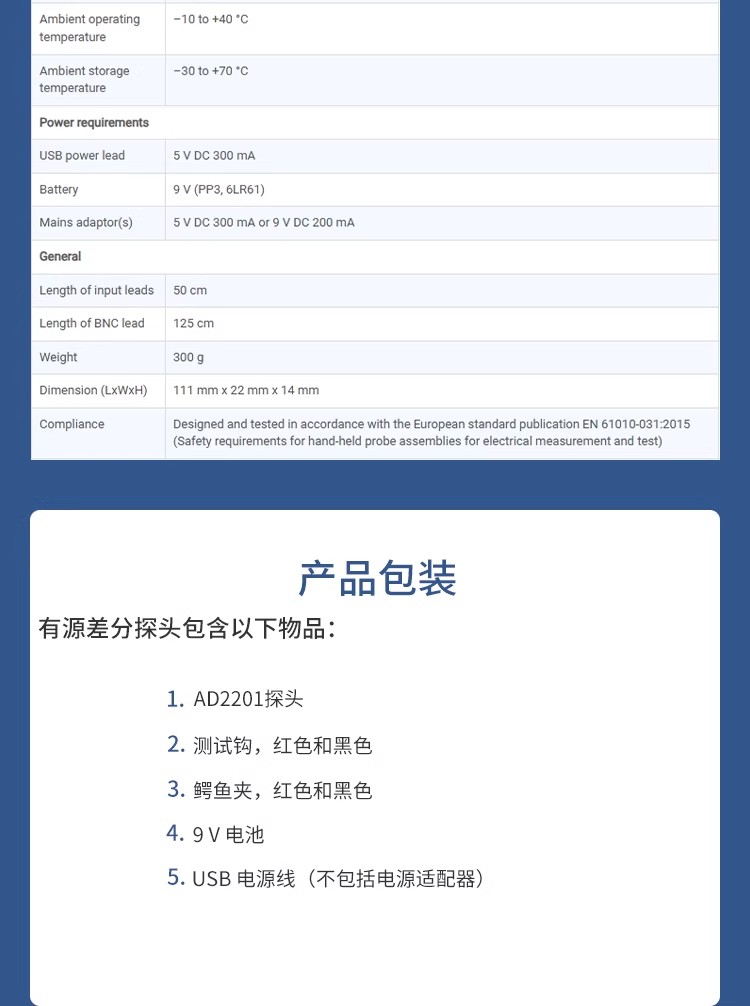

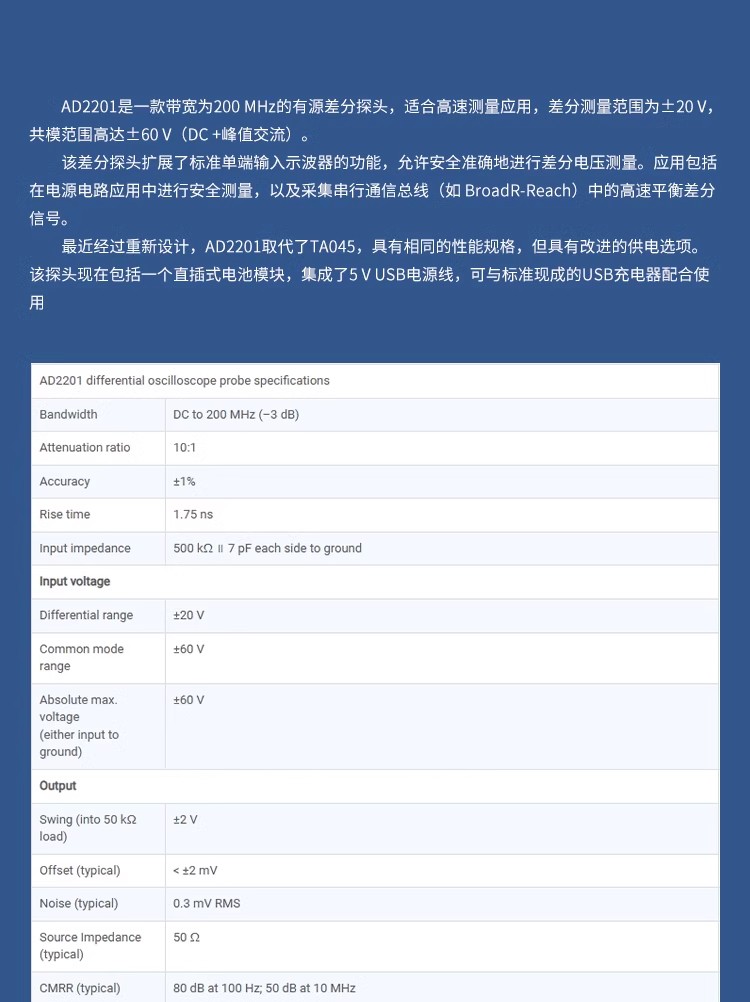

性能特点
高带宽:能够准确测量高频差分信号,一般具有几百 MHz 到数 GHz 的带宽,例如泰克 TDP300 系列有源差分探头,带宽可达 3GHz,可满足高速数字电路和射频电路等对高频信号测量的需求。
高输入阻抗:对被测电路的负载效应小,通常具有很高的输入阻抗,如 10MΩ 或更高,能够减少探头对被测电路的影响,保证测量结果的真实性。
低噪声:内部放大器等元件经过精心设计,具有低噪声特性,可避免在测量过程中引入额外的噪声,影响测量精度。例如,安捷伦 N2791A 有源差分探头的噪声水平低至 1.2mVrms(典型值)。
高精度:能精,确测量差分信号的电压、时间等参数,测量精度通常在 ±1% 到 ±3% 左右,为电路设计和调试提供准确的数据支持。
应用场景
高速数字电路测试:在计算机主板、服务器、通信设备等高速数字系统中,用于测量差分时钟信号、高速数据总线信号等,帮助工程师分析信号的完整性、时序关系和噪声等问题,确保系统的稳定运行。例如,在 USB 3.0、HDMI 等高速接口的测试中,有源差分探头可准确测量差分信号的幅度、上升沿和下降沿等参数,判断接口是否符合标准要求。
模拟电路测量:对于一些采用差分放大电路的模拟设备,如音频放大器、视频放大器等,有源差分探头可用于测量差分输入和输出信号,分析放大器的性能,如增益、带宽、失真等。在电源管理电路中,也可用于测量差分电源信号,监测电源的稳定性和纹波情况。
射频电路测试:在射频通信系统中,用于测量射频差分信号,如射频放大器的差分输入输出信号、天线馈线的差分信号等。帮助工程师优化射频电路的性能,提高信号的传输质量和效率。例如,在 5G 基站的射频模块测试中,有源差分探头可用于测量高速差分射频信号,确保信号的幅度、相位和频率等参数符合设计要求。
