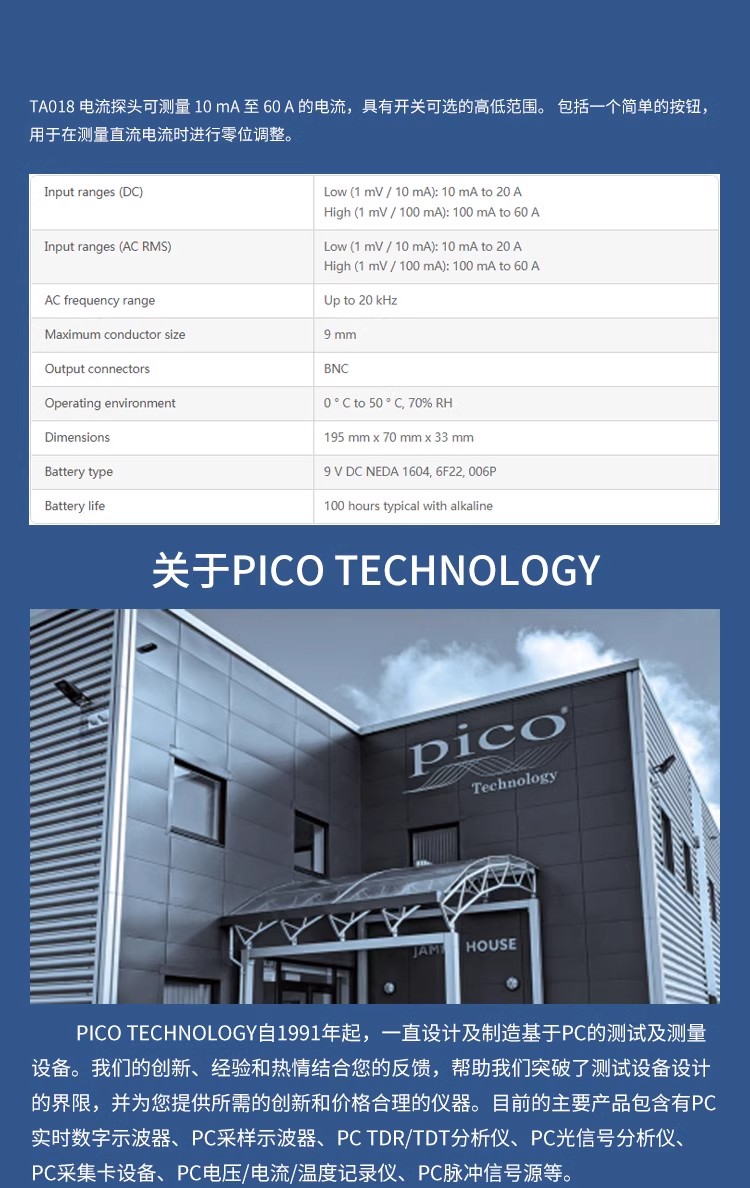

英国Pico电流探头TA018
价格:电议
地区:广东省 深圳市
手 机:17301905220

电流探头是一种用于测量电流的仪器设备,以下是关于它的详细介绍:

工作原理

  • 电磁感应原理:基于法拉第电磁感应定律,当载流导线穿过电流,探头的铁芯时,导线中电流产生的磁场会在铁芯中产生磁通量变化,进而在环绕铁芯的线圈中感应出电动势,该电动势与导线中的电流成正比关系,通过测量感应电动势就能得出被测电流的大小。这种原理常用于交流电流的测量,常见的有钳形电流探头,使用时无需断开电路,只需将探头夹在被测导线上即可进行测量,非常方便。

  • 霍尔效应原理:某些半导体材料在磁场作用下会产生霍尔效应,即当电流垂直于磁场方向通过半导体时,在半导体的垂直于电流和磁场的方向上会产生一个横向电场,这个电场产生的电压(霍尔电压)与磁场强度成正比。利用这一特性,将霍尔元件放置在电流产生的磁场中,通过测量霍尔电压来间接测量电流。这种电流探,头既可以测量交流电流,也可以测量直流电流,并且具有较高的精度和线性度。

类型

  • 交流电流探头:主要用于测量交流电流。它通常基于电磁感应原理,具有较高的灵敏度和带宽,能够准确测量不同频率的交流电流信号。交流电流探,头广泛应用于电力系统、电子电路等领域,用于监测交流电路中的电流大小和变化情况。

  • 直流电流探头:用于测量直流电流。基于霍尔效应原理的直流电流,探头较为常见,它能够精,确测量直流电流,不受直流磁场的影响。直流电流探头在电池测试、电动汽车充电系统、工业直流电源等领域有着重要应用,可帮助工程师准确了解直流电路中的电流情况,进行性能评估和故障诊断。

  • 交直流通用电流,探头:这类探头结合了交流和直流电流测量的功能,可以同时测量交流和直流电流。它通常采用较为复杂的电路设计和信号处理技术,能够适应不同类型电流的测量需求,为用户提供更全面的电流测量解决方案,适用于一些既包含交流又包含直流电流的复杂电路测量场景。


特点

  • 非接触式测量:如钳形电流,探头,无需断开电路即可进行测量,不会对被测电路的工作状态产生影响,操作简便且安全,特别适用于在线监测和现场维护等场合,能够在不中断设备运行的情况下快速获取电流数据。

  • 高精度测量:采用先进的传感器技术和信号处理电路,能够实现高精度的电流测量。一些高精度电流,探头的测量精度可以达到 0.1% 甚至更高,满足了对电流测量精度要求较高的科研、工业生产等领域的需求。

  • 宽频响应:能够测量不同频率的电流信号,从直流到高频交流信号都可以准确测量。例如,某些电流,探头的带宽可以达到数 MHz 甚至更高,适用于测量各种复杂的电流波形,如开关电源中的高频脉冲电流、通信电路中的射频电流等。

  • 过载保护功能:为了防止在测量过程中因电流过大而损坏探头,大多数电流探头都具备过载保护功能。当被测电流超过探头的额定测量范围时,探头会自动采取保护措施,如限制输出信号、切断测量电路等,以确保探头和测量设备的安全,同时也能避免因过载而导致的测量误差。


企业类型

制造商

新旧程度

全新

原产地

英国

品牌:

英国Pico

全新:

正品

质保:

一年
