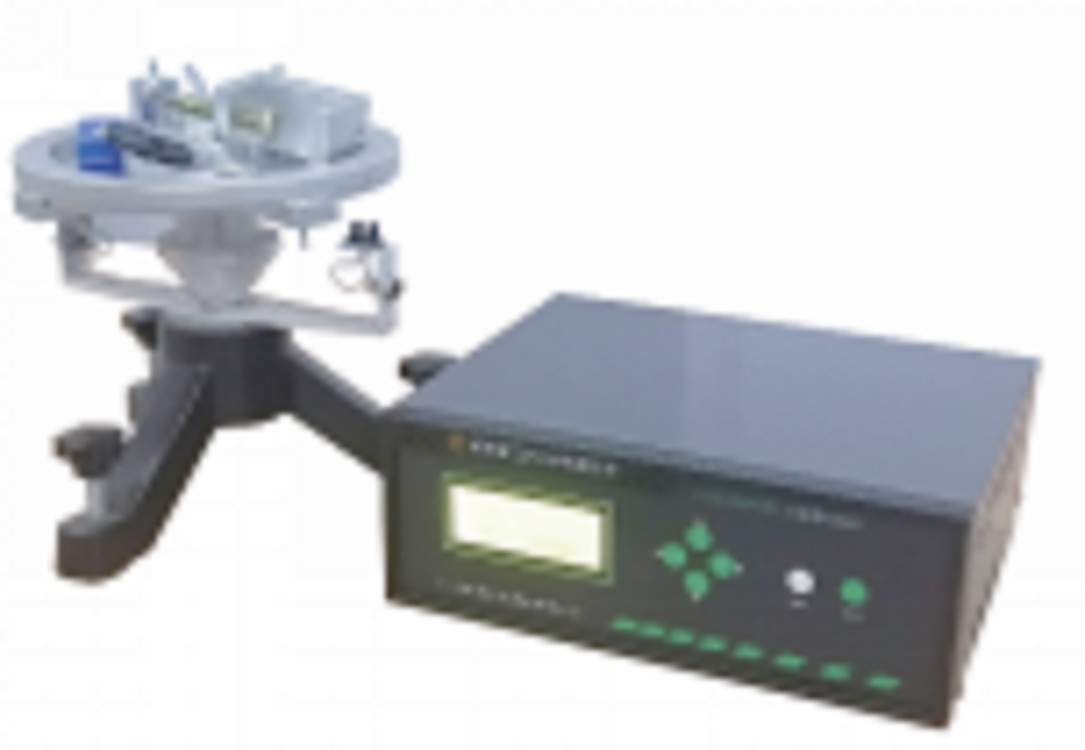

刚体转动惯量试验仪 型号:HLD-ZDG-II库号：D88888  动惯量是刚体绕定轴转动的惯性大小的量度。它取决于刚体的总质量、质量分布、形状、大小和转轴位置。对于形状简单、质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量。但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。 转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、等工程技术和科学研究中具有十分重要的意义。测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法。 【实验目的】 1.理解用恒力矩转动法测定刚体转动惯量的原理。 2.用恒力矩转动法测定刚体转动惯量的方法。 3.观测转动惯量随刚体质量、质量分布及转轴不同而改变的情况，验证平行轴定理。 4.学会使用计时计数器配合光电门测量时间。 三、主要参数 1.主机工作电源：220±10V，50Hz。 2.主机外观尺寸：300mm×300mm×200mm。 3.主机显示：7 寸彩色液晶触摸屏。 4.光电门及通道数：2路。 5.计时精度：0.0001s。 6.5层塔轮半径分别为：15mm、20mm、25mm、30mm 和 35mm。 十字型物台有4个旋臂，各有5孔，旋转半径分别为：45mm、60mm、75mm、 7.90mm 和 105mm。 8.砝码托盘（10g）、砝码（5g 2 只、10g 1 只、20g 1 只、50g 1 只）。 9.铁质圆环试件：外半径125mm，内半径100mm，质量1.65kg。 10.铁质圆盘试件：半径125mm，质量1.79kg。 注：以上涉及实验的参数仅供参考，不可避免存在公差，有条件可进行现场测量，以保证数据准。未给出的参数也请自行测量。动惯量是刚体绕定轴转动的惯性大小的量度。它取决于刚体的总质量、质量分布、形状、大小和转轴位置。对于形状简单、质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量。但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。 转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、等工程技术和科学研究中具有十分重要的意义。测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法。 【实验目的】 1.理解用恒力矩转动法测定刚体转动惯量的原理。 2.用恒力矩转动法测定刚体转动惯量的方法。 3.观测转动惯量随刚体质量、质量分布及转轴不同而改变的情况，验证平行轴定理。 4.学会使用计时计数器配合光电门测量时间。 三、主要参数 1.主机工作电源：220±10V，50Hz。 2.主机外观尺寸：300mm×300mm×200mm。 3.主机显示：7 寸彩色液晶触摸屏。 4.光电门及通道数：2路。 5.计时精度：0.0001s。 6.5层塔轮半径分别为：15mm、20mm、25mm、30mm 和 35mm。 十字型物台有4个旋臂，各有5孔，旋转半径分别为：45mm、60mm、75mm、 7.90mm 和 105mm。 8.砝码托盘（10g）、砝码（5g 2 只、10g 1 只、20g 1 只、50g 1 只）。 9.铁质圆环试件：外半径125mm，内半径100mm，质量1.65kg。 10.铁质圆盘试件：半径125mm，质量1.79kg。 注：以上涉及实验的参数仅供参考，不可避免存在公差，有条件可进行现场测量，以保证数据准。未给出的参数也请自行测量。刚体转动惯量试验仪刚体转动惯量试验仪刚体转动惯量试验仪
