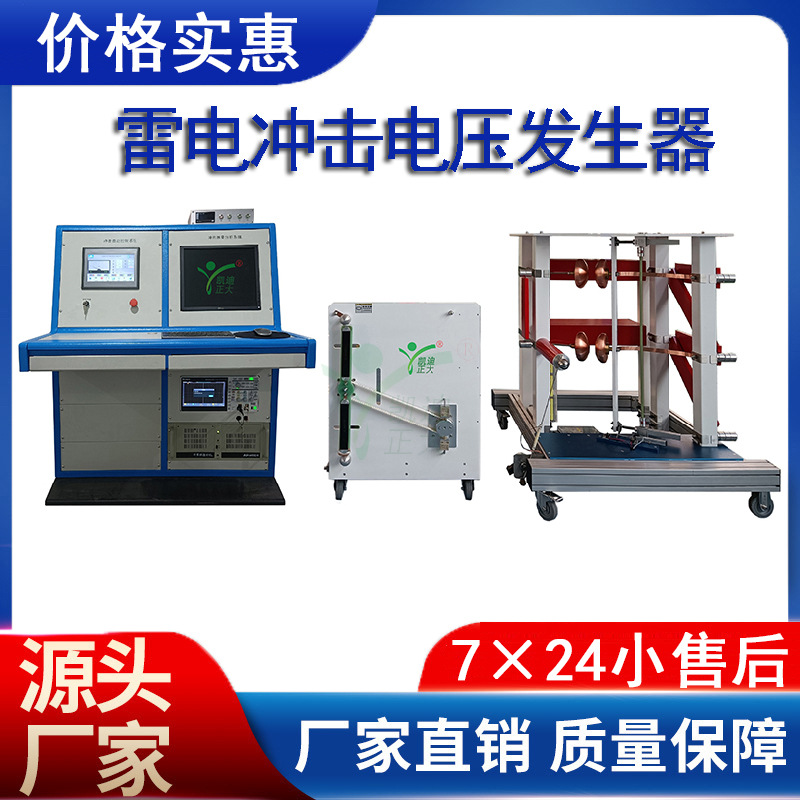

200Kv全自动冲击电压发生器试验装置
价格:186000.00
地区:湖北省 武汉市
电 话:027-88888888
手 机:15623498358

产品概述

武汉凯迪正大KDCJ-200kV/10kJ 雷电冲击电压发生器适用于变压器、互感器、绝缘子串、套管及开关设备等试品的标准雷电冲击全波试验。


武汉凯迪正大KDCJ-200kV/10kJ 优势包括工业计算机 + PLC 光纤控制系统,支持全自动极性切换、多模式通讯及智能化控制。


采用四柱 H 型结构设计,配备金属外壳脉冲电容器和无感调波电阻,确保低电感放电特性;集成自动接地系统与封闭同步放电球隙,保障操作安全及放电稳定性。设备符合 GB311.1-1997、DL/T848.5 -2004等多项国家标准,广泛应用于电力设备研发、质检及型式试验领域。


主要技术参数

雷电冲击电压输出:1.2μs(±30%)50μs(±20%)

电压:标称电压20~200kV(±1%)。


技术特点与优势:

工业计算机+PLC光纤控制系统,全自动控制试验。

极性自动切换

工业计算机与PLC采用多模式光纤通讯

示波器与电脑采用USB通讯

设备整体配有刚带接地或电磁铁接地系统

检测设备测试系统技术方案


使用条件

海拔高度: ≤1000m

环境温度: -15℃~+50℃

相对湿度: ≤85%(20℃)

使用环境: 户内

无导电尘埃

接地电阻 0.5Ω

无火灾及爆炸危险

耐震能力: 8级烈度

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%

地震烈度:地震基本烈度值为6度。


依据标准

GB/T 16927.1-1997《高电压试验技术 弟一部分 一般试验要求》

GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》

YD/T 5098-2001《通信局(站)雷电过电压保护工程设计规范》

GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》

GB311.1-1997高压输变电设备的绝缘配合

GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验

GB/T16896.1-1997高电压冲击试验用数字记录仪

ZB F24 001-90冲击电压测量实施细则

GB191 包装运标志

GB4208 外壳防护等级

GB813-89 冲击试验用示波器及峰值表

DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器

DL/T846.1-2003 高电压测试设备通用技术条件 第1部分:高电压分压器测量系统

JB/T563-1993 耦合电容器及电容分压器订货技术条件

JB/T8169-1999 耦合电容器及电容分压器

所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。


方案编制说明

本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和冲击电流试验。

设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、测量装置、自动控制系统。


发生器主要技术参数

标称电压:±200 kV

额定能量:10kJ

额定冲击电容量:0.5μF

额定充电电压:100 kV

级数:2

级电容量:1μF

级能量:5kJ


冲击电压波形试验。1.230%s /5020%s,幅值3%;

冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数;

蕞低输出电压: >20%Un

同步范围:级电压在20%~100%额定电压范围内,正负极性同步范围不小于20%、(脉冲放大器点火脉冲>±10 kV)

同步放电失控率:<2%

冲击试验次数设定范围:0~99 次 调节精度 1 次

点火范围:20%-100%Un


充电电压不稳定度:<±1.0%

基准电压调节范围:0.0~100.0 kV 调节精度 0.1 kV

充电电压与基准电压的偏差:<±1.0%

持续时间:在80%额定电压以上间断工作,在80%额定电压以下,可连续运行。


冲击电压发生器试验设备组成

本技术资料是为变压器、电抗器、开关柜、套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由冲击电压发生器本体、100kV直流充电装置、DF-200kV400PF弱阻尼电容分压器、计算机测量、触摸屏控制系统等组成。


结构特点(含直流充电装置)

冲击电压发生器本体结构采用四柱H结构形式,由单只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成一级。本体设备为2级,组成组合塔式结构,各级逐级叠接,拆装检修方便,整体结构稳定。


所有同步放电球均装在封闭的绝缘筒内,每级球隙处均装有放电观察窗,设备运行过程中不断供给过滤的干净空气,球隙不易受环境变化的影响,放电稳定可靠,构成封闭的点火放电系统;同时每级回路内装有并联放电间隙,所有这些措施大大提高了同步放电的范围。


主电容采用金属外壳套管脉冲电容器,复合膜油浸绝缘, 体积小,重量轻,电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。


调波电阻为板形结构,环氧浇铸,无感绕法,接头均为弹簧压接式,换接方便,允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。


自动接地系统:电容器的高压端各有一套自动接地装置,当停止充电或按下紧急停止按钮时自动接地系统启动,发生器主电容通过放电电阻自动接地。


采用单边半波整流充电方式,充电电压为100kV。手动、自动控制调压,从零至100KV连续可调,点火放电瞬间充电电源自动关断,保护了充电变压器和调压系统的安全。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上,构成充电、整流、本体一体化充电装置,外形简洁、美观。


雷电冲击电压输出:

1.2μs(±30%)50μs(±20%)

电压:

标称电压20~200kV(±1%)

额定冲击电容量:

0.5μF

级数:

2

额定充电电压:

100 kV
