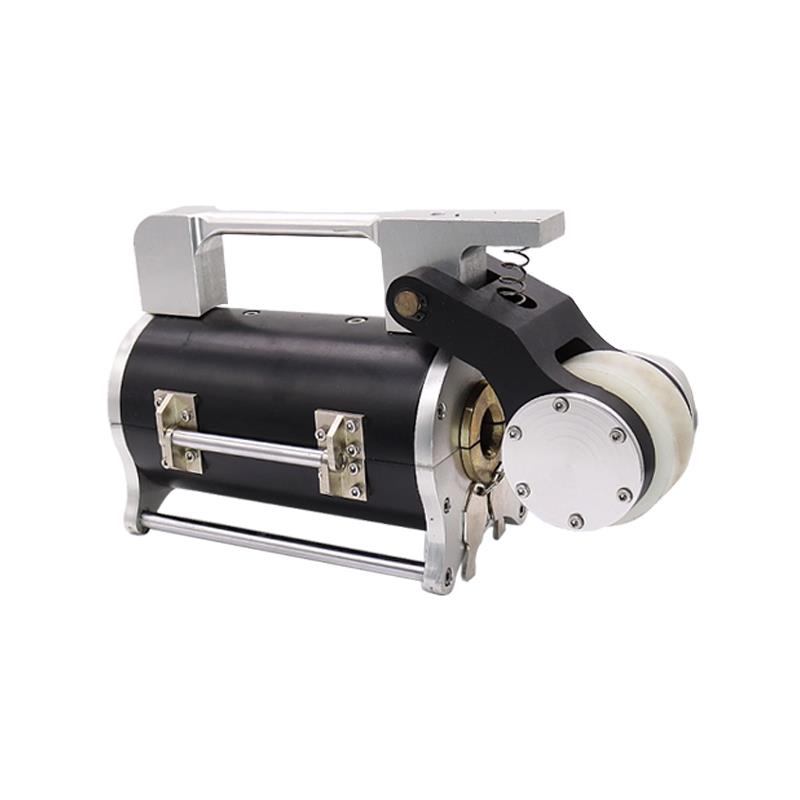

BIJIA必佳 钢丝绳探伤仪 BJYC+F22

产品功能优势：

1.定量定性探伤：

●准确定量定位探测

●可依据模式识别软件判别钢丝绳内、外部疲劳、锈蚀、磨损及断丝等损伤类型

2.准确探伤

●电磁感应信噪比：S/N＞85dB

3. 宽距探伤

● 信号有效提取距离30mm以上

4. 高速探伤

● 探测速度30m/s

5. 智能探伤

● 智能自动定量判别、分类统计各种内外部损伤，准确评估钢丝绳安全状态；

6. 大数据云平台

●同时融入物联网、大数据、云计算等数据信息互联分析技术，使安全监测信息从局部向区域化规模扩展，分布式终端信息融入整体安全信息数据库，实现安全管理“无边界”互联互通。

系统参数：

电磁感应信噪比：S/N＞85dB

探伤定量不确定度：≤±1.2％

信号有效提取距离：0～30mm

探伤实时响应时间：≤0.5ms

可持续探测距离：>10km

传感器耗散功率：<50mW

可靠性校验周期：>27万小时

电压及电流：

a）额定工作电压 ：5VDC

b）电压波动范围：（4.75～5.25）VDC

c）工作电流：≤200mA

信号制式:

a）输出信号路数：6路

b）输出信号电压范围：（0～5）VDC

c)工作灵敏度：≥1.0V/mT

探伤性能：

Ⅰ级损伤探准概率＞83%（Ⅰ级损伤：应力截面损失率＜2.5%的损伤）

Ⅱ级损伤探准概率＞91%（Ⅱ级损伤：2.5%≤应力截面损失率＜5%的损伤）

Ⅲ级损伤探准概率＞99%（Ⅲ级损伤：5%≤应力截面损失率＜9.5%的损伤）

超限损伤探准概率：100%（超级损伤：应力截面损失率≥9.5%）

适用环境：

a) 使用环境温度：  -20℃～+55℃

b) 使用相对湿度：   ≤95%RH（25℃）

c) 贮存温度环境：-40℃～+60℃，相对湿度≤95%

系统构成：

矿用钢丝绳探伤（携带）系统是由TS-X11系列磁化仪、探伤仪、探伤信息服务终端组成。

●BJYC+F22系列磁化仪

励磁加载——对钢丝绳进行励磁，使钢丝绳内部磁场变得有序。

●BJYC+F22系列探伤仪

磁电互补——利用“TST变量补偿传感器”，构建“三维全息磁感应桥”探伤工艺装置，实时捕捉钢丝绳损伤信号；在电磁回路与“损伤磁场”电磁感应的交互作用下，对钢丝绳损伤及隐患全息提取。

行程计量——采用高精度光电编码器提供高密度采样信号，准确记录损伤位置信息。

●探伤信息服务终端

笔记本电脑--------配备专业的TST矿用钢丝绳探伤（携带）系统V3.0统计分析软件：实现探伤曲线实时显示、探伤数据分析储存、损伤分级定量判别、历史数据对比查询和钢丝绳探伤报告打印等。
