变压器直流电阻测量仪作为变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的核心设备，可准确识别线圈选材缺陷、焊接不良、连接松动及断股等隐患。

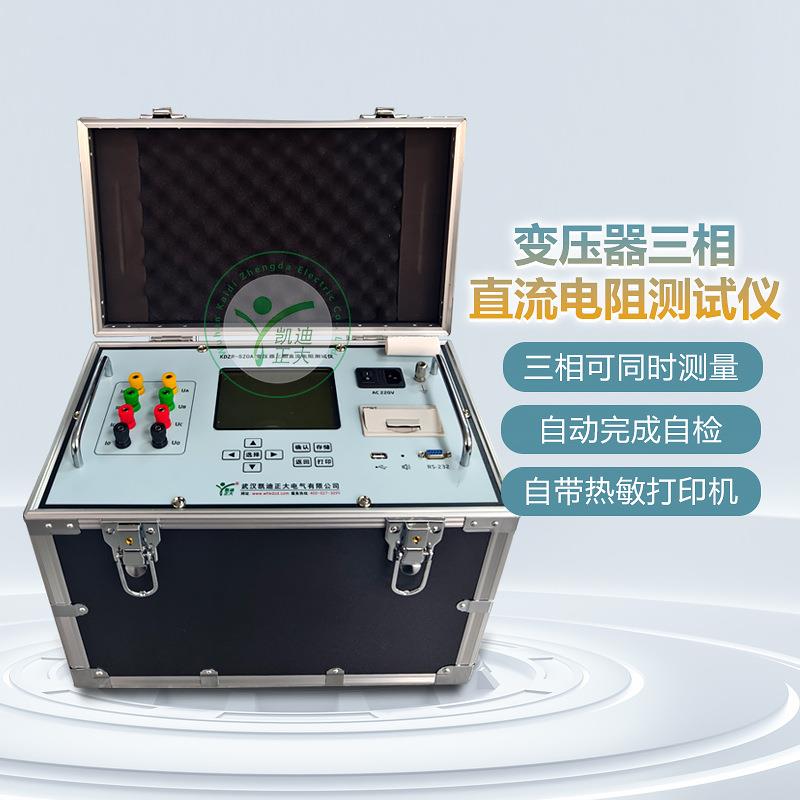

武汉凯迪正大电气有限公司KDZR-S20A变压器三回路三相直流电阻测试仪采用新电源技术，由单片机控制，自动化流程（自检-数据处理-打印）与智能化分析，大幅缩短检测周期。

KDZR-S20A还具备适用温度宽、精度高、防震、抗干扰及携带方便等特点，满足复杂现场环境的快速测试需求。

武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪广泛应用于出厂试验、安装调试及运维预防性检测场景。

武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪核心信息的结构化解析：

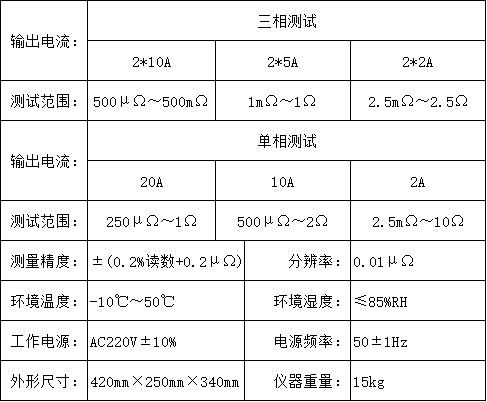

武汉凯迪正大KDZR-S20A变压器三回路三相直流电阻测试仪技术参数图

• 三相/单相智能测试：

针对YN/yn联结方式的变压器，支持三相同步测量A0、B0、C0直流电阻，并自动计算三相不平衡率；

对于任意联结绕组，单相测试无需倒接测试线，显著提升检测效率。

• 数据全流程管理：

内置测试矩阵可存储各分接位置的电阻值及三相不平衡率，支持打印折算到额定温度下的直流电阻值；

配备5.7寸高亮液晶屏及微型热敏打印机，实现数据实时显示、历史记录打印及优盘导出，存储容量达500组。

• 多重安全防护：

集成反电势保护、自动放电及放电报警功能，有效避免操作误触，保障设备与人员安全。

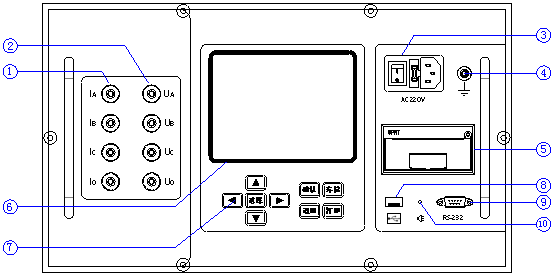

武汉凯迪正大KDZR-S20A变压器三相直流电阻测试仪面板结构图

1.IA、IB、IC、Io：电流输出接线柱；

2.UA、UB、UC、Uo：电压输入接线柱；

3.电源开关：仪器的电源开关及保险；

4.接地柱：仪器安全接地专用；

5.打印机：打印测试数据；

6.液晶屏：显示测试数据，操作提示功能；

7.键盘：『返回』对应的返回上一层菜单功能；

『确定』对应光标按钮的执行功能；

『存储』对应测试项目的数据存储；

『选择』对应光标选择菜单功能；

『▲▼』用来修改参数或数值大小，“▲”表示从0-9加，“▼”表示从9-0减；

『??』改变光标选择的位置；

8.USB接口：用于连接优盘专用接口。

9.RS-232：串口通讯接口。

10.蜂鸣器：仪器放电报警指示。
