GXDH-3型绝缘材料耐高电压、小电流电弧放电测试仪

关键词：耐高电压，小电流电弧放电，

一：原理介绍：

绝缘材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示，单位是秒。为在板状试样上加上两个分开一定距离的钨电极，视需要以工频高压小电流在两极间产生电弧。

二、产品介绍

GXDH-3型绝缘材料耐高电压、小电流电弧放电测试仪是一款符合GB/T 1411-2002 《干固体绝缘材料 耐高电压、小电流电弧放电的试验 》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A试验方法。适应于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料等介质的耐电弧性能测试。适用于电气绝缘材料、塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压下耐电弧性的测试。同时也应用于产品检测以及新材料电学性能研究等用途。

三、应用领域：

1、橡胶类材料电学检测，PCB

2、光伏膜材料

3、四氟、ABS、尼龙等材料

4、薄膜材料

5、绝缘漆

6、油脂、硅脂、绝缘油检测

7、云母材料

8、陶瓷、玻璃纤维等

四、产品特点：

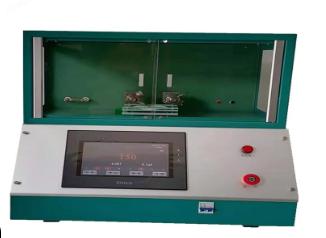

1、本机为上下一体结构，下部为操作系统，上部为试验箱。

2、本产品采用PLC控制，提高抗干扰性能、电压、电流测量精度。

3、10寸触控屏操作界面，方便快捷，可通过选择程序（IEC或ASTM）自动进行试验，并数显各试验过程和结果。

4、计量方便。可选择任意时段程序进行计量，快捷高效。

5、试验过程中有步进控制稳压功能，不受电网电压波动影响。

6、控制界面上有合闸、零位、升压、降压、程序段等监控功能；

7、电流和电压的实时曲线描述功能；

8、电压和电流的实时监控功能；

9、软件电流保护和电压保护功能，硬件电流保护和电压保护功能；

10、在触控屏界面有电压和电流的线性校正功能，可以任意修正，方便、快捷、高效。

五、

1、试验电压:12.5KV

2、电压精度:≦1.5%

3、电流精度:≦1.5%

4、升压方式:SPWM程控式升压

5、电弧通断误差:<0.1ms

6、试验方式:间歇电弧、连续电弧

7、供电电压:110V AC 50HZ

8、设备功率:2KVA

9、电极材料 钨棒

10、电极对试样压力 （0.5±0.05）N

11、电极距离： （6.35±0.1）mm（IEC/ASTM）

12、使用环境温度： （23±2）℃

13、使用环境湿度： （50±5）%

14、电源 220V±5%  50Hz  10A

15、重量：12KG
