RD102型26G高频雷达液位计产品概述

高频雷达物位计的工作原理是基于法拉第电磁感应定律。在智能雷达液位计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压(工作原理如下图所示)。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

市场上智能雷达液位计的功能差别较大，简单的就只是测量单向流量，只输出模拟信号带动后位仪器|仪表;多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源|稳压器切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。有些型号仪表的串行数字通信功能可选多种通信接口和芯片(ASIC)，以连接HART协议系统、PROFTBUS、Modbus、FF现场总线等。

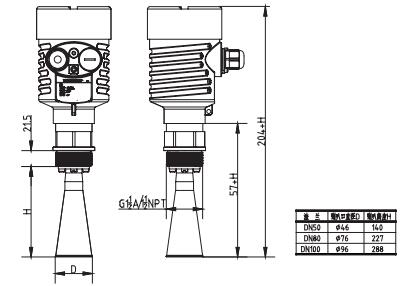

RD102型26G高频雷达液位计构成特点

雷达式液位计

     1、智能雷达液位计的构成

  智能雷达液位计主要由天线、发射和接收装置、信号处理器、操作面板、显示、报警等几部分组成。

     2、智能雷达液位计的工作原理

    (1)PULSE脉冲技术

    这种技术就是由雷达头发射一个脉冲信号，并测量从发出到接收回波的时间。这种技术根本上是一种模拟技术。                     (2)FMCW(Frequency Modulated Continue Wave)，调频连续波技术

   这种技术不是测量时间。雷达头发射连续变化的频率信号，雷达信号被液体表面反射后，天线接收回波。由于信号频率在改变，回波与信号发射瞬间的频率不同，该频率差正比于自雷达头到液面的距离。FMCW技术就是测量这种频率差，这是一种数字技术。

RD102型26G高频雷达液位计应用行业

    1、石化行业：

 (采油厂)的原油、氢酊、污油、污泥、污水

    (油田)的沉降罐、污水罐、钻探泥浆灌

   (液化气站)的液化天然气、冷凝水

   (储油库，生物柴油厂)的汽油、柴油、焦油、地沟油

   2、化工行业：

    (化工厂)的各种化工产品高温高压、高腐蚀性(盐酸)(硫酸)(碱液)、

    (复合肥厂)的尿素熔融液、氨水

    结晶产品(苯酐)公司有成套的解决方案

   3、智能雷达物位计应用于电力行业：

   (电厂)的粉煤灰料仓、脱硫、润滑油、泥浆、原煤仓、燃料仓、储水池、

   废气净化罐、灰库、油箱

    4、水泥行业：

    (水泥厂)的散装成品的水泥仓、原煤仓、煤灰、生料均化库、熟料库、炉渣存储仓

   5、钢铁行业：

   (炼钢厂)的铁矿石、石灰石生料、石灰石熟料、煤粉、原煤仓

    (铝厂)的炭粉、铝矿石、煤粉

   6、煤炭行业：

   (洗煤厂)原煤，精煤、煤渣、煤粉、含煤污水、冶金行业等等……

    智能雷达液位计使用注意事项

    (1)、喇叭型智能雷达液位计的喇叭口要超过安装孔的内表面一定的间隔(至少要大于10mm)。        (2)、智能雷达液位计天线的轴线应与液位的反射表面垂直。

   此外，对智能雷达液位计进行日常维护时，用户可以用PC机(装有MAT软件)远程观察反射波曲线图，对于后来可能新产生的干扰波，可以利用物位计识别虚假波的功能，除去这些干扰反射波的影响以保证正确丈量。

   (3)、槽内的搅拌阀、槽壁的黏附物和蹊径等物体，假如在智能雷达物位计的信号范围内，会产生干扰的反射波，影响物位丈量。在安装时要选择合适的安装位置，以避免这些因素的干扰。RD102型26G高频雷达液位计性能参数：

工作频率：26GHz

测量范围：0…70m
重复性 ：±3mm
分辨率 ：3mm
采样 ：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
电流信号：4…20mA
精度 ：<0.1%
通讯接口 HART通讯协议
电源：24V DC
耗电量：max22.5mA
环境条件
温度：－40℃…+120℃
容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm）

RD102型26G高频雷达液位计适用范围：

雷达液位计用于对液体、桨料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大，有惰性气体及蒸发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作，波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害

可测量固体粉料?不受压力，真空或温度影响

   标定简便，测量响应快

   适用于液体及高粉尘工况
