内孔异物杂物堵塞测试机
价格:89000.00
地区:江苏省 苏州市
电 话:0512-67083079
手 机:15995758658

试验机开发目的:

某些产品孔内有异物杂物,导致孔径过小或者深度不够,正常通过光学无法检测或者卡尺塞尺更是无法完成的的动作。我们换一种测试方式,通过力学检测来实现这个功能。

试验机简介:

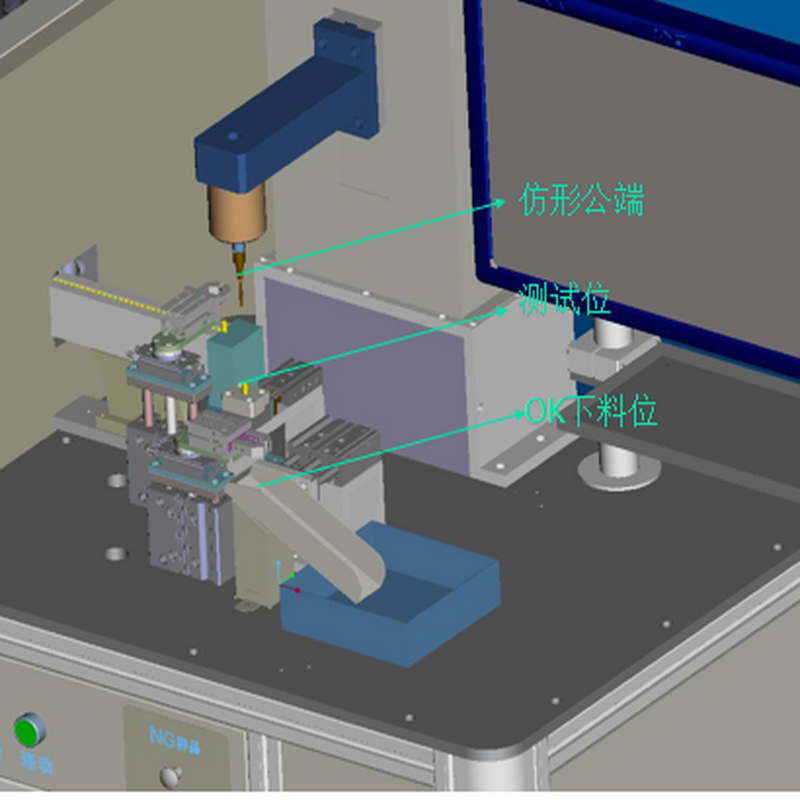

内孔异物杂物堵塞测试机专用于内孔有异物卡塞尺寸过小变形等检查,利用内孔仿形公头进行插入检查过程中的行程未到位或插入力过大,尺寸变形过小等原因无法插入的问题。搭配高精度螺杆保证了插入深度计算。准确控制插入里与插入到位判断。采用德国HBM高精度压力传感器,高速采集控制卡。专用仿形夹具采用赛刚pom材质,避免刮伤样品,搭配工业计算机WINDOWS环境下开发的操作软件,界面友好,操作简单。设备采用以太网控制和数据采集,提高了稳定性及数据的实时性,采集利用24位10kHz高速采集以得到真实的压力与深度曲线。

试验机功能:

测试项目:未卡死内测异物清除、内径卡死异物检出、内径变形尺寸过小检出

检测方法:设定力量与深度门槛值,插入过程力量超出设定值,未达到深度判断NG。达到深度力量未达到设定值判断OK。设定力量可以剔除未卡死状态的异物

测试精度:力量精度0.2%  深度精度:0.005mm

测试速度:预估6秒/pcs

内孔异物杂物堵塞测试机参数:

荷重元: 5kg

分辨率:0.01

荷重单位:g、N、lb、kg

测定高度:150

微调距离:0.001mm

测定速度范围:0-1500mm/min

自动求心装置:0-1mm

传动机构:台湾行星减速机

马达:日本三菱伺服马达

操作系统:WIN10

具体内孔异物杂物堵塞测试机的技术参数或者功能请咨询苏州市联往检测设备!


价格

89000

试验力

50kg

精确度等级

0.5

电机功率

500

外形尺寸

1700

净重

150
