试验机名称:极限偏位插拔测试机
试验机型号:LW-1228S
试验机开发背景:
航空航天、船舶、汽车、机械和其他领域中的一些部件在工作环境中不是单个方向的受力。比如一个连接器公母端插入时,会收到一个上垂直下方向的力值,但公母端两个壁之间也会受到挤压力,这个方向就是水平的力值。在一些特殊行业,这个力值是需要考量的。这就产生看一个偏位插拔的概念,当公母端偏位越大产生的水平力值就越大。所以就需要开发一种极限偏位插拔力纵向力测试机。
我们常见的此类接插件在航空航天、船舶、汽车、机械和其他领域有着重要的应用,例如航空发射时发射器的六分力测量,以及在风洞和水槽中对飞机和船只的各种流体动力学问题的实验研究。

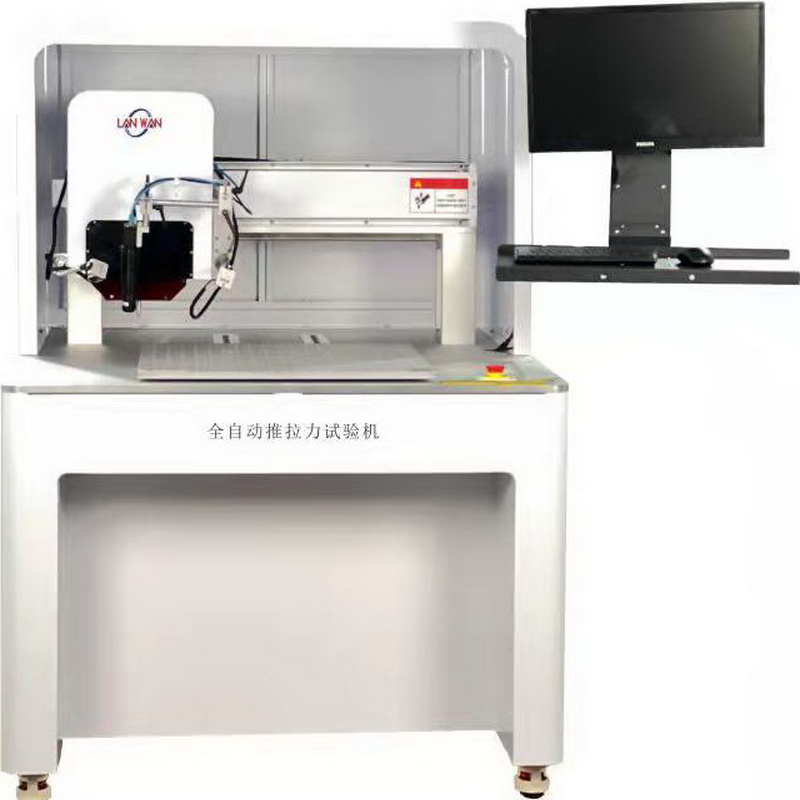

机器简介
极限偏位插拔力纵向力测试机为非标定制的设备,可进行X、Y、Z三个方向的设定偏移距离的插拔力/正压力测试。采用6分力传感器(传感器可以分为单分力传感器和多分力传感器。单分力传感器包括称重传感器和张力压力传感器,目前广泛应用于力传感器中。多分力传感器是同时测量两个以上的分量力传感器。多分力一般是6分力。六分力传感器包括三个分量和三个力矩,即沿三个坐标方向的力Fx、Fy和Fz以及绕三个坐标的力矩Mx、My和Mz。经过计算,测得的六分力可以完全表示一个力的大小、方向和作用点。),可同时提取2个方向的力值(X轴和Z轴、Y轴和Z轴),也可以只提取一个方向的力值;测试数据可自动判定OK与NG,并形成图表区分;利用PC机视窗中文书面设定。所有资料皆可储存(试验条件、荷重-行程曲线图、寿命曲线图、文字报表等等)。
极限偏位插拔力纵向力测试机规格
荷重种类:500N传感器(六分力传感器)一个
荷重解析:0.001gf
测试行程:150
行程解析:0.001mm.
速度范围:1-300mm/min
传动机构:滚珠螺杆
驱动马达:伺服马达(3个)
重 量:100kg
电 源:AC220V
采样速率:20KHZ
机器特点:
可同时提取2个方向的力值(X轴和Z轴、Y轴和Z轴);
可显示当前测试位移,曲线斜率值、力值、已测次数、位移-力曲线、力-力曲线;
可设置位移、力上下限值
可打印和导出位移-力曲线、力-力曲线数据等,形成试验报告。
可设置测试速度,采样速率达20K次/秒;步进速度可调,手动自动两用。
软件中可实现多组曲线组合
可自动保存测试条件、测试次数及数据
