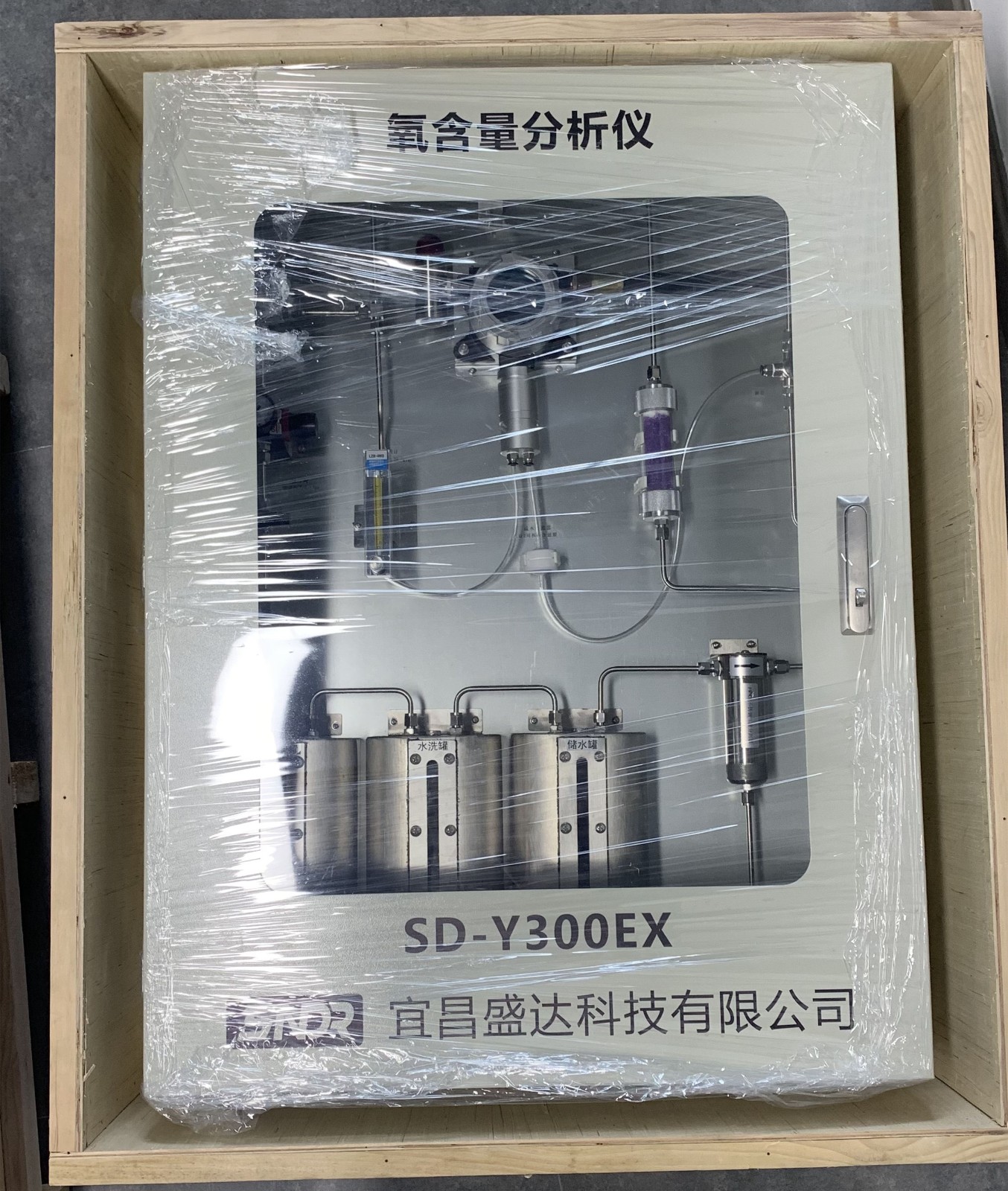

产品名称：氧含量在线分析系统

产品型号：SD-Y300EX

一、测量原理

SD-Y300EX氧气分析系统是利用气体在原电池中发生氧化还原反应产生电流实现检测，电化学原理类似电池，其工作电极和对电极由已薄层电解液隔开并经由一个很小的电阻联通外电路。当气体扩散进入传感器后，在敏感电极表面进行氧化或还原反应，产生电流并通过外电路流经两个电极。该电流的大小与气体的浓度直接相关，可通过外电路的负荷电阻予以测量。

二、系统构成

系统由气体分析仪、预处理组成，完成单点巡检在线测定，确保实现连续不间断数据监测，可以实施1个点采样，连续性较好，电气自动化程度高，完成氧气含量的监测。

三、氧含量分析仪技术参数

仪表参数

测量原理：电化学；

采样方式：泵吸式；

重复性：≤±2%；

线性误差：量程的2%；

响应时间：T90＜30s；

模拟信号：三线制4~20mA；

数字信号：RS485（Modbus-RTU通信协议，由双绞屏蔽线传输）；

工作湿度：≤95%RH 无冷凝；

工作温度：-20~+50℃；

工作电压：12~36VDC（仪表带有防反接保护）；

采样流量：4L/min。

系统参数

防爆等级：Exd IIC T6 Gb；

防护等级：IP65；

整机尺寸：1000×750×256.5mm。

四、产品特点

1、模块化设计、方便后期维护；

2、选用高精度进口传感器，检测精度高；

3、采用真空发生器原理，实现真空吸气的目的。

五、应用领域

应用于防爆等级要求为 Exd IIC T6 环境中的气体浓度测量。已广泛应用于生物制药、精细化工、石油、冶金、 炼化、燃气输配等行业。
