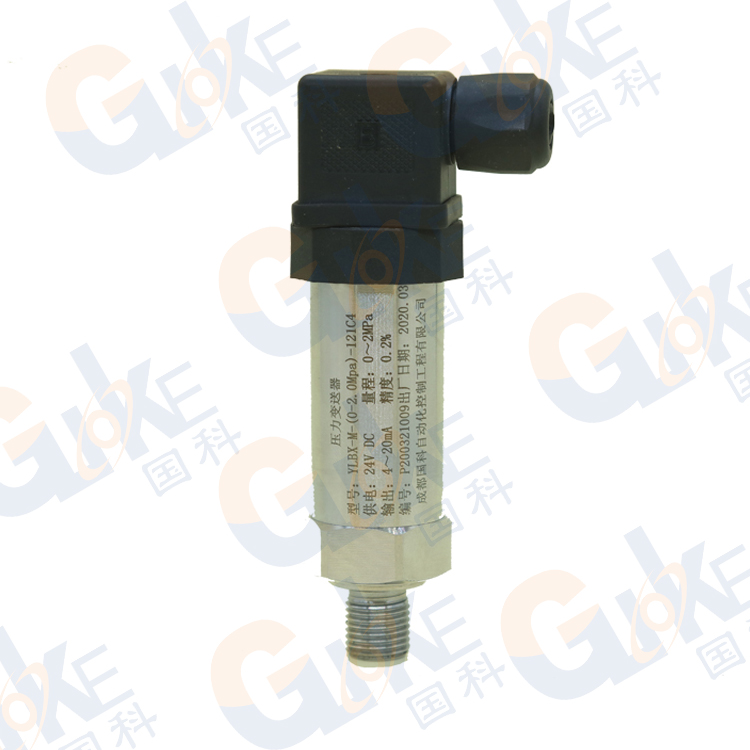

国科YLBX系列精巧型压力变送器产品介绍
一、产品概述
YLBX系列精巧型压力变送器以其优良的可靠性,广泛的适用性,产品的灵活性和多样性,广泛应用于电厂蜗壳、油压、空压机压力等现场压力测量和控制。
二、工作原理
YLBX精巧型压力变送器,采用带不锈钢隔离膜片的压力传感器作为信号测量元件、并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品的严格测试及老化筛选,性能稳定可靠。
三、产品特点
量程覆盖范围宽
全不锈钢结构,压力接口形式多样,具有齐平膜片、钽膜片等多种形式
防护等级IP65

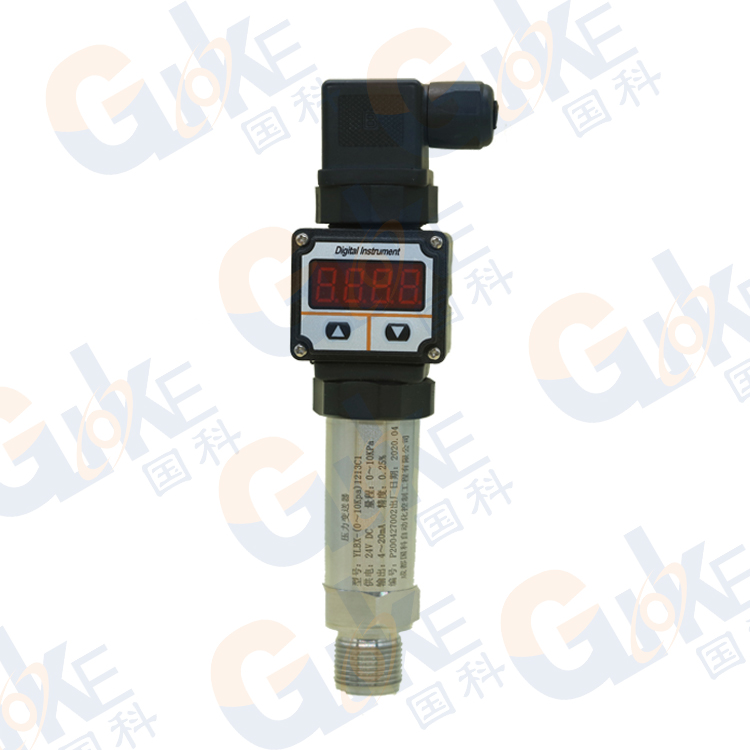

输出信号形式多样,现场可调校,现场可显示
反极性保护和瞬间过电流过跨压保护,符合EMI防护要求
防爆型产品符合GB3836.4标准的ExiaⅡCT6要求,防爆合格证号CNEX03.823
四、技术指标
测量范围:-0.1~0——0.01~60MPa
过载能力:1.5倍满量程压力
压力类型:表压或绝压或密封参考压力
零点温度漂移:0.03%F·S/℃(≤100KPa);0.02%F·S/℃(>100KPa)
满度温度漂移:0.03%F·S/℃(≤100KPa);0.02%F·S/℃(>100KPa)
允许温度:正常工作温度-20~70℃
供电电源:12.5~36VDC
输出信号:4~20mADC
传输方式:二线
外壳防护:电缆线和接插件连接均为IP65
电气连接:进口防爆插头座或电缆1.5m
壳体材质:不锈钢1Cr18Ni9Ti,O型圈;氟橡胶、丁腈橡胶
膜片材质:不锈钢316L
信号输出
4~20mADC
供电电压
12.5~36VDC
外壳材料
不锈钢1Cr18Ni9Ti,O型圈;氟橡胶、丁腈橡胶
允许过载
1.5倍满量程压力
测量范围:
-0.1~0—0.01~60MPa
