防爆浮球液位变送器仪表简介：
是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。

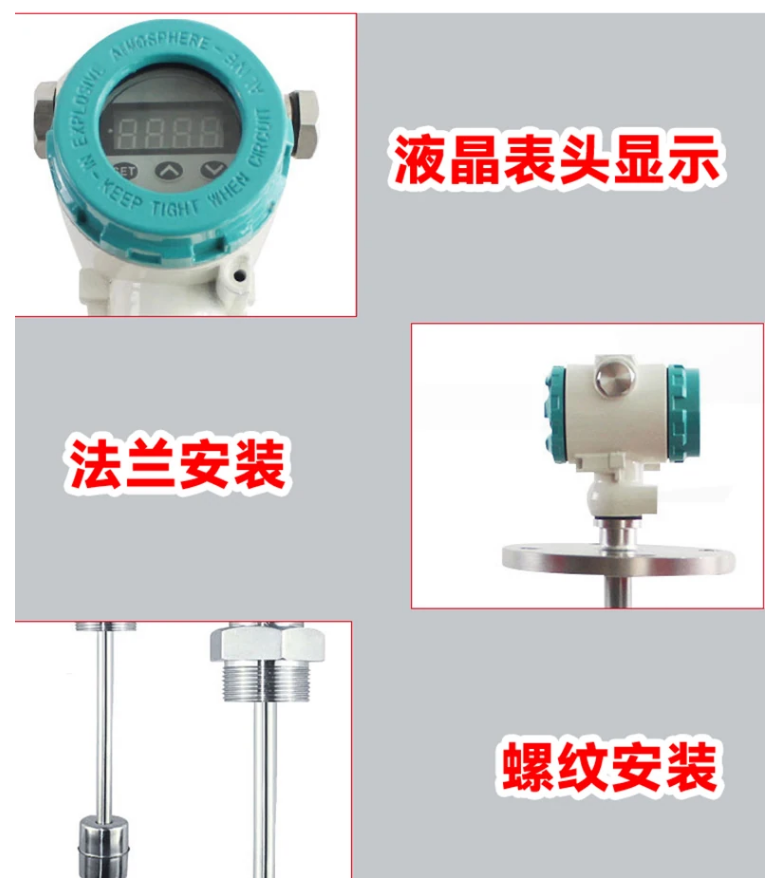

该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量zui为理想。 3.25.png UQD-91防爆浮球液位变送器工作原理：
浮球液位变送器由浮球、插杆等组成。通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，从而达到液面的远距离检测和控制。

UQD-91防爆浮球液位变送器液位计操作说明：
1、按键操作：

调零键[Z]、调整键[S]、功能键[M]
操作内容	操作方法	备注
按键打开	同时按下[Z]和[S]键5秒钟以上，便可打开（LCD屏幕显示：OPEN）。
PV值清零（即零位调整）	将浮球直接置于零位上，按键打开后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，（LCD屏幕显示：PV=0）	如果当前PV值与0值的偏差超出50%FS，PV值清零无效，（LCD屏幕显示：PVER）
4mA点有源迁移	按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。（LCD屏幕显示：LSET）
20mA点有源迁移	按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。（LCD屏幕显示：HSET）
变送器数据恢复	先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。

如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新打开。以上操作，使用调零键【Z】、调满键【S】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置：
测量参数设置时，连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C zui后按功能键确认并退出设置状态恢复显示状态。

显示内容	设置内容	操作方法
0.888 ZEPO CM	设置4mA点量程	按[Z]键选择修改的数字或小数点	按[S]键调整数值或小数点位置
100.00 SPRN CM	设置20mA点量程	同上	同上
2.000 DPMP S	设置阻尼时间	同上	同上
12.008 DISP mA	设置显示模式	按[S]键选择显示模式(显示液位、电流、百分比)
3.6 FIX C CM	固定电流输出	输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)

说明：在参数设置时，若2分钟内未有任何按键按下，则直接返回到测量模式（不保存设置数据）。

选型型谱：

型号	代码	说明
UQD-91	-□	-□	-□	□	□	□	浮球液位变送器（中伟测控）
量程（mm）							量程500mm＜H＜5500mm
介质密度		kg/m3					密度＞0.7
安装方式		-0				支架安装
-1				DN80 PN0.6
-2				DN100 PN0.6
-T				特殊说明
材质		1			304
2			316
3			PP（常压）
输出信号		1		电流4~20mA输出 24VDC供电
T		特殊要求
显示方式		N	不带现场显示功能
LED	带现场显示功能

UQD-91防爆浮球液位变送器订货须知：
1、订货时需注明型号、介质密度、温度、压力，插入深度（L）、测量范围（l）、法兰标准、规格、数量；
2、如有特殊要求，请在订货时详细注明。

企业类型

制造商

新旧程度

全新

原产地

江苏

测量范围：:

0~3500mm；

供电电压：:

12~36V DC；
